Коротко о модели:

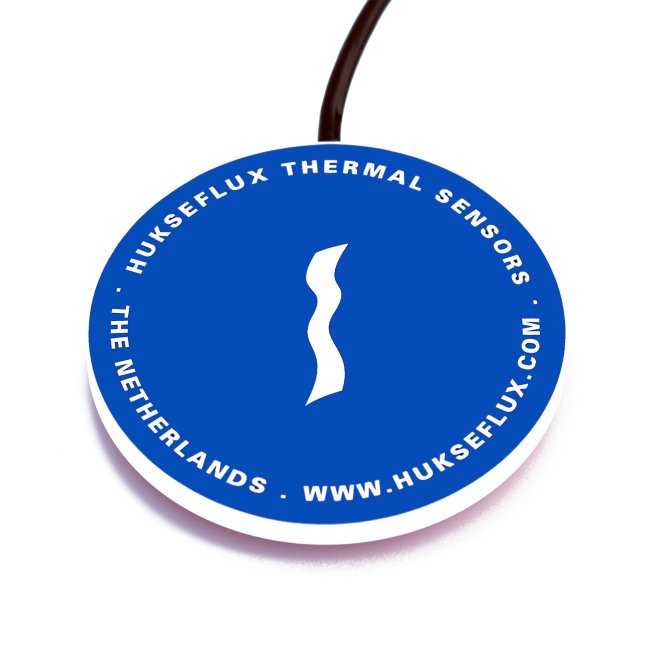

Предназначен для измерения тепловых потоков, которые протекают через объект, в который данный датчик встроен или на котором он установлен. Фактически датчик в HFP01 представляет собой композитную пластину из керамики и пластика со встроенным термоэлементом, который измеряет разность температур по всей площади HFP01. HFP01 генерирует небольшой выходное напряжение, пропорциональное интенсивности теплового потока в месте локализации датчика. В случае если у вас, по каким-то причинам, нет специального регистрирующего устройства со встроенными программами пересчета, для считывания показаний подойдет точный вольтметр, который способен работать в диапазоне милливольт. Для вычисления показателя интенсивности теплового потока, следует разделить величину выдаваемого напряжения на чувствительность (константа, которая прилагается в описании к каждому конкретному датчику).
Датчик теплового потока HFP01 может быть использован для проведения in situ измерений параметров теплового сопротивления (R-значение) и теплопередачи (H-значение) стен зданий в соответствии со стандартами ISO 9869, ASTM C1046 и ASTM 1155.
Для лучшего пространственного усреднения рекомендуется на каждом изучаемом участке располагать по 2 датчика. При необходимости дв датчика можно подключить последовательно и регистрировать единый выходной сигнал.
При проведении измерении в почве и искусственных грунтах, для повышения точности измерений, рекомендуем вам использовать датчик тепловых потоков модели HFP01SC.
Характеристики:
Номинальная чувствительность | 50 мкВ/Ватт*м -2 |
Температурный диапазон | От -30 до +70 oC |
Термическое сопротивление датчика | < 6.25 10 -3 км2/Ватт |
Диапазон | От +2000 до -2000 Ватт*м -2 |
Калибровка соответствует стандартам | NPL, ISO 8302 /ASTM C177 |
Ожидаемая точность (12-и часовое усреднение) для почв | в пределах +5/-15% |
Ожидаемая точность (12-и часовое усреднение) для стен | в пределах +5/-5% |
