HFS01 – Высокоточный датчик теплового потока
Описание

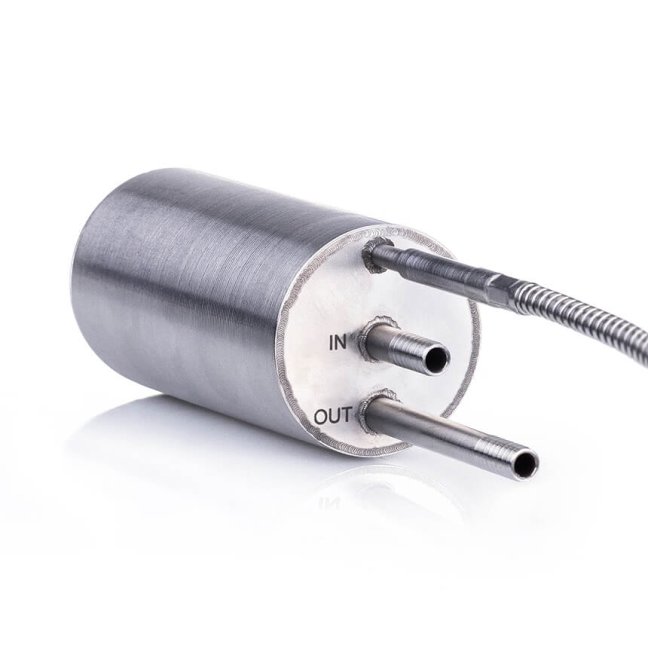

HFS01 — датчик теплового потока для измерения высоких значений теплового потока (от 0 до 800 × 10³ Вт/м²), предназначенный для применения в условиях концентрированного солнечного излучения и пламени. Датчик снабжён чёрным абсорбирующим покрытием, что позволяет измерять суммарный тепловой поток (радиационный и конвективный). Встроенный термопай генерирует напряжение, пропорциональное поглощённому тепловому потоку, а термопара типа K измеряет температуру поверхности датчика. Для поддержания стабильной работы датчик должен охлаждаться водой (как правило, из-под крана).
Основные характеристики
Измеряемый параметр:
- Тепловой поток (тепловая интенсивность) в Вт/м²
Диапазон измерения:
- 0 до 800 × 10³ Вт/м²
Технология датчика:
- Термопай
Тип температурного датчика:
- Термопара типа K
Номинальная чувствительность:
- 9 × 10⁻⁹ В/(Вт/м²)
Калибровочная прослеживаемость:
- По SI единицам
Рабочая температурная среда:
- Для датчика и опционального чёрного покрытия: от -30 до +650 °C
- Для высокотемпературного кабеля: от -30 до +900 °C
- Для низкотемпературного удлинительного кабеля: от -30 до +240 °C
Класс защиты по IP:
- IP67
Стандартная длина кабеля:
- 1 м (с возможностью выбора других длин по опции)
Диапазон температуры охлаждающей воды:
- от 10 до +30 °C
Расход охлаждающей воды:
- Более 30 л/ч (0,01 л/с), предпочтительно 100 л/ч (0,03 л/с)
Выходной сигнал:
- Постоянное напряжение
- Диапазон выходного сигнала: 10 × 10⁻³ В при номинальном диапазоне измерения
Спектральный диапазон:
- 0 до 50 × 10⁻⁶ м
Поле обзора (угол):
- 180°
Эмиссивность чёрного покрытия (примерно):
- 0.92
Код заказа:
- HFS01 – с указанием длины высокотемпературного кабеля (в метрах) и длины низкотемпературного удлинительного кабеля (в метрах)
Опции
- Возможна поставка с более длинным кабелем (заказать по суммарной длине кабеля в метрах)
- Опционально: разъём на конце кабеля HFS01
- Возможен вариант с низкотемпературным удлинительным кабелем с 2 разъёмами, соответствующими разъёму кабеля и шасси
- Разъём шасси с внутренней проводкой (цветовая маркировка проводки совпадает с цветом кабеля)
- Возможен вариант с металлической сенсорной поверхностью без покрытия
Применение

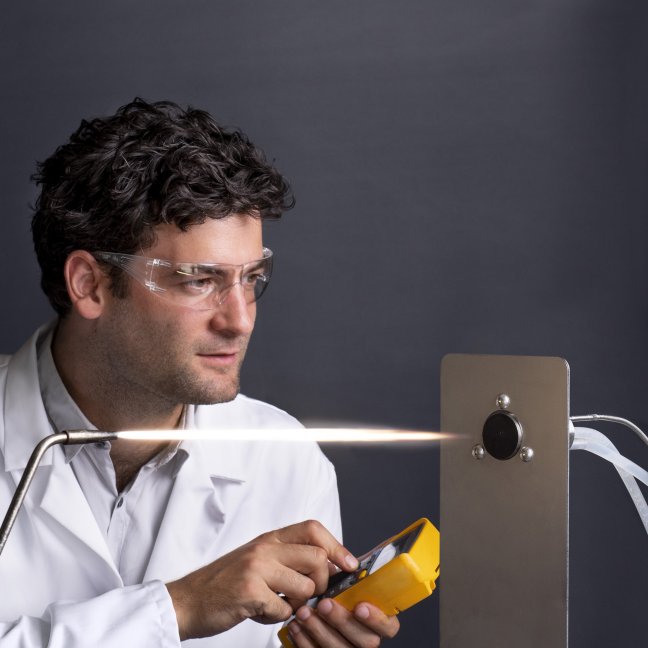

HFS01 предназначен для измерения высоких тепловых потоков, возникающих при концентрированном солнечном излучении и в условиях горения. Датчик обеспечивает надёжное и точное измерение, что особенно важно для исследований, связанных с оценкой тепловых характеристик систем охлаждения, испытаний пламени и солнечных концентраторов.
Преимущества
- Водяное охлаждение обеспечивает стабильную работу даже при высоких тепловых нагрузках.
- Прочный корпус и высокая температурная стойкость кабелей (до 900 °C для высокотемпературного кабеля).
- Возможность работы в агрессивных условиях благодаря чёрному абсорбирующему покрытию, с возможностью заказа версии без покрытия для снижения абсорбции излучения.
Используйте HFS01 для проведения точных измерений теплового потока в промышленности и научных исследованиях.
