Система измерения теплового комфорта TCOMSYS01 Hot Cube

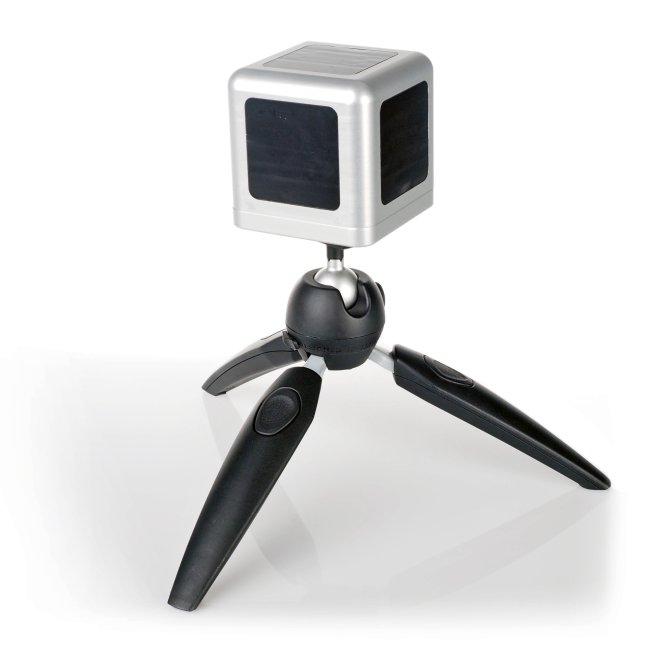

TCOMSYS01 Hot Cube – это система для измерения теплового комфорта, разработанная для изучения влияния источников теплового излучения на ощущение комфорта человека. Система имитирует термическое поведение человеческого тела благодаря миниатюрной модели (TCOM01), оснащённой пятью датчиками теплового потока, одним датчиком температуры и встроенным нагревателем. Благодаря этому измеряется мощность, необходимая для поддержания постоянной температуры поверхности, что позволяет непосредственно оценить тепловые потери или приток тепла.
Основные особенности
Прямое измерение тепловой нагрузки:
Определяет мощность (в ваттах), необходимую для поддержания заданной температуры (например, 33 °C) на поверхности модели, что служит индикатором теплового комфорта.Многоканальное измерение:
Измерение теплового потока производится в пяти направлениях, что позволяет получить пространственную информацию о распределении тепловых потоков вокруг модели.Интегрированный интерфейс:

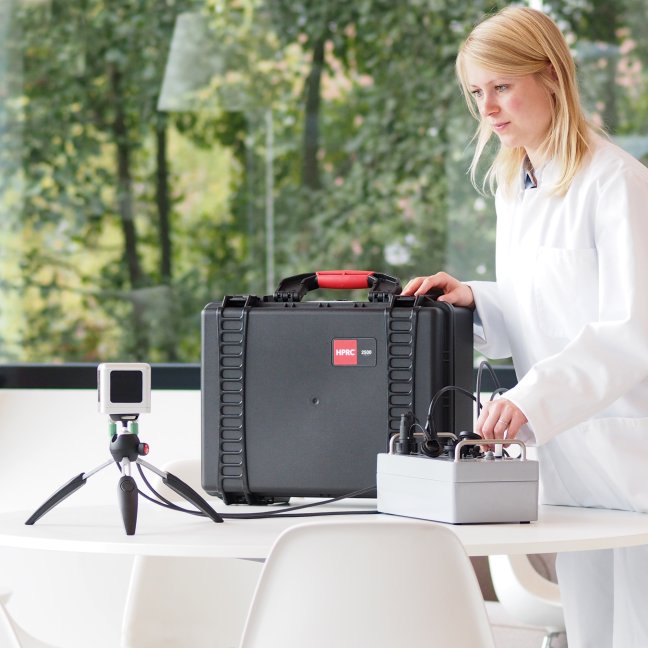

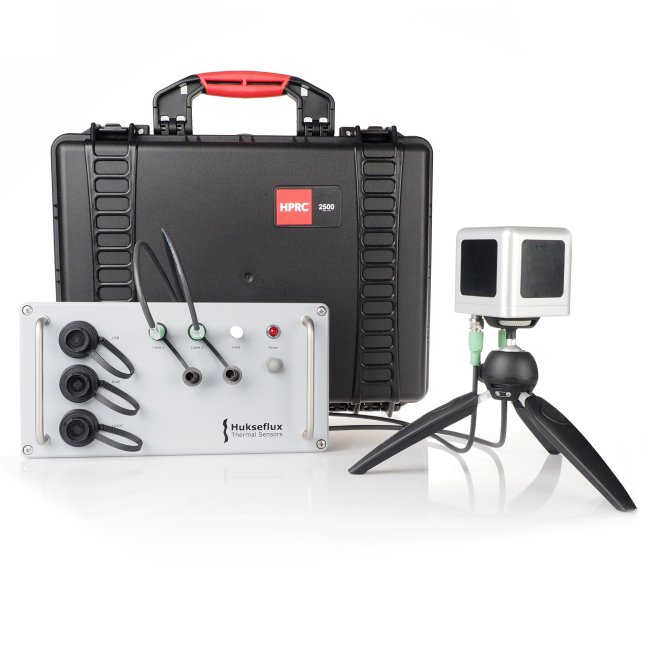

Система оснащена блоком измерения и управления (MCU) с алюминиевым корпусом, который работает как веб-сервер. Пользователь может получать данные и управлять параметрами через веб-браузер (подключение через Ethernet или USB «Ethernet over USB»).Высокая точность:
MCU обеспечивает высокую точность измерений, позволяя обнаруживать даже очень низкие значения теплового потока, что особенно важно при анализе распределения тепловой энергии и оценке тепловых потерь.Удобство использования:
Система генерирует файл данных с временными метками, который сохраняется в MCU и может быть загружен на ПК для дальнейшего анализа. Пользователь самостоятельно проводит окончательный анализ данных для расчёта R-, Λ‑ или U‑значений ограждающих конструкций.
Технические характеристики
Температурное задание TCOM01:
- Стандартное значение: 33 °C (настраивается пользователем).
Рабочие условия:
- Система предназначена для работы в диапазоне +10 до +25 °C при стандартной конфигурации.
- При стабильном поддержании температуры TCOM01 (33 °C) система демонстрирует поведение, близкое к термическому телу человека.
Блок управления (MCU):
- Обеспечивает графический интерфейс через веб-страницу, доступный через браузер.
- Позволяет в реальном времени просматривать данные о тепловом потоке, температуре и разности температур.
- Работает от низковольтного источника питания (10–16 В DC) и имеет прочный алюминиевый корпус.
Передача и хранение данных:
- Данные сохраняются в памяти MCU (до 2 ГБ, что обеспечивает более года записи).
- Пользователь может загружать данные через USB или Ethernet для последующего анализа.
Применение
Система TCOMSYS01 Hot Cube применяется для:

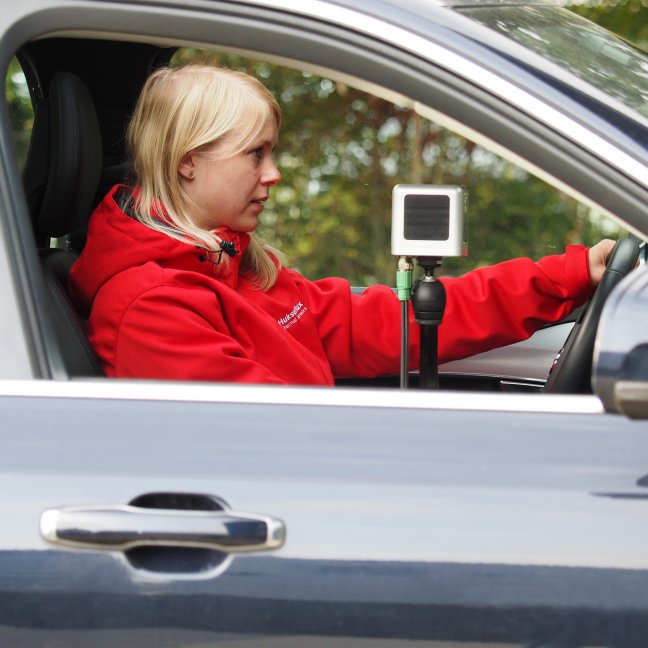

- Проведения исследований теплового комфорта в различных помещениях (офисы, производственные цеха, транспортные средства).
- Оценки влияния радиационных источников (солнечное излучение, лампы) на тепловой баланс.
- Анализа распределения теплового потока и определения тепловых потерь/прихода через ограждающие конструкции.
- Образовательных целей и демонстраций принципов теплового баланса и тепловых потерь.
- Исследований микроклимата и биометеорологии.
Исторический контекст
Метод, лежащий в основе Hot Cube, имеет глубокие корни: еще в 1929 году был разработан Eupatheoscope для оценки теплового комфорта. В 1990-х компания Bruel & Kjaer создала термометр комфорта, а новая методика Hot Cube интегрирует многоканальные измерения теплового потока, что позволяет получить более полное представление о тепловом режиме окружающей среды.
Заключение
TCOMSYS01 Hot Cube – это современная, высокоточная система для измерения теплового комфорта, обеспечивающая прямое измерение тепловых потоков и предоставляющая детальную информацию о распределении тепловой нагрузки. Благодаря интуитивно понятному веб-интерфейсу и надежной конструкции система подходит для лабораторных исследований, оценки микроклимата и образовательных целей.
