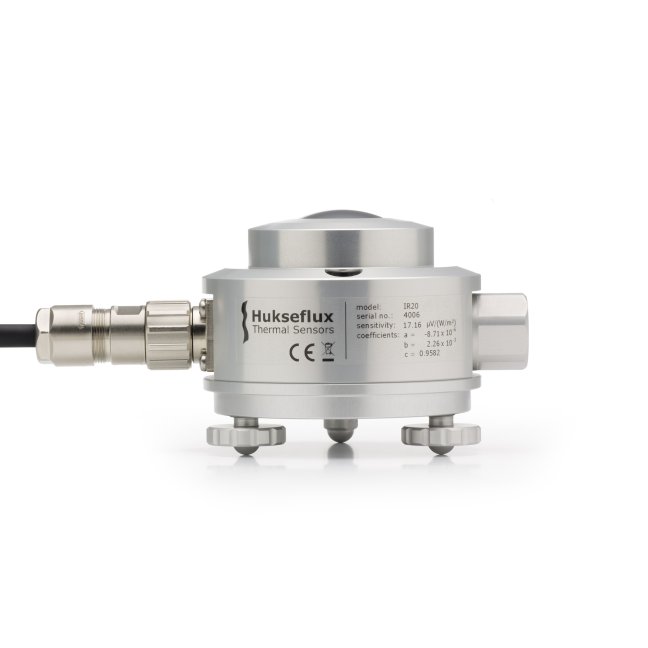

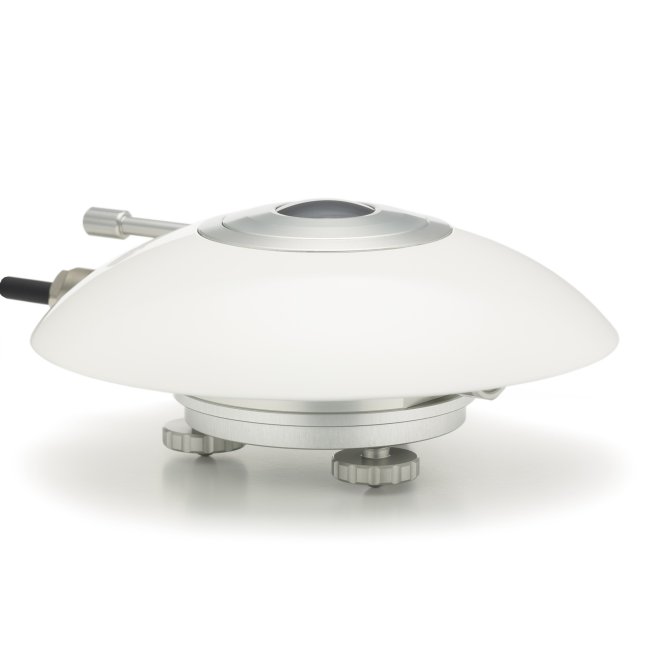

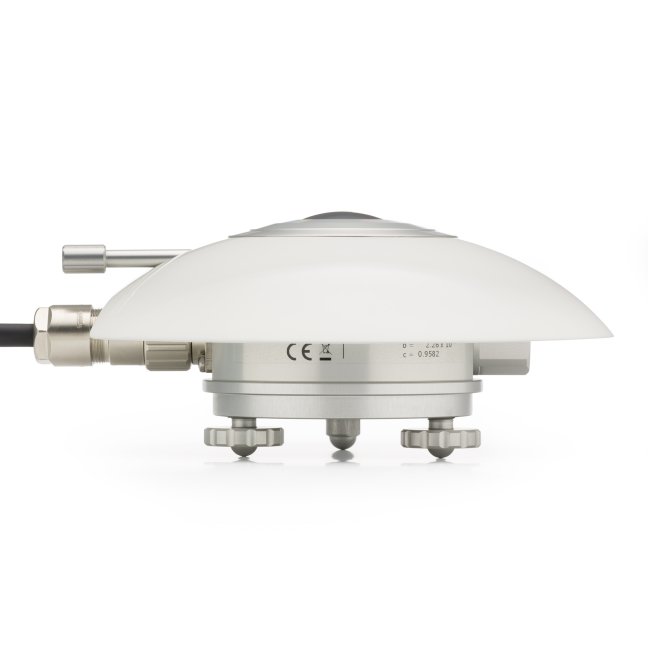

IR20 и IR20WS Пиргометры
Измеряемая величина:
- Долгноволновое излучение (в Вт/м²)
Опционально:
- Температура неба
- Температура поверхности
Номинальная чувствительность:
- 17 × 10⁻⁶ В/(Вт/м²)
Спектральный диапазон:
- IR20: 4,5 – 40 × 10⁻⁶ м (номинально)
- IR20WS: 1,0 – 50 × 10⁻⁶ м
- Ограничение для IR20WS: использовать только в отсутствие солнечного излучения
Угол обзора:
- 180°
Время отклика (95%):
- 3 с
Рабочий температурный диапазон:
- от -40 °C до +80 °C
Зависимость от температуры:
- < ±0,4 % (при температурном диапазоне от -30 до +50 °C)
Калибровочная прослеживаемость:
- По стандарту WISG
- Опционально – по черному телу (ITS-90)
Датчик температуры:
- Термистор 10 кΩ
Нагреватель:
- 12 VDC, 1,5 Вт
Стандартная длина кабеля:
- 5 м
Опции:
- Удлинённый кабель (в кратных 5 м)
- Калибровка по черному телу (ITS-90)
- Вентиляционный блок VU01, предназначенный для использования с IR20/IR20WS
Описание
IR20 – это высококлассный исследовательский пиргометр, предназначенный для измерения долгноволнового (далёкого ИК) излучения, получаемого от плоской поверхности, в ваттах на квадратный метр. По метеорологическим определениям пиргометры используются для измерения «вниз направленного» и «вверх направленного» долгноволнового излучения, то есть той части излучения, которая не исходит от солнца.
Модель IR20 оснащена куполом с солнечно слепым фильтром, порог среза которого составляет 4,5 × 10⁻⁶ м, что делает её пригодной как для дневных, так и для ночных наблюдений. Модель IR20WS отличается расширенным спектральным диапазоном с порогом среза 1,0 × 10⁻⁶ м и обеспечивает высочайшую точность измерений при отсутствии солнечного излучения.
Преимущества IR20 и IR20WS:
- Доступная цена: Благодаря технологическим инновациям компании Hukseflux, пиргометры этого класса обладают передовыми характеристиками по конкурентной цене.
- Коррекция температурной зависимости: Использование функции измерения для коррекции температурной зависимости позволяет достичь большей точности, особенно при экстремально низких или высоких температурах.
- Высокая чувствительность: При достаточном входном сигнале обычный регистратор данных не вносит значительного вклада в неопределённость измерения.
- Низкое тепловое сопротивление: В отличие от конкурирующих решений, IR20 не требует значительных корректировок разницы температур между корпусом прибора и поверхностью датчика.
- Быстрое время отклика: Время отклика 3 с является преимуществом при измерениях на движущихся платформах (например, самолётах или буйках).
- Встроенный нагреватель: Нагреватель предотвращает конденсацию влаги на куполе пиргометра, что существенно снижает вероятность ошибок измерения.
- Параметры прибора: Порог среза (5 %) и две точки с 50%-ной пропускной способностью отображаются в сертификате калибровки каждого отдельного пиргометра.
Рекомендуемое применение:
- Климатологические сети: Использование для мониторинга долгноволнового излучения в различных климатических условиях.
- Экстремальные климатические зоны: Применение в полярных и тропических регионах.
- Движущиеся платформы: Использование на самолётах, буйках и других мобильных объектах.
- Оценка неопределённости: Применение вместе с IR20WS для калибровки и оценки погрешностей.
- Калибровка: IR20WS может использоваться в качестве стандарта калибровки.
Эти пиргометры легко интегрируются в существующие системы регистрации данных, а измеренные уровни излучения рассчитываются в ваттах на квадратный метр путём деления выходного напряжения на чувствительность, указанную в сертификате.
