Охлаждаемые ловушки KF-18/2B и KF-24/6B
Назначение и применение
Охлаждаемые ловушки KF-18/2B и KF-24/6B предназначены для контроля уровня влажности потока газа. Газовый поток направляется в охлаждающую ловушку, где охлаждается до заданной температуры.
Если точка росы входящего газа выше заданного значения, избыточные пары воды конденсируются, и газ на выходе имеет точку росы, соответствующую установленному значению. При необходимости газ может быть доувлажнён при направлении его в охлаждающую ловушку.
Охлаждение внутри ловушки осуществляется с помощью элементов Пельтье, управляемых специальным температурным контроллером. Конденсат аккумулируется в отводном шланге и удаляется по мере необходимости.
Благодаря мощным охладителям Пельтье ловушки могут обеспечивать разницу по температуре до 30 K по сравнению с температурой окружающей среды. В модели KF-24/6B возможно применение жидкостного охлаждающего контура, который позволяет достичь еще большей температурной разницы.
Основные характеристики
Ловушки серии KF обеспечивают высокую точность значения точки росы (0,1°C) и имеют одноканальный путь газового потока. Основное различие между моделями KF-18/2B и KF-24/6B заключается в максимальной скорости потока газа:
- KF-18/2B: до 6 литров в минуту
- KF-24/6B: до 25 литров в минуту
При необходимости более низких температурных значений можно использовать увеличенные скорости потока газа.
Модули и аксессуары
Газовый поток до 6 литров в минуту
- Охлаждаемая ловушка: KF-18/2B
- Контроллер температуры: TR-KF-18
- Соединительный кабель: KF-18-K3 (3 м)
Газовый поток до 25 литров в минуту
- Охлаждаемая ловушка: KF-24/6B
- Контроллер температуры: TR-KF-24
- Соединительный кабель: KF-24-K5 (5 м)
Технические характеристики

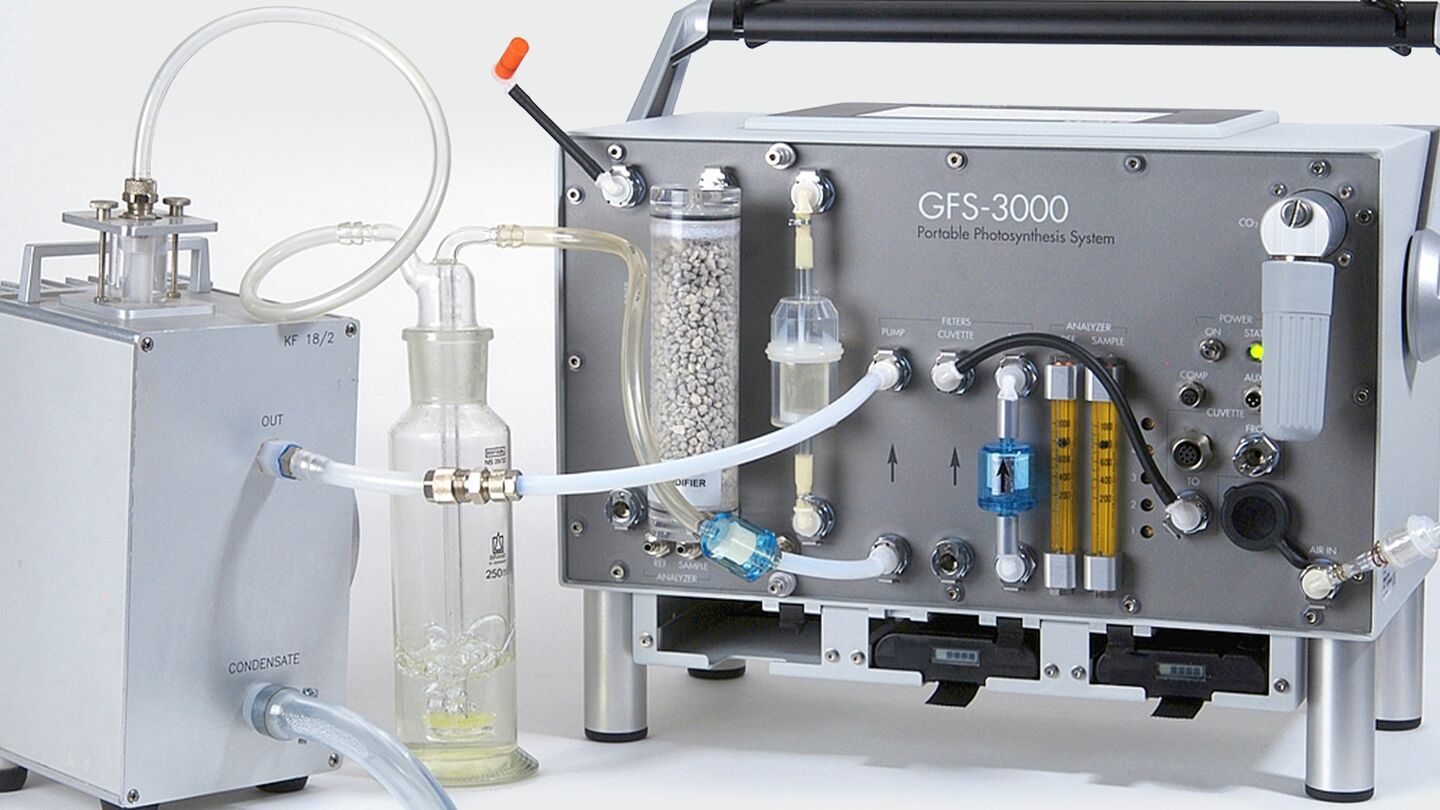

Охлаждаемая ловушка KF-18/2B
- Одноканальный путь газового потока
- Максимальная скорость потока газа: 6 л/мин
- Температурный диапазон по точке росы: -50°C — +70°C
- Точность по точке росы: ±0.1°C
- Охлаждение: технология Пельтье
- Максимальная разница с температурой окружающей среды: 35 K
- Датчик температуры: Pt100
- Коннекторы: для шлангов с внутренним диаметром 6 мм и внешним диаметром 8 мм
- Диапазон рабочих температур: -20°C — +50°C
- Размеры (Ш х В х Г): 12 x 27 x 22 см
- Вес: 3,5 кг
- Требуется контроллер температуры: TR-KF-18

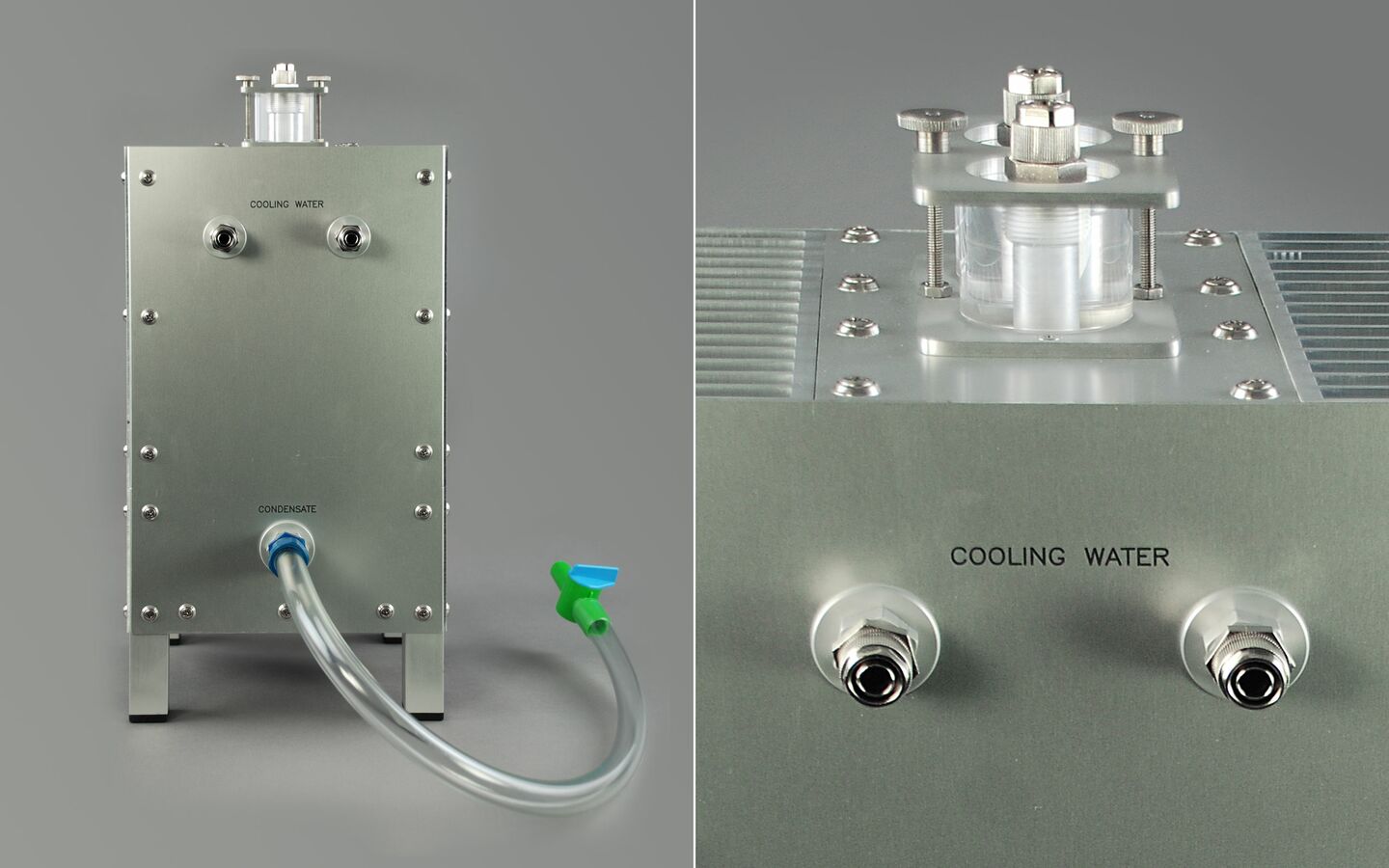

Охлаждаемая ловушка KF-24/6B
- Одноканальный путь газового потока
- Максимальная скорость потока газа: 25 л/мин
- Температурный диапазон по точке росы: -50°C — +70°C
- Точность по точке росы: ±0.1°C
- Охлаждение: технология Пельтье
- Максимальная разница с температурой окружающей среды: 35 K
- Датчик температуры: Pt100
- Коннекторы: для шлангов с внутренним диаметром 9 мм и внешним диаметром 12 мм
- Диапазон рабочих температур: -20°C — +50°C
- Размеры (Ш х В х Г): 21 x 46 x 25 см
- Вес: 10,5 кг
- Требуется контроллер температуры: TR-KF-24

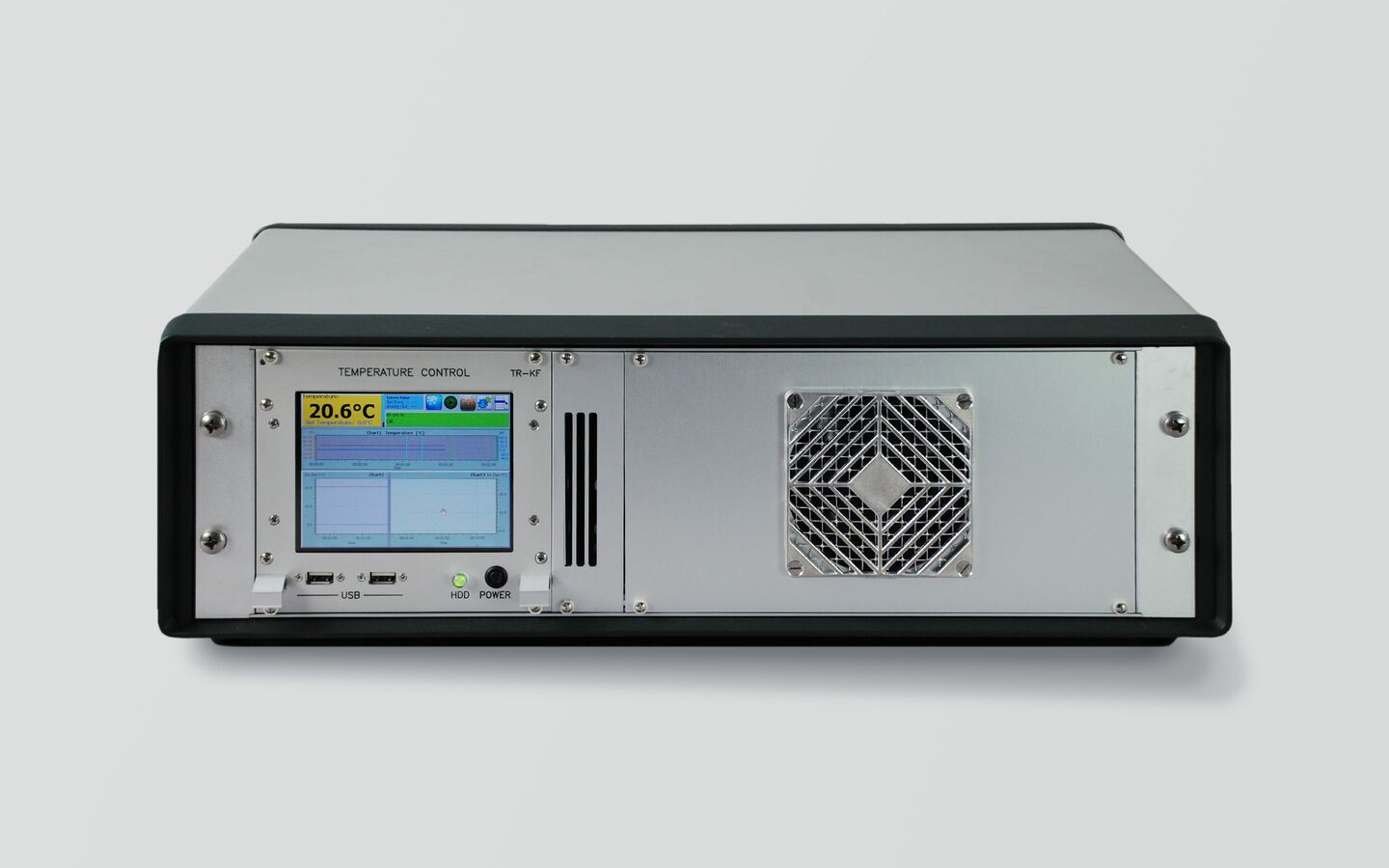

Температурные контроллеры

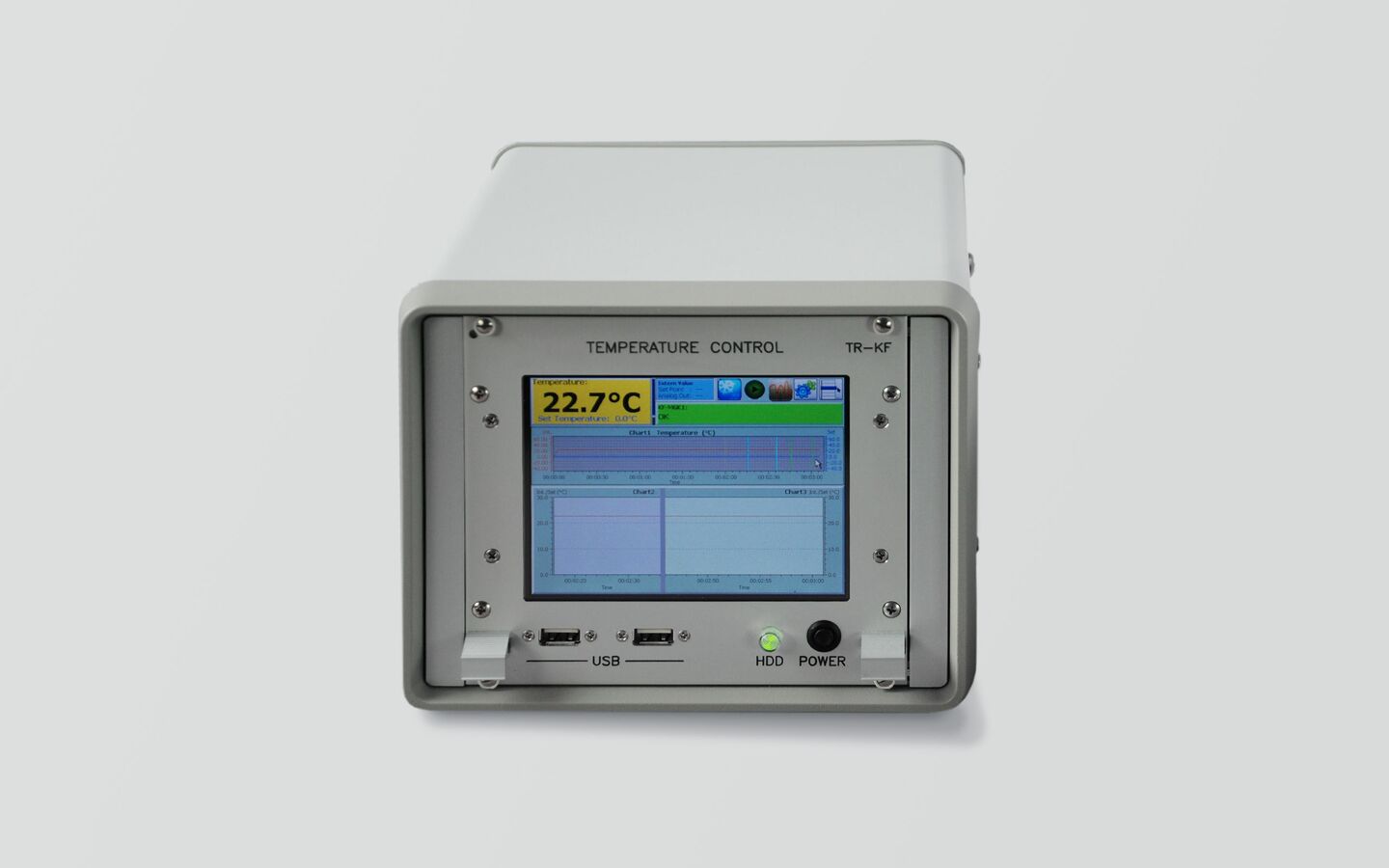

Контроллер TR-KF-18
- Дисплей: графический сенсорный экран
- Температурный диапазон: -50°C — +70°C
- Внешний контроль (входной сигнал): 0 — 10 V (соответствует диапазону -50°C — +70°C)
- Аналоговый выход: 0 — 10 V (соответствует диапазону -50°C — +70°C)
- Интерфейсы: USB, RS485
- Диапазон рабочих температур: -20°C — +50°C
- Энергопотребление (с KF-18/2B):
- В режиме ожидания: 2W
- В рабочем режиме: ≤ 68W
- Размеры (Ш х В х Г): 19 x 15 x 27 см
- Вес: 3,7 кг
Контроллер TR-KF-24
- Дисплей: графический сенсорный экран
- Температурный диапазон: -50°C — +70°C
- Внешний контроль (входной сигнал): 0 — 10 V (соответствует диапазону -50°C — +70°C)
- Аналоговый выход: 0 — 10 V (соответствует диапазону -50°C — +70°C)
- Интерфейсы: USB, RS485
- Диапазон рабочих температур: -20°C — +50°C
- Энергопотребление (с KF-24/6B):
- В режиме ожидания: 17W
- В рабочем режиме: ≤ 400W
- Размеры (Ш х В х Г): 50 x 15 x 30 см
- Вес: 11 кш
