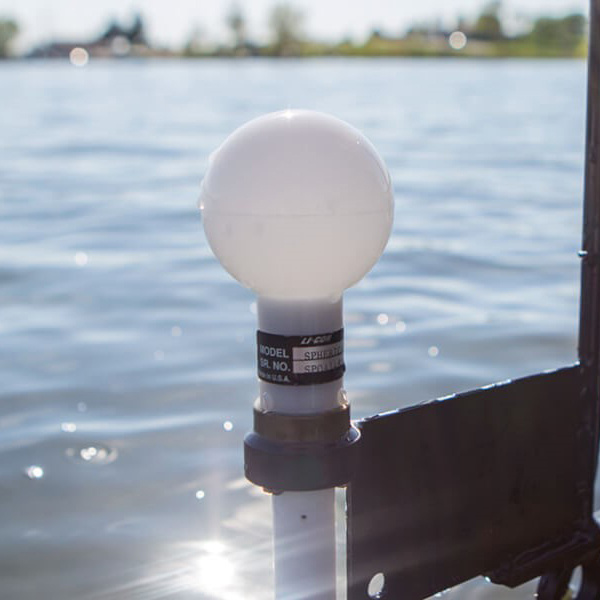

LI-193 Spherical Underwater Quantum Sensor
Сферический подводный квантовый сенсор LI-193
Описание
LI-193 измеряет фотосинтетически активную радиацию (PAR) в воздухе или под водой со всех направлений на глубинах до 350 м. Сенсор особенно полезен для исследований фитопланктона, который получает свет из всех направлений. Результаты измерений обычно выражаются в единицах фотонного потока (PPFFR) или скалярной квантовой освещенности.
Почему выбирают LI-193?
Разработан для погружения
Коррозионностойкий корпус и прочный акриловый диффузор позволяют использовать сенсор как в солёной, так и в пресной воде.Измеряет свет со всех направлений
Благодаря сферической конструкции, сенсор интегрирует свет, поступающий со всех углов, что особенно важно для изучения фитопланктона и водных экосистем.Идеален для океанографии и лимнологии
Подходит для вертикального профилирования, исследований мутности и других приложений в морской и пресной воде.
Как работает LI-193?
LI-193 использует диффузионную сферу, которая направляет свет через стеклянные оптические фильтры к кремниевому фотодиоду. Фильтры обеспечивают равномерную чувствительность в диапазоне 400–700 нм, что соответствует свету, используемому большинством наземных и водных растений и водорослей.
Примечание: Угловой отклик сенсора немного снижен в направлении подключения кабеля. При установке этот эффект обычно не оказывает существенного влияния, так как доля восходящего излучения невелика по сравнению с общим количеством света.
Кабели и аксессуары
Кабели LI-193:
Доступны варианты длиной от 3 до 100 метров (требуется кабель LI-2222UWB Underwater Cable).Опускная рама 2009S:
Рекомендуется для опускания сенсора в воду для получения стабильных измерений.Дополнительные устройства для регистрации данных:
- LI-1500 Light Sensor Logger
- LI-250A Light Meter
- 2291 Light Sensor Millivolt Adapter – для подключения к уже имеющемуся дата-логгеру (при необходимости усилителя сигнала).
Технические характеристики
- Абсолютная калибровка: ±5% в воздухе, с отслеживанием по стандартам NIST
- Чувствительность: Обычно 7 μA на 1000 µmol m⁻² s⁻¹ в воде
- Линейность: Максимальное отклонение 1% до 10 000 µmol m⁻² s⁻¹
- Стабильность: Изменение менее ±2% за год
- Время отклика: 10 мкс
- Зависимость от температуры: ±0.15% на °C (максимум)
- Косинусная коррекция: Диффузор из акрилового материала
- Угловой отклик: Ошибка менее ±4% при измерениях до 90° от нормали; по азимуту ошибка менее ±3% при 90° от нормали
- Датчик: Высокостабильный кремниевый фотодиод (с усиленной чувствительностью к синему свету)
- Корпус сенсора: Коррозионностойкий металлический корпус с инжекционным акриловым диффузором, рассчитанный для работы в соленой и пресной воде. Испытан при давлении до 3,400 кПа (500 psi), что соответствует 350 м глубины.
- Размеры:
- Сфера: диаметр 6.1 см (2.4")
- Корпус: диаметр 3.18 см (1.25")
- Общая высота: 10.7 см (4.2")
- Вес: 142 г (0.31 lb)
- Крепление: Три резьбовых отверстия (6-32) в основании для монтажа на опускной раме 2009S или другие монтажные системы
- Кабель: Требуется LI-2222UWB Underwater Cable (доступен в вариантах: 3, 10, 30, 50, 100 метров)
Дополнительные решения LI-COR
Если вам нужен дата-логгер или световой измеритель, ознакомьтесь с:
- LI-1500 Light Sensor Logger
- LI-250A Light Meter
Также, для усиления сигнала можно использовать:
- 2291 Light Sensor Millivolt Adapter – для подключения к существующему дата-логгеру или усилителю сигнала.
