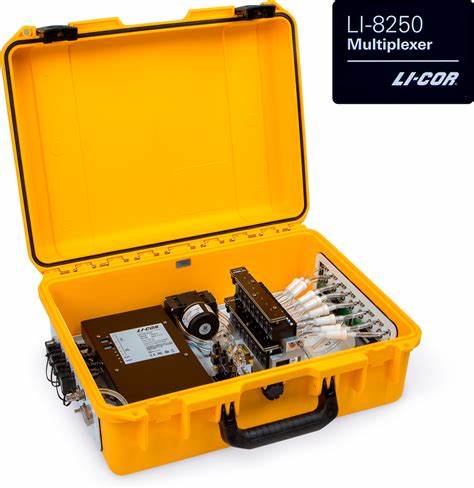

LI‑8250 Multiplexer
LI‑8250 – это мультиплексор для длительных измерительных систем LI‑COR, который является центральным элементом системы. Он обеспечивает единую точку доступа для управления газоанализатором LI‑COR и до 36 камер или колб. Благодаря LI‑8250 вы можете:
- Контролировать, мониторить и просматривать данные с каждой камеры.
- Подключать как LI‑COR газоанализаторы, так и приборы третьих производителей для синхронизации времени при последующей обработке данных.
- Получать возможность удалённого мониторинга через встроенный Wi‑Fi сервер (подключение осуществляется через любой Wi‑Fi‑устройство и браузер). При необходимости можно дополнить систему сотовым модемом для автоматической передачи сводных файлов.
Преимущества и особенности LI‑8250
Максимальное количество камер.
LI‑8250 имеет 8 портов, каждый из которых можно использовать для подключения камеры или 8250‑01 расширительного манифолда.- Каждый расширительный манифолд (8250‑01) использует один порт мультиплексора и добавляет до 7 дополнительных камер.
- При подключении 4 манифолдов можно использовать до 32 камер на портах манифолдов и ещё 4 камеры напрямую от мультиплексора.
Поддержка специальных измерений.
- Для проведения CO₂‑изотопных измерений можно добавить LI‑7825 CO₂ Isotope/ NH₃ Trace Gas Analyzer с использованием 8250‑02 калибровочного манифолда.
- Для измерения эволюции газов в колбах доступен комплект для выборки колб (8250‑660 Flask Sampling Kit).
Технические характеристики LI‑8250
Общие параметры
Размеры:
38,5 см (Д) × 52 см (Ш) × 18,5 см (В)Вес:
7,7 кгЗащита от внешних воздействий:
Испытан по стандарту IEC IP55Рабочий диапазон температур:
–20 °C до 45 °CРабочая влажность:
0–95% RH (без конденсата)Встроенная память для пользовательских данных:
8 ГБ энергонезависимой памятиGPS:
Точность позиционирования – 2,5 м CEP
Покрытие зоны измерений и трубопровод
Максимальное расстояние до камер:
– 15 м при использовании одного кабельного комплекта
– 30 м при использовании расширительного манифолда и двух кабельных комплектовМаксимальный диаметр измерительного круга:
– 30 м при использовании двух кабельных комплектов
– 60 м при использовании двух расширительных манифолдов и четырёх кабельных комплектовПодача воздуха (плавание):
Скорость потока в камерах – около 2–3 л/мин
Тип насоса – мембранный (насос в подсистеме анализа подается в поток анализируемого воздуха LI‑8250)Датчик барометрического давления:
– Диапазон измерений: 20–110 кПа
– Точность: ±0,4 кПа при 50–110 кПа
– Разрешающая способность: 0,006 кПа
Коммуникация и подключения
Индикаторы:
7 светодиодных индикаторов (питание, готовность, 3 индикатора Ethernet, 2 индикатора USB)Порты подключения:
- Ethernet: 3 порта (с герметичными и устойчивыми к изгибу разъёмами)
- USB-A: 1 порт для подключения LI‑870 CO₂/H₂O анализатора (герметичный)
- USB-A: 2 внутренних стандартных порта для обмена данными (массовое хранилище) или подключения Wi‑Fi адаптера (зависит от региона)
- RJ‑45: 3 порта для подключения к LI‑COR анализаторам, Ethernet сети или сотовому модему
- Выходной порт: RS‑422 (плюс 24 VDC, полнодуплексный, 115200 бод, с ограничением тока ~1,8 А на порт)
Электропитание
Напряжение питания:
10–30 VDC
(Также возможно использование переменного тока 120/240 VAC с дополнительным источником питания)Питание для камер и дополнительных модулей:
LI‑8250 обеспечивает питание для камер 8200‑104/C, расширительного манифолда 8250‑01 и LI‑870 анализатора.
Пример энергопотребления (W):
| Инструмент | В режиме ожидания | При сборе/перемещении | Максимум/при запуске |
|---|---|---|---|
| LI‑8250 | 4,8 | 15,6 | 18,2 |
| 8250‑01 (каждый) | 0,8 | 9,2 | 11,0 |
| 8200‑104/C (каждая) | 0,36 | 4,8 | N/A |
| LI‑870 | 5,0 | 5,0 | 14,0 |
Примечание: Максимальное значение для LI‑8250 указано как типичное. Камерная мощность достигает 4,8 Вт только во время открытия или закрытия, а не на протяжении всего процесса выборки.
Дополнительное питание
AC‑to‑DC Power Supply (8250‑770)
- Размеры: 15 см (Д) × 12,5 см (Ш) × 8,5 см (В)
- Вес: 1,3 кг
- Степень защиты: Испытан по IEC IP55
- Диапазон температур: –20 до 50 °C
- Требования к питанию:
– Вход: 100–240 VAC, 50/60 Гц, 120 VA
– Выход: 12 VDC, 6,67 A - Альтернативный вход: 21,9–26,5 VDC, 80 W
Flask Sampling Kit (8250‑660)
- Питание:
– Напряжение задается от LI‑8250 или расширительного манифолда
– При наличии насоса для продувки (Purge Pump), манифолд должен быть подключен к источнику питания (например, Indoor Power Supply 8250‑772 через альтернативный вход).
| Инструмент | В режиме ожидания | При сборе/перемещении | Максимум/при запуске |
|---|---|---|---|
| 9982‑079 Thermistor Input Module (каждый) | 0,12 | 0,12 | N/A |
| 9982‑077 Purge Pump (каждый) | 5,8 | 5,8 | 7,0 |
| Общий комплект для Flask Sampling Kit (каждый) | 5,92 | 5,92 | 7,12 |
Примечание: Мощность для насоса 9982‑077 рассчитана при его включении в пользовательском интерфейсе. Если насос не используется, потребление энергии отсутствует.
Комплектация системы LI‑8250
Стандартный комплект включает:
- LI‑8250 Multiplexer
- Кабельные сборки для подключения камер и/или расширительных манифолдов
- 8250‑01 Extension Manifold (при необходимости, до 4 шт. для расширения системы до 36 камер)
- Универсальный адаптер питания (8250‑770) или возможность подключения внешнего источника питания
- Документация и инструкции по эксплуатации
Дополнительные аксессуары:
- 8250‑02 Calibration Manifold:
Позволяет выполнять калибровку для интеграции LI‑7825 CO₂‑изотопного анализатора. - 8250‑660 Flask Sampling Kit:
Для отбора проб в колбы (доступны версии для 8 и 16 портов). - Кабели, монтажные адаптеры и трубки Bev‑A‑Line® для подключения камер и измерительных систем.
Применение
Система LI‑8250 применяется для:
- Долгосрочного мониторинга почвенного газообмена.
- Интеграции с анализаторами газов (например, LI‑7825 для изотопных измерений, LI‑870 для CO₂/H₂O анализаторов).
- Организации распределённых систем измерений (до 36 камер).
- Картирования пространственного распределения газовых потоков.
- Использования в системах отбора проб (Flask Sampling Kits).
Заключение
LI‑8250 Multiplexer – это ключевой компонент для построения долгосрочных систем мониторинга, который обеспечивает высокую гибкость, масштабируемость и надежность. Благодаря возможности подключения до 36 камер и широкому набору аксессуаров, LI‑8250 позволяет создавать системы для измерения газового обмена, пригодные для различных исследований и полевых условий.
С LI‑8250 вы получаете:
- Централизованное управление и мониторинг множества измерительных устройств.
- Высокоточные и стабильные данные благодаря передовым оптическим и электронным компонентам.
- Гибкость интеграции с дополнительными датчиками и анализаторами для расширенного анализа экосистемных потоков.
Эта система идеально подходит для исследователей, которым необходимы точные и надежные измерения с минимальными затратами на обслуживание и быстрой настройкой в полевых условиях
