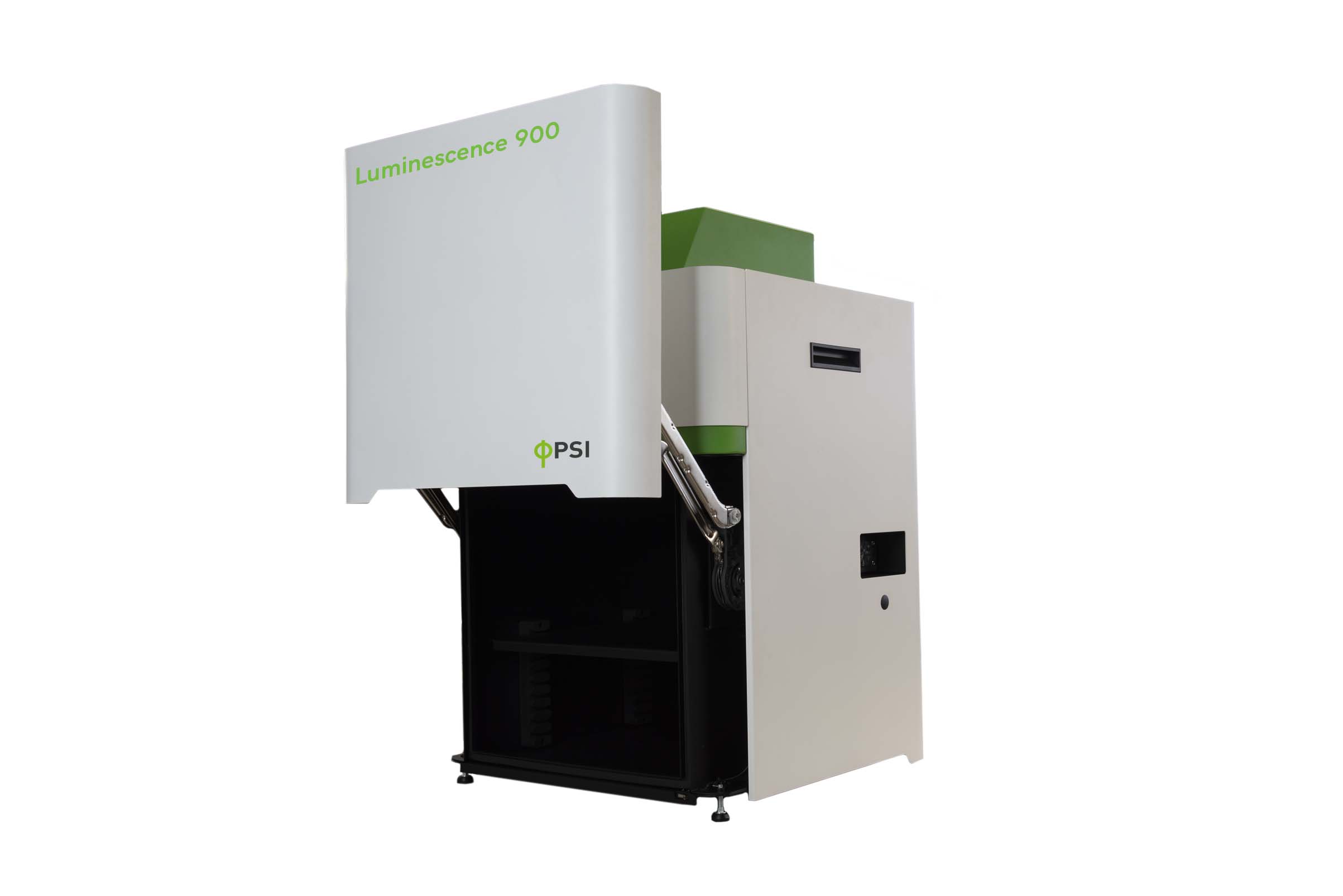

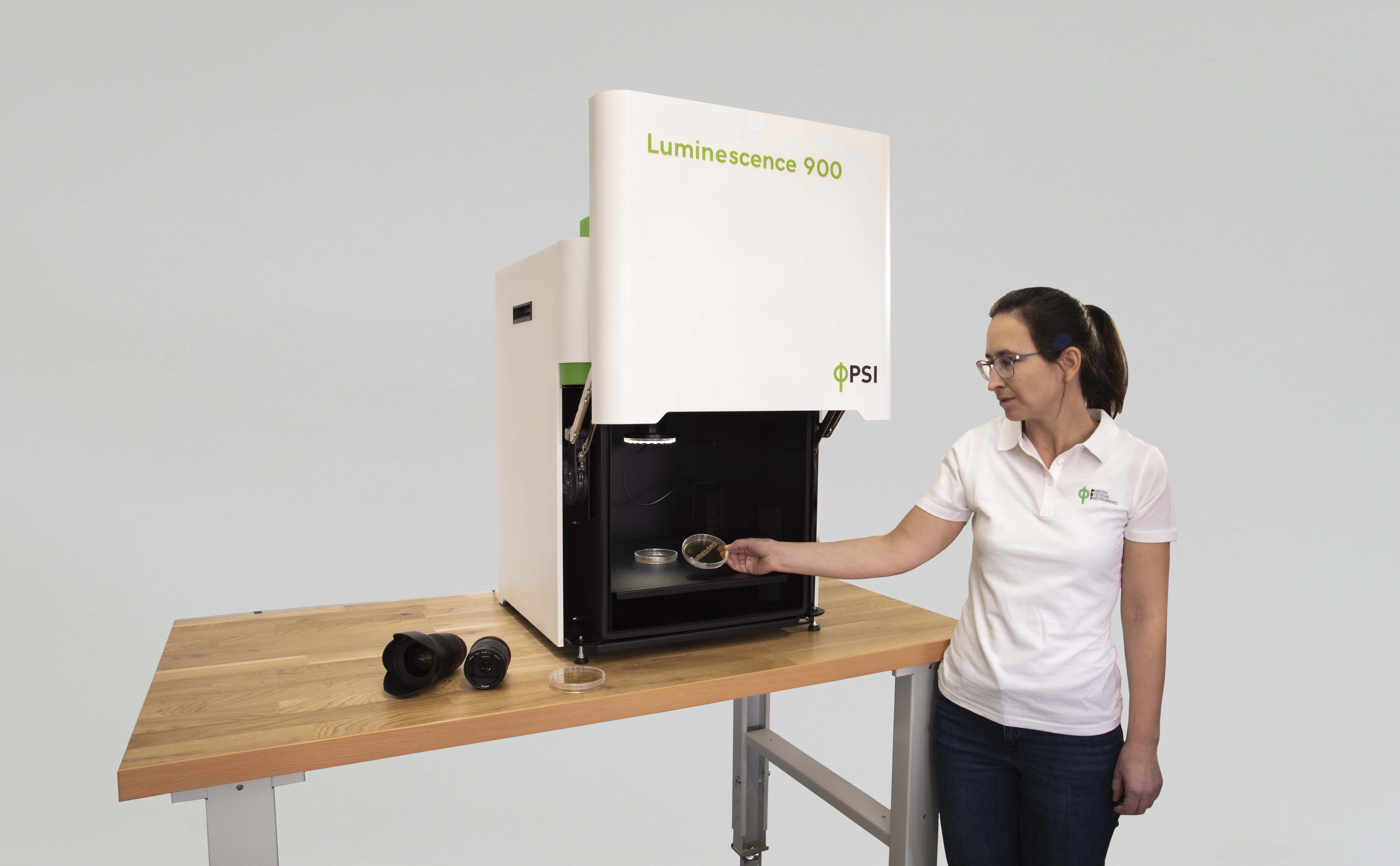

Luminescence 900S и Luminescence 900H представляют собой высокочувствительные биолюминесцентные системы визуализации, разработанные для регистрации и количественного анализа слабых источников излучения. Они позволяют регистрировать свечение бактериальных колоний, биолюминесцентных клеток, тканей и иных образцов с очень низким уровнем светосигнала.
Ключевые особенности
Высочайшая чувствительность
- В версии 900H (High Sensitivity) применяется сочетание высокочувствительной CCD-камеры и Image Intensifier (усилителя изображения), обеспечивая превосходное соотношение «сигнал/шум» даже при очень слабом свете.
- Версия 900S (Standard) комплектуется только высокочувствительной CCD-камерой, подходит для условий, где поток фотонов относительно больше.
Контролируемое освещение и затемнение

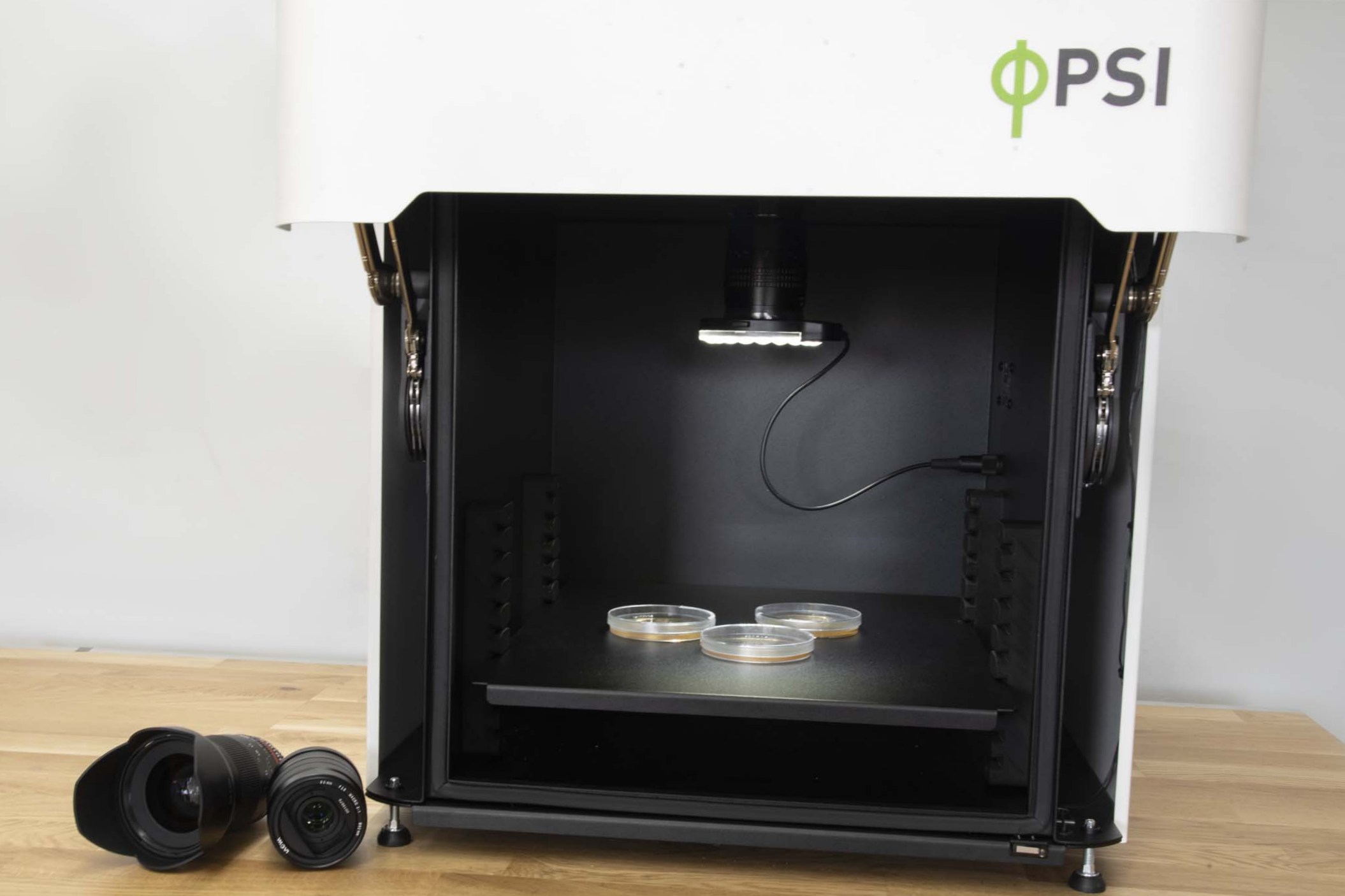

- Полностью светонепроницаемая камера-«бокс» даёт возможность проводить измерения при отсутствии постороннего света.

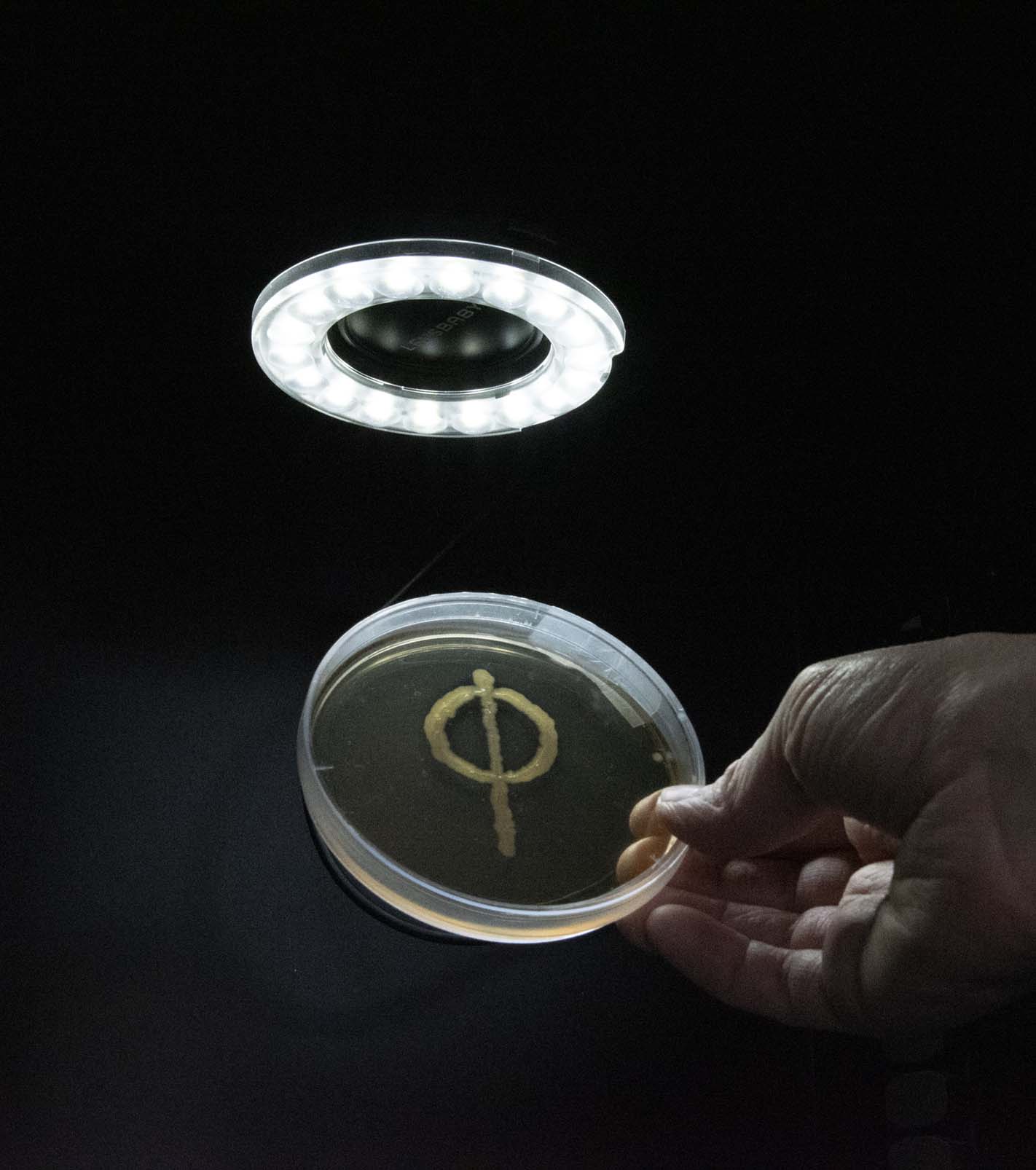

- Встроенное освещение для наблюдения образца и настройки поля зрения (при закрытой дверце).
Программное обеспечение
- Пакет FluorCam (или его модификация) позволяет обрабатывать полученные изображения, калибровать данные, сравнивать интенсивность свечения и строить псевдоцветные карты.
Удобная замена объективов
- Пользователь может легко менять объективы (F-mount) в зависимости от требуемого масштаба и области обзора.
Безопасность и защита усилителя изображения (только в 900H)
- Встроена система защиты, автоматически отключающая (Image Intensifier) при слишком яркой засветке внутри бокса или при открывании дверцы.
Технические характеристики
1. CCD-детектор (обе модели)
- Разрешение: 1360 × 1024 пикселей
- Возможность биннинга: 2×2 (итог: 680 × 512)
- Разрядность АЦП: 16 бит (до 65 536 уровней серого)
- Размер пикселя: 6.45 × 6.45 мкм
- Интерфейс: Gigabit Ethernet
- Диапазон чувствительности (CCD): 400–1000 нм
- Спектральная чувствительность: максимум КЭ (QE) ~72 % при 540 нм
- Считанный шум: < 8 электронов RMS, чаще около 6 e⁻
- Full-well емкость: >22 000 e⁻ (без биннинга)
- Макс. время экспозиции: 1000 с
2. Усилитель изображения (только модель 900H)
- Активная площадь: 25 мм (круг)
- Dual-stage MCP: двухкаскадная электронно-оптическая система
- Спектральный диапазон: 300–700 нм
- КЭ: ~22 % при 350 нм (максимум)
- Коэффициент усиления: 3×10^6 ph/ph
- EBI (Equivalent Background Illumination): 50 ph/см²/с
- Разрешающая способность: 23 lp/мм
- Люминофор: P43
- Крепление объектива: Nikon F-mount
- Фотокатод: би-щелочной
3. Общие спецификации и особенности
- Интерфейс: Gigabit Ethernet
- Блок питания: 90–240 В переменного тока
- Габариты: 558 × 556 × 876 мм (Ш × Г × В)
- Система защиты усилителя (только в 900H):
- Автоотключение при обнаружении высокой освещённости
- Автоотключение при открытии двери бокса
- Встроенная подсветка: возможно получение снимков с освещением для удобного позиционирования.
Применение
- Бактериальные колонии: детектирование биолюминесцентных бактерий на чашках Петри, оценка интенсивности свечения.
- Биолюминесцентные клетки: анализ тканей, выращенных in vitro, экспрессия репортерных генов (Luciferase и т. п.).
- Фармация и медицина: изучение метаболизма и локализации меток in vivo, контроль инфекционных процессов и т. д.
- Научные исследования: скрининг мутантов, изучение кинетики свечения, стресс-физиология.
Программное обеспечение
- FluorCam (или аналог) для:
- Установки параметров экспозиции (штрих/серия снимков, «snapshot», «long integration»).
- Управления усилителем (в 900H).
- Сохранения и экспорта данных в удобных форматах (BMP/TIF, RAW + метаданные).
- Псевдоцветного отображения с разных LUT (Look-Up Table).
- Проведения калибровки (t0-, background subtraction) и прочих функций.
Luminescence 900 – это серия высокочувствительных систем для регистрации биолюминесценции, адаптированных под самые слабые сигналы. Модель 900S подходит для стандартных приложений, в то время как 900H обладает уникальным Image Intensifier для повышения чувствительности. Удобный светонепроницаемый бокс с возможностью внутренней подсветки, интеллектуальной защитой усилителя и расширенной функциональностью ПО делают Luminescence 900 незаменимым инструментом в микробиологии, биохимии, фармакологии, селекции и других областях, где важна визуализация и анализ слабых световых сигналов.
