Mass Spectrometer MS GAS – линейка компактных масс-спектрометров, PSI


Mass Spectrometer MS GAS – универсальная платформа для онлайн-анализа газов и летучих соединений. Благодаря мембранному зондированию и гибким inlet-опциям прибор легко адаптируется к задачам анализа растворённых и газообразных веществ, обеспечивая высокую чувствительность (до ppb уровней) и широкий спектральный диапазон масс (до 300 amu)


Люминесценция и спектрометрия
Photon Systems Instruments

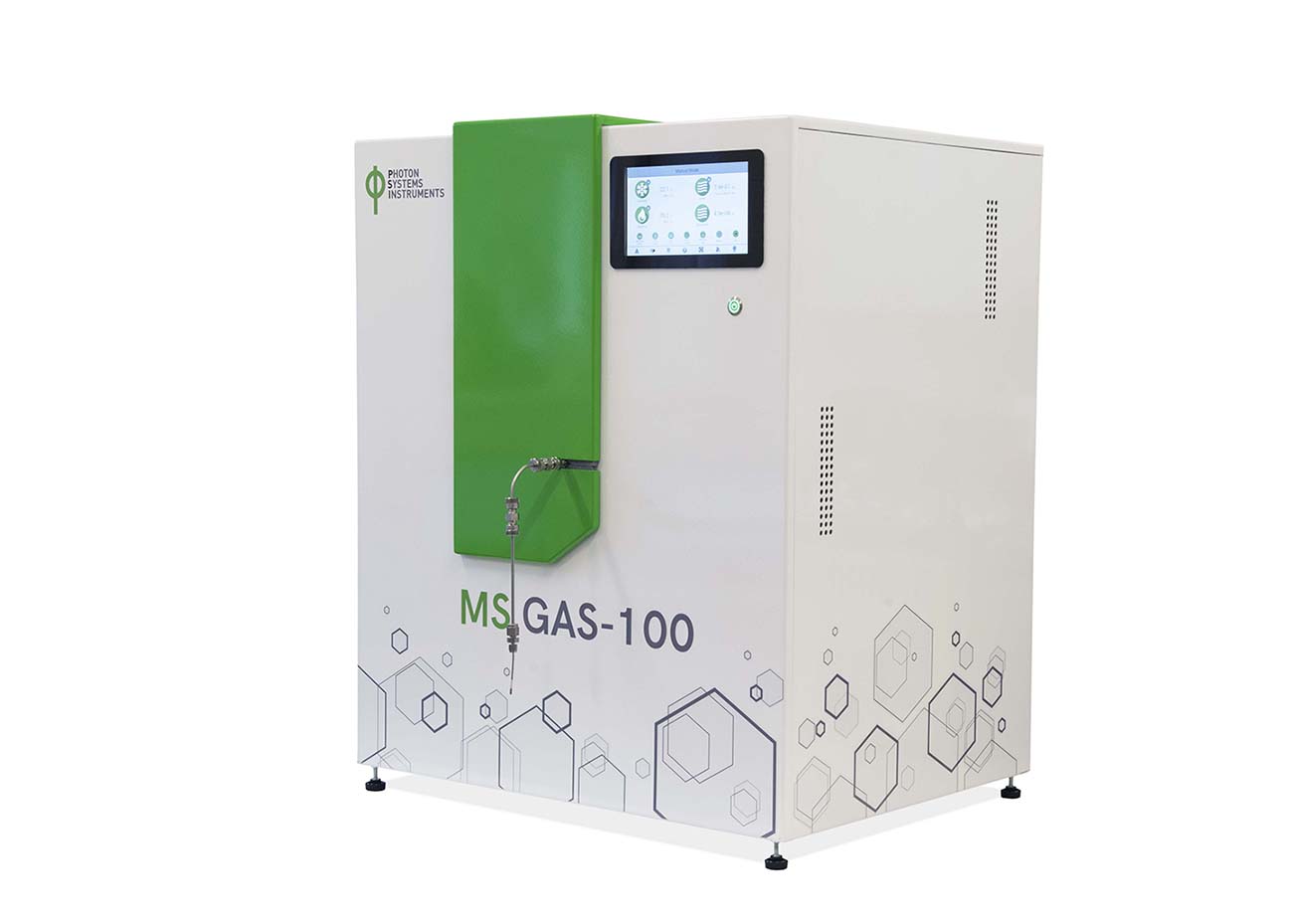

MS GAS – это линейка компактных масс-спектрометров (RGA, residual gas analyzers) от PSI, основанная на серии Prisma (Pfeiffer Vacuum), обеспечивающая анализ летучих соединений (газов и паров органических растворителей). Приборы могут оснащаться различными диапазонами масс: 1–100 amu, 1–200 amu или 1–300 amu, а также дополнительными детекторами: Фарадеевым (Farraday cup, чувствительность до 10 ppm) и вторичным электронным умножителем (C-SEM, чувствительность до 100 ppb). В качестве опций доступны инлеты для анализа газов (needle valve) и мембранный зонд (PDMS), а также встроенные системы термостатирования и охлаждения (Stirling).


Основные особенности

  1. Анализ спектра масс (1–100, 1–200 или 1–300 amu)

    • Электронно-ионная ионизация (electron impact)
    • Открытый ионный источник с двумя независимыми нитями (иттрированная иридиевая нить)
  2. Детекторы

    • Farraday: чувствительность ~10 ppm
    • C-SEM (Вторичный электронный умножитель): чувствительность ~100 ppb
  3. Вакуумная система

    • Турбомолекулярный насос Pfeiffer HiPace + мембранный насос Pfeiffer MVP
    • Поддержка высокого вакуума
    • Датчик высокого вакуума для измерения давления в камере + датчик входного давления (защита прибора)
  4. Инлет-система

    • Мембранный зонд (PDMS): для измерения летучих соединений как в газовой, так и в жидкой среде
    • Игольчатый клапан (needle valve): для анализа газовых проб
    • Ручной газовый дозирующий клапан (manual gas dosing valve) (опционально)
  5. Терморегуляция

    • Термостат (нагрев до 100 °C) для очистки от загрязнений
    • Встроенный Stirling cooler (до -80 °C) для эффективного удаления влаги/фоновых примесей
    • Регулируемая температура ловушки воды
  6. Управление и ПО

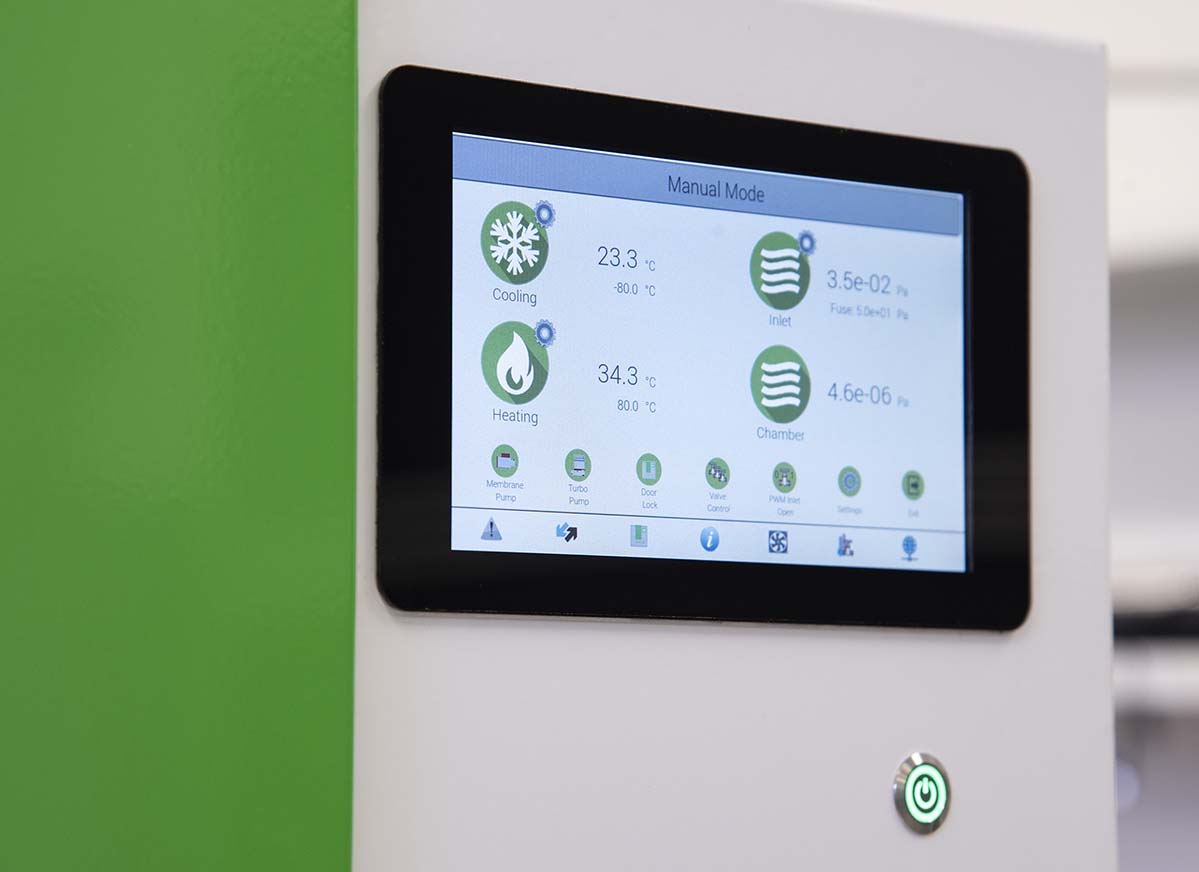

    • Встроенный сенсорный экран: ручное управление подачей/закрытием клапанов, SplitFlow, заданием температур нагрев/охлаждения
    • Quadera (для RGA PrismaPlus) или PV Mass Spec (для RGA PrismaPro) – программное обеспечение для настройки и записи спектров
    • Возможность пользовательских протоколов (скрипты для авто-сканирования масс)
  7. Использование

    • Онлайн анализ летучих органических веществ

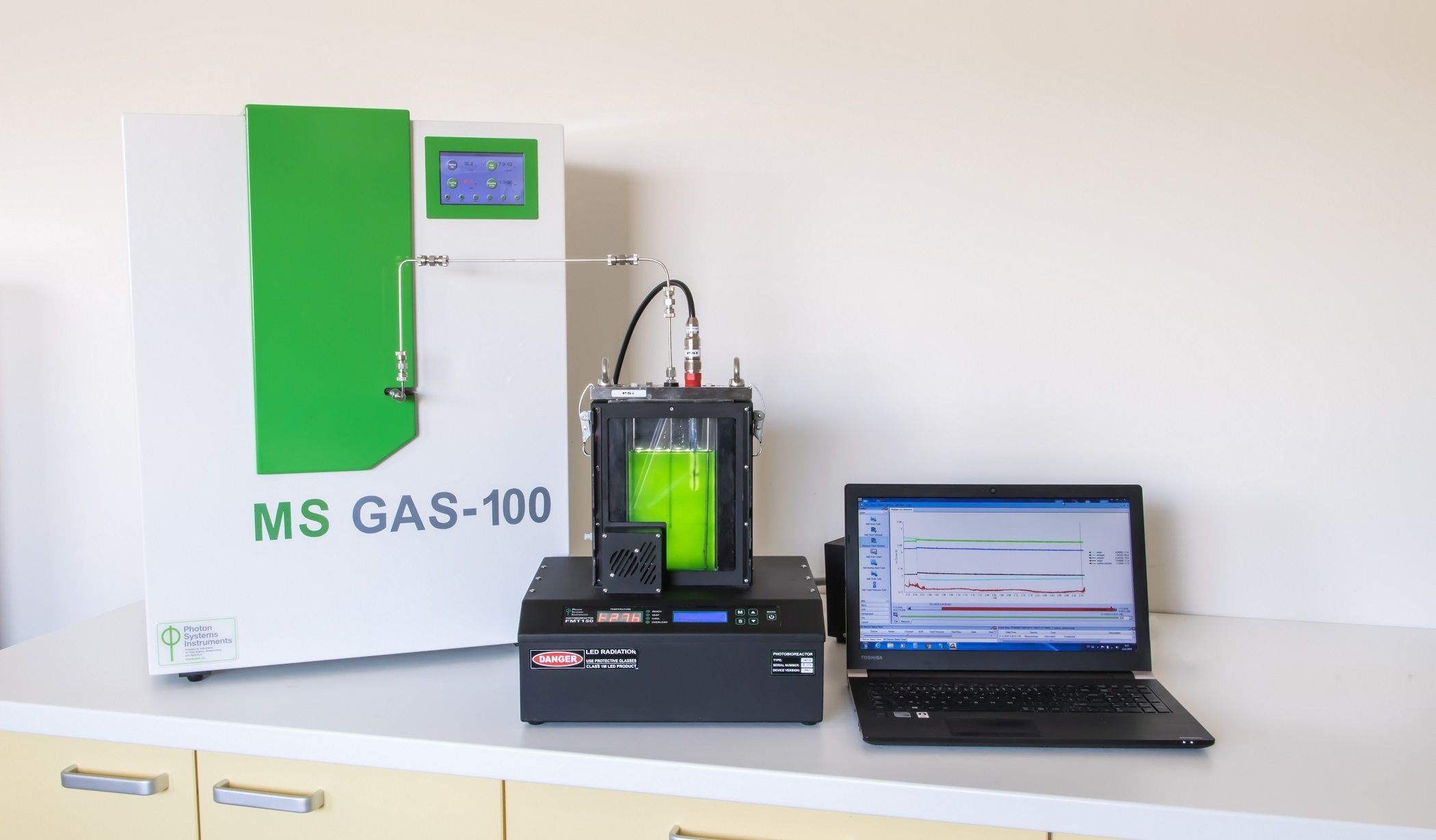

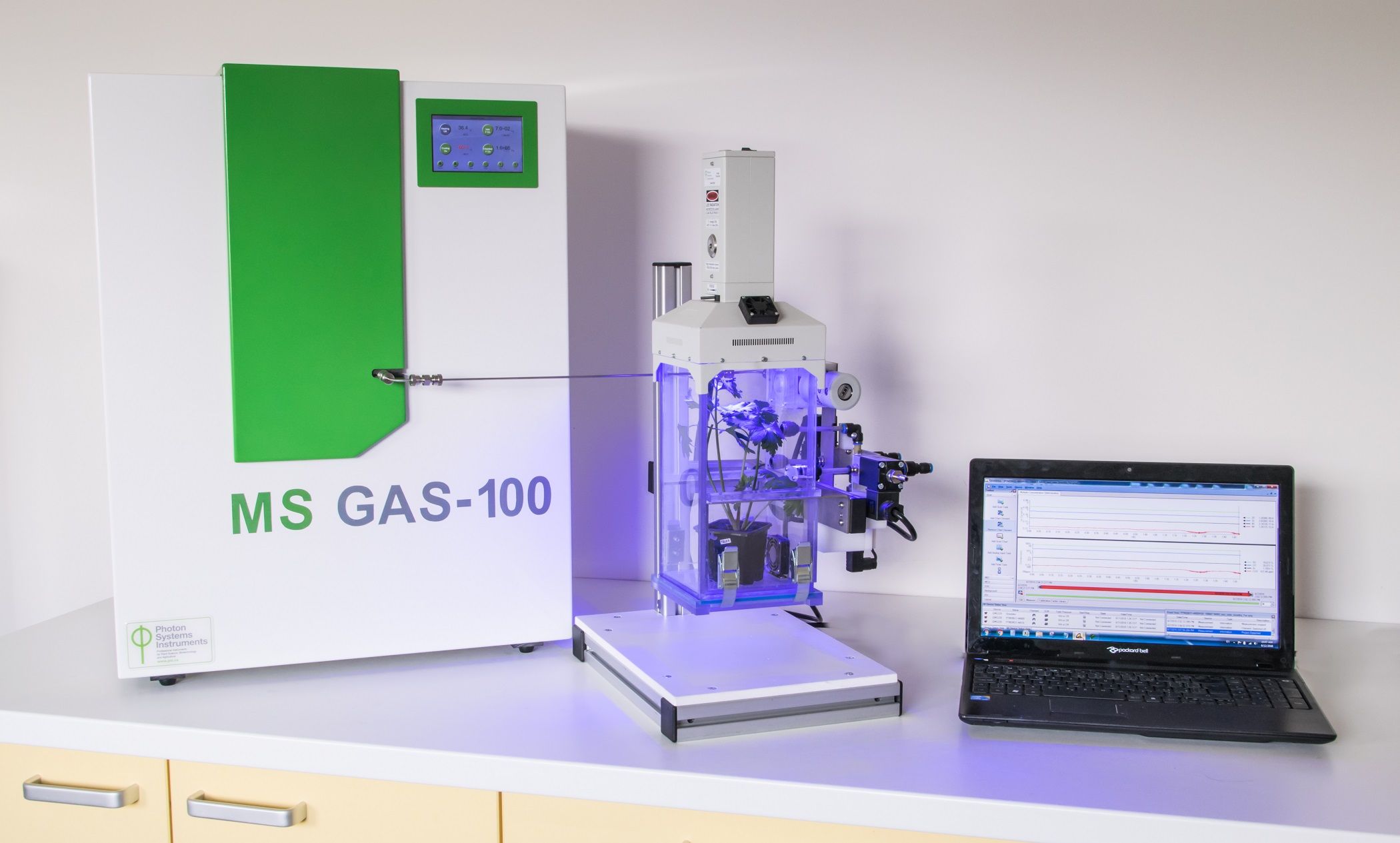

    • Установка в фотобиореакторных/культивационных системах, анализ дышащих газов или выделяемых веществ (CO₂, O₂, N₂, NH₃, H₂S, летучие органические соединения)

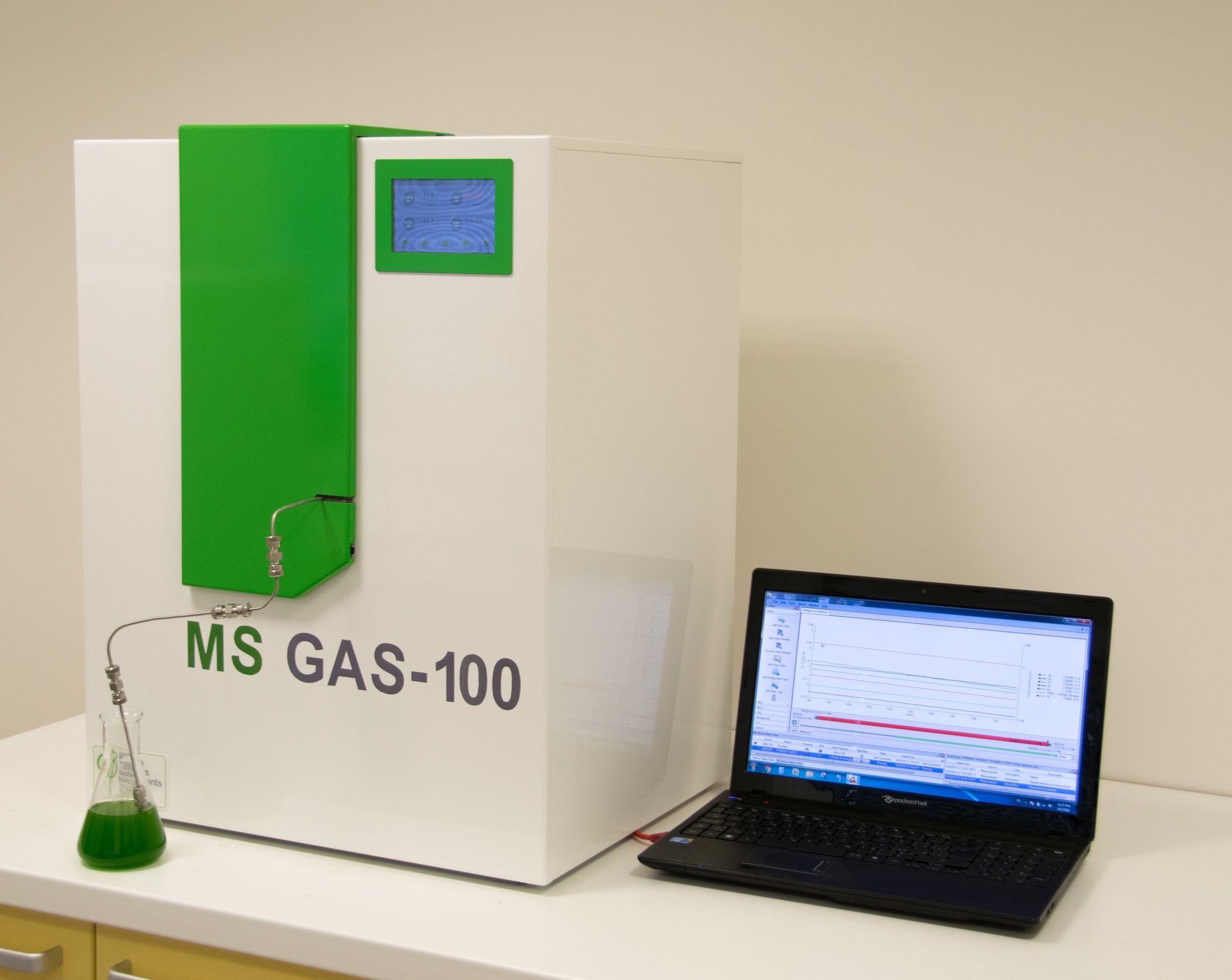

    • Возможность жидкофазного анализа (через мембрану) или непосредственного анализа из газовой среды

Технические характеристики

Анализатор масс

  • Призма (PrismaPlus/PrismaPro, Pfeiffer Vacuum)
  • Диапазон масс: 1–100, 1–200, 1–300 amu
  • Ионный источник: открытый, EI (electron impact), 2 филамента (IrY)

Детекторы

  • Farraday: чувствительность ~10 ppm
  • C-SEM: чувствительность ~100 ppb

Вакуумная часть

  • Насосы:
    • Турбомолекулярный HiPace
    • Мембранный MVP (предварительная откачка)
  • Датчики давления:
    • Высоковакуумный (в измерительной камере)
    • Впускной (inlet) – защита MS

Инлеты

  • Мембранный зонд (стандарт PDMS)
  • Игольчатый клапан (needle valve) (опционально)

Термостат/Охлаждение

  • Отопление: до +100 °C (100 W)
  • Stirling cooler: до -80 °C

Устройство

  • Габариты: ~54,5 × 72 × 45,5 см
  • Масса: ~65 кг
  • Питание: 110–240 В, 50–60 Гц
  • Интерфейсы: USB, RS232, Ethernet (TCP/IP)

ПО

  • Quadera (PrismaPlus) / PV Mass Spec (PrismaPro)
  • Гибкое построение методов (спектральные интервалы, временные протоколы)
  • Экспорт данных, отображение онлайн

Версии (Примеры)

Тип Детектор Диапазон масс
MS GAS–100 / F Farraday 1–100
MS GAS–100 / SEM Farraday + C-SEM 1–100
MS GAS–200 / F Farraday 1–200
MS GAS–200 / SEM Farraday + C-SEM 1–200
MS GAS–300 / F Farraday 1–300
MS GAS–300 / SEM Farraday + C-SEM 1–300

Дополнительные аксессуары

  • Gas dosing valve kit: набор для ввода газовой пробы (needle valve).
  • Membrane probe kit: дополнительные детали для сборки/замены мембран (PDMS), трубок.
  • Set for modular inlet preparation: адаптеры, ferrules, трубки, резаки для капилляров.
  • Special components kit: переходники, фильтр, уплотнения VCR.

Mass Spectrometer MS GAS – универсальная платформа для онлайн-анализа газов и летучих соединений. Благодаря мембранному зондированию и гибким inlet-опциям прибор легко адаптируется к задачам анализа растворённых и газообразных веществ, обеспечивая высокую чувствительность (до ppb уровней) и широкий спектральный диапазон масс (до 300 amu)
