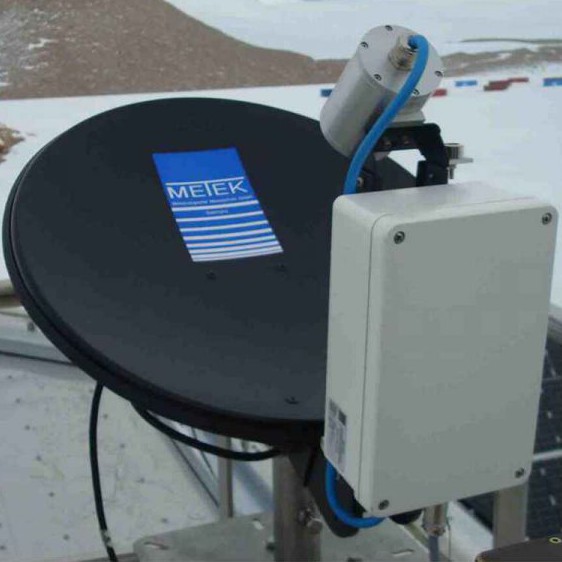

Микро-Дождевой Радар MRR-2
MRR-2 — это уникальный метеорологический радар-профилер от METEK, работающий в диапазоне K-диапазона (24,23 ГГц) и позволяющий исследовать доплеровские спектры гидрометеоров (дождь, снежинки, мокрый снег и др.) на высотах от 15 м до 6000 м. Прибор подходит для различных метеорологических задач — от изучения процессов формирования и таяния осадков до калибровки радиолокаторов.
Ключевые особенности
Вертикальный профиль осадков
- Измерение доплеровских спектров, распределения капель по размерам (DSD), эквивалентной отражательной способности, вертикальной скорости, интенсивности осадков (rain rate), содержания жидкой воды и т.д.
- Расчёт полного распределения размеров капель (Drop Size Distribution).
- Автоматическое обнаружение уровня таяния (melting layer).
- Определение замёрзших частиц.
- Дальность до 6000 м (30 диапазонов по высоте).
Низкие затраты на обслуживание
- Высокая надёжность, длительная беспилотная эксплуатация (unattended operation).
- Слабая чувствительность к ветру, брызгам и окружению (зданиям, деревьям и т.п.).
Обогрев антенны
- Защита от обледенения для бесперебойной работы в холодных условиях.
Широкая сфера применения
- Контроль зоны таяния (melting layer).
- Калибровка метеорологических радиолокаторов.
- Классификация текущих погодных условий.
- Изучение гидрометеоров на отдалённых объектах (полярные станции, горные районы и т.д.).
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Частота | 24,23 ГГц (K-диапазон) |
| Режим работы | FMCW |
| Мощность излучения | 50 мВт |
| Частота выборки | 125 кГц |
| Время сбора одного спектра | 32,8 мс |
| Разрешение по скорости | 0,188 м/с |
| Диапазон скоростей (Nyquist) | 0…12,3 м/с |
| Число уровней по высоте | 30 |
| Интервал между спектрами | ~10 с |
| Шаг по высоте (адаптивно) | 10…200 м |
| Минимальная отражательная способность (−2 дБZ на 1000 м при Δz=100 м, Δt=60 с) | ~−2 дБZ |
| Диаметр антенны | ~600 мм (офсетная) |
| Коэффициент усиления антенны | 40,1 дБи |
| Угол раскрытия (3 дБ) | ~1,5° |
| Масса | ~15,5 кг |
| Питание | 230/115 В AC, ~25 Вт |
Преимущества и применение
Мониторинг зоны таяния
Отслеживание процесса перехода кристаллических осадков (снег, мокрый снег) в дождь, т.н. «яркая полоса» (bright band).Калибровка радиолокаторов
Сопоставление измеренного дождевого потока (rain rate) с радиолокационными данными повышает точность крупных РЛС.Глобальная работоспособность
- Простая установка; минимальная зависимость от ландшафта.
- Подходит для горных, прибрежных или полярных регионов.
Широкие исследования осадков
- Распределение капель по диаметрам (DSD).
- Изучение микрофизических процессов формирования осадков.
- Классификация текущей погоды.
MRR-2 незаменим для климатических и гидрометеорологических исследований. Он служит надёжным инструментом при долгосрочных мониторинговых программах, обеспечивая высокое разрешение по времени (до десятков секунд) и по высоте (десятки метров).
Почему METEK?
- Высокое качество в области сенсорики и удалённых измерений (remote sensing).
- Мировой опыт: оборудование METEK используется метеослужбами, в научных проектах, на аэродромах, электро- и гидростанциях по всему миру.
- Инновации с 1989 года: надёжные решения от квалифицированных инженеров и учёных.
