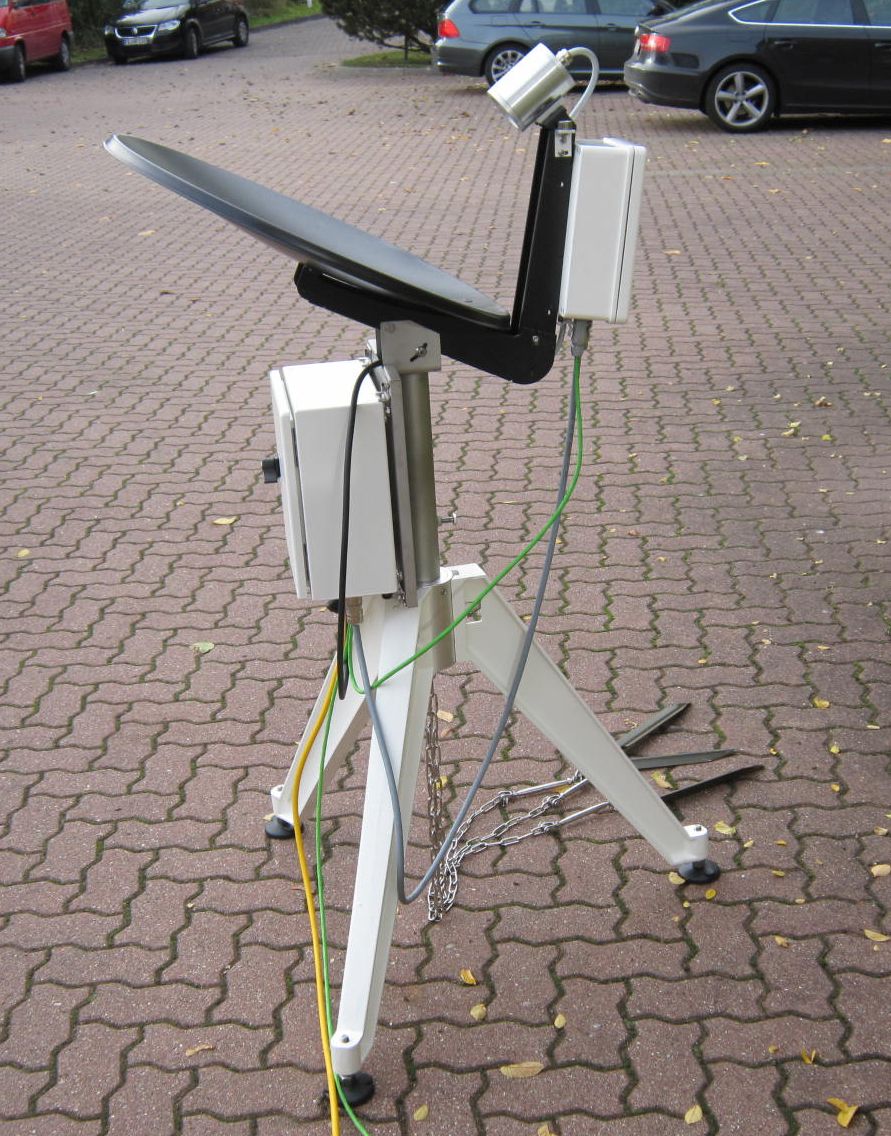

Микро-Дождевой Радар MRR-PRO
MRR-PRO представляет собой продвинутый метеорологический радар-профилер, способный измерять доплеровские спектры гидрометеоров на высотах от 15 м до 6000 м. Является преемником популярного MRR-2, сочетая проверенный принцип измерений с современным высокопроизводительным аппаратным обеспечением для обработки данных.
Ключевые особенности
Современное аппаратное обеспечение
- Встроенная платформа для оценки микродождевых радарных данных (Micro Rain Radar).
- Компактная и полностью автономная система с интегрированной обработкой и генерацией выходных данных.
Профилирование в вертикальном разрезе
- Доплеровские спектры, распределение капель по размерам (Drop Size Distribution), эквивалентная отражательная способность, вертикальная скорость, спектральная ширина, интенсивность дождя (rain rate), содержание жидкой воды и т.д.
- Автоматическое определение слоя таяния (melting layer), отслеживание формирования капель и снежных кристаллов.
Гибкие настройки по высоте и времени
- Количество высотных диапазонов (до 256) — настраивается пользователем.
- Разрешение по высоте: от 10 до 500 м.
- Интервалы усреднения данных от 1 с и выше.
Минимальные требования к обслуживанию
- Нет сложных механических узлов, низкая потребность в регулярном сервисе.
- Простая логистика и монтаж, невысокие требования к площадке установки.
Повышенная точность
- Улучшенные алгоритмы коррекции ослабления сигнала (attenuation correction).
- Минимальная отражательная способность, детектируемая на расстоянии 500 м (при Δz=100 м, Δt=10 с): ~−8 дБZ.
Удобный интерфейс
- Веб-интерфейс для настройки и просмотра данных в режиме реального времени.
- Поддержка форматов данных, включая NetCDF, упрощающих интеграцию с исследовательскими и операционными системами.
Применение
- Обнаружение зоны таяния (melting layer)
- Калибровка радиолокационных систем погоды (weather radars)
- Классификация текущих погодных явлений
- Исследование гидрометеоров в отдалённых локациях (в т.ч. горных, полярных районах)
Технические характеристики
| Параметр | Значение |
|---|---|
| Частота | 24,23 ГГц (K-band) |
| Тип работы | FMCW |
| Мощность излучения | 50 мВт |
| Частота выборки | 500 кГц |
| Время сбора одного спектра | ≥1,6 мс |
| Интервал усреднения (настраиваемый) | ≥1 с |
| Duty cycle (эффективная часть выборки в рамках интервала усреднения) | >99 % |
| Разрешение по скорости (настраиваемое) | 0,05…6,00 м/с |
| Максимальный диапазон скоростей (Nyquist) | 6…98 м/с |
| Число уровней по высоте (настраиваемое) | 16…256 |
| Высотное разрешение (настраиваемое) | 10…500 м |
| Мин. отражательная способность (при 500 м, Δz=100 м, Δt=10 с) | ~−8 дБZ |
| Диаметр антенны | ~600 мм (офсетная) |
| Коэффициент усиления антенны | ~40,1 дБи |
| Ширина луча (3 дБ) | ~1,5° |
| Масса | ~20 кг |
Преимущества MRR-PRO
- Продвинутая обработка данных: новое «железо» обеспечивает повышенную скорость вычислений, улучшенную коррекцию ослабления и точное извлечение параметров осадков.
- Широкий динамический диапазон: высоты от 15 м до 6000 м, что позволяет детально рассмотреть процессы формирования, перераспределения и выпадения осадков.
- Удобная интеграция: форматы данных совместимы с распространёнными метеорологическими системами, web-интерфейс упрощает настройку и дистанционный мониторинг.
- Минимальное обслуживание: при должном монтаже и базовой защите прибор способен работать в автономном режиме длительное время.
Почему METEK?
- Высокое качество и инновационность решений в области дистанционного зондирования осадков (Radar Remote Sensing).
- Богатый опыт: продукция METEK применяется как в научных проектах, так и в операционных метеослужбах, аэропортах, энергетических компаниях и т. д.
- Надёжность: оборудование тестируется в различных климатических условиях, что подтверждает стабильную работу в долгосрочных наблюдениях.
MRR-PRO — оптимальный выбор для исследователей и метеорологических служб, стремящихся получить максимальную детализацию структуры осадков, включая формирование снежных кристаллов, зону таяния и фазовые переходы, а также возможность калибровки метеорадаров в единой удобной системе.
