MIRA-10 - облачный радар X-диапазона, Metek

MIRA-10 даёт детальное доплеровское представление о движении и распределении частиц в облаках (по скорости, отражательной способности, спектральной ширине), что крайне важно для прогнозирования осадков, изучения динамики атмосферных процессов и авиаметеорологической безопасности.

Облачные радары
METEK GmbH Germany

: Облачный радар X-диапазона

MIRA-10 — это вертикально ориентированный радар X-диапазона, специально предназначенный для сбора доплеровских спектров и расчёта моментов сигналов от жидких и замёрзших гидрометеоров. Отличается использованием твердотельного усилителя (Solid State Amplifier) в передатчике и возможностью работать в двух режимах: коротких импульсов (pulse mode) либо частотно-модулированных импульсов (pulse compression mode).

Ключевые особенности

  1. Два режима работы

    • Pulse Mode
      • Классическая передача коротких импульсов длительностью от 100 до 400 нс (соответствует разрешению по дальности 15–60 м).
      • Подходит, если требуется небольшая «мёртвая зона» (минимальный интервал от антенны до первого валидационного дальностного строба) и достаточная чувствительность.
    • Pulse Compression Mode
      • Передача более длинных частотно-модулированных (Chirp) импульсов для наращивания средней мощности при ограничении пикового уровня (так как Solid State Amplifier имеет ограниченный пик).
      • Применение техники «корреляции с переданным сигналом» (matched filter) позволяет повысить чувствительность без потери пространственного разрешения.

  2. Твердотельный передатчик

    • Пиковая мощность около 800 Вт (в Solid State режиме).
    • Средняя мощность до 40 Вт (за счёт увеличения длительности импульса).
    • Частотный диапазон 9,2…9,6 ГГц (X-диапазон).

  3. Чувствительность и разрешение

    • Возможность обрабатывать до 800 дальностных отсчётов (range gates).
    • При режимах импульсов 100…400 нс достигается разрешение 15…60 м.
    • В режиме Pulse Compression улучшенная чувствительность (при сохранении мелкодисперсного разрешения).

  4. Direct Digital Synthesizer (DDS)

    • Генерация ЧМ-сигнала (Chirp) для режима компрессии.
    • Чёткая цифровая модуляция позволяет легко подстраивать параметры спектра.

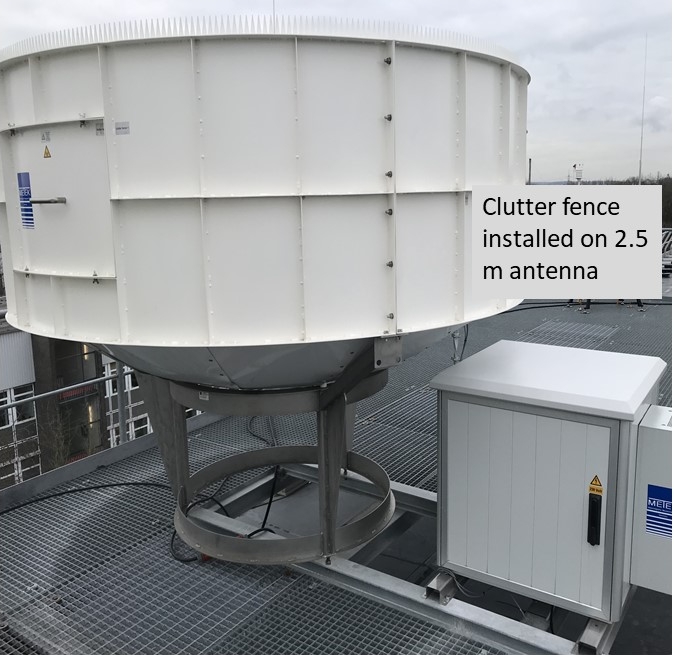

  5. Большая антенна

    • Стандартная конфигурация предусматривает 2,4 м параболическую антенну, что обеспечивает узкий луч и высокое усиление.

Преимущества и применение

  • Гидрометеорологические исследования: измерение структуры облаков, определение фазового состава (дождь, снег, градина, кристаллы), изучение микро- и макрофизики осадков.
  • Режим кратких импульсов: подходит при необходимости минимальной «мёртвой зоны» и средней чувствительности.
  • Режим компрессии: повышенная средняя мощность и, следовательно, улучшенная дальность/чувствительность при сохранении высокой разрешающей способности.
  • Твердотельный усилитель: повышенная надёжность, меньший нагрев, отсутствие деталей, подверженных быстрому износу (по сравнению с магнетронами в Ka- или W-диапазоне).

MIRA-10 даёт детальное доплеровское представление о движении и распределении частиц в облаках (по скорости, отражательной способности, спектральной ширине), что крайне важно для прогнозирования осадков, изучения динамики атмосферных процессов и авиаметеорологической безопасности.
