Коротко о модели:

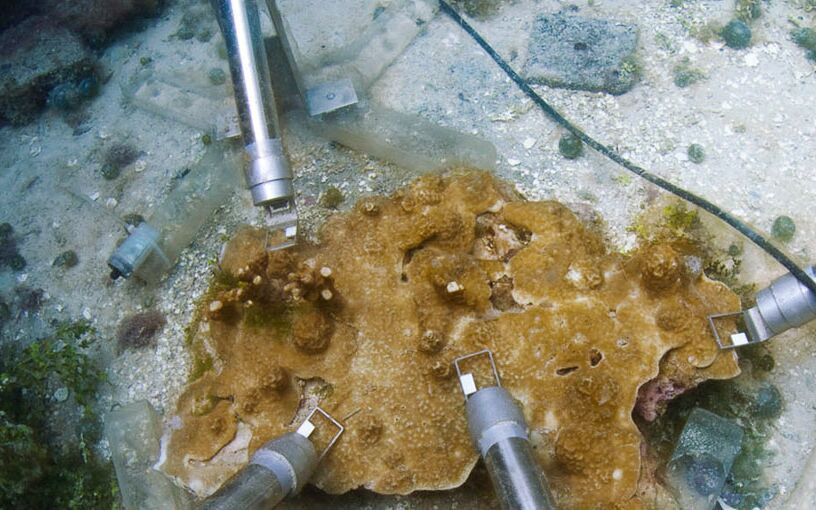

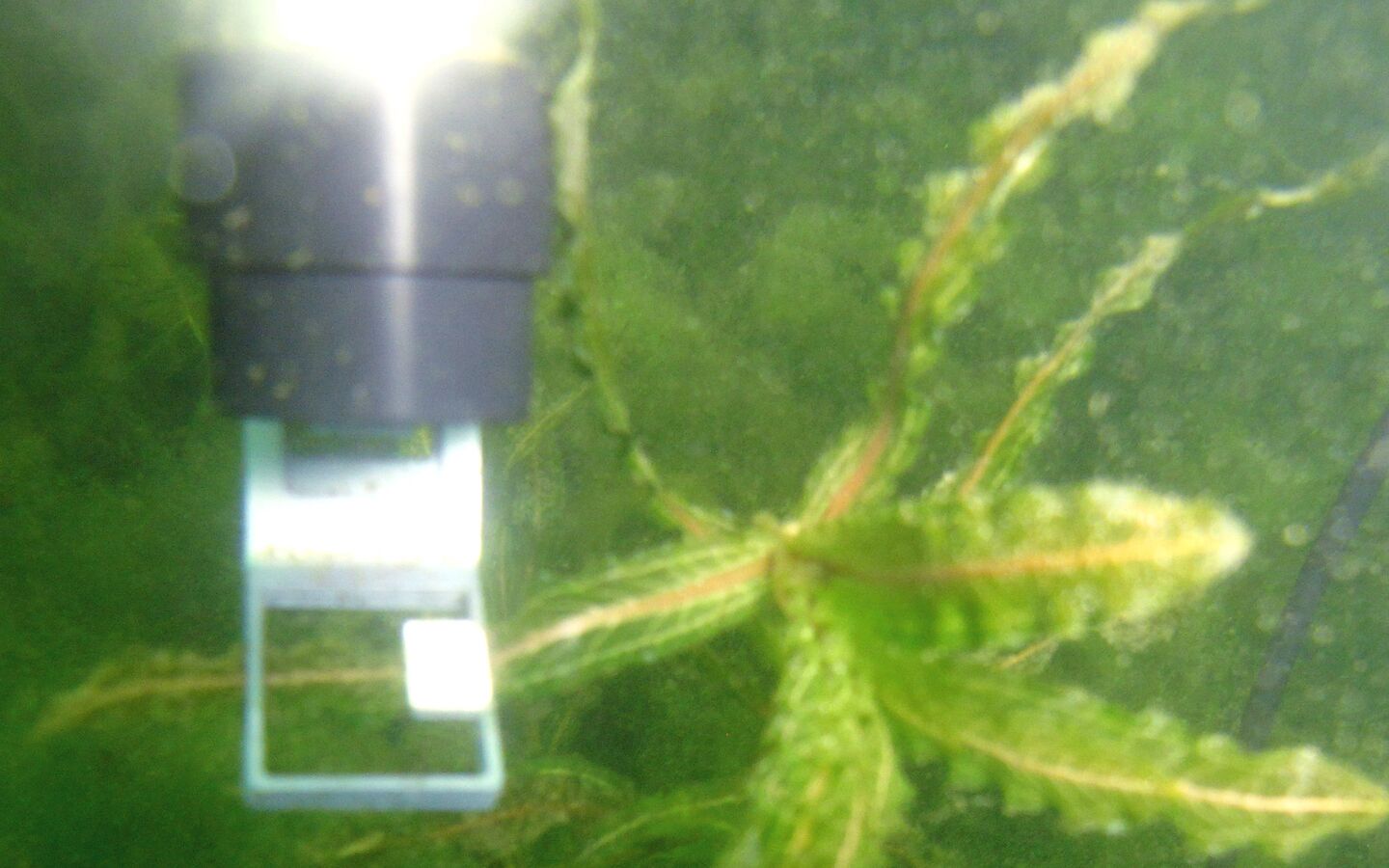

создан специально для постоянного мониторинга нескольких образцов одновременно в естественных природных условиях в течение длительного времени без необходимости вмешательства оператора;
до семи измерительных эмиттерно-детекторных модулей MONI-HEAD;
единый контрольный модуль;
дистанция от измерительных модулей до контрольного модуля – до 10 метров;
встроенный датчик измерения температуры;
встроенный квантовый датчик освещенности ФАР;
все компоненты являются водонепроницаемыми и защищенными от внешних воздействий;
материал измерительных модулей MONI-Head – алюминий или нержавеющая сталь.
Флуориметр MONITORING-PAM доступен в версиях ONLINE и STAND-ALONE, при этом предлагаются комплекты, оснащенные тремя либо четырьмя измерительными модулями. Флуориметр MONITORING-PAM в версии ONLINE (MONI-SET3 / MONI-SET4) состоит из трех или четырех блоков эмиссии/детекции флуоресценции MONI-Head/485 и интерфейсного блока MONI‑IB4/LAN. Флуориметр MONITORING-PAM в версии STAND-ALONE (MONI-SET3-DA / MONI-SET4-DA) состоит из трех или четырех блоков эмиссии/детекции флуоресценции MONI-Head/485, интерфейсного блока MONI‑IB1, MONI-IB1, а также в комплект входят две солнечные батареи 10Вт MONI-SP.
Версия MONITORING-PAM ONLINE требует для работы подключения к источнику электропитания переменного тока и к компьютеру. Версия MONITORING-PAM STAND-ALONE получает электропитание от аккумуляторов и солнечных батарей и таким образом является полностью автономной.

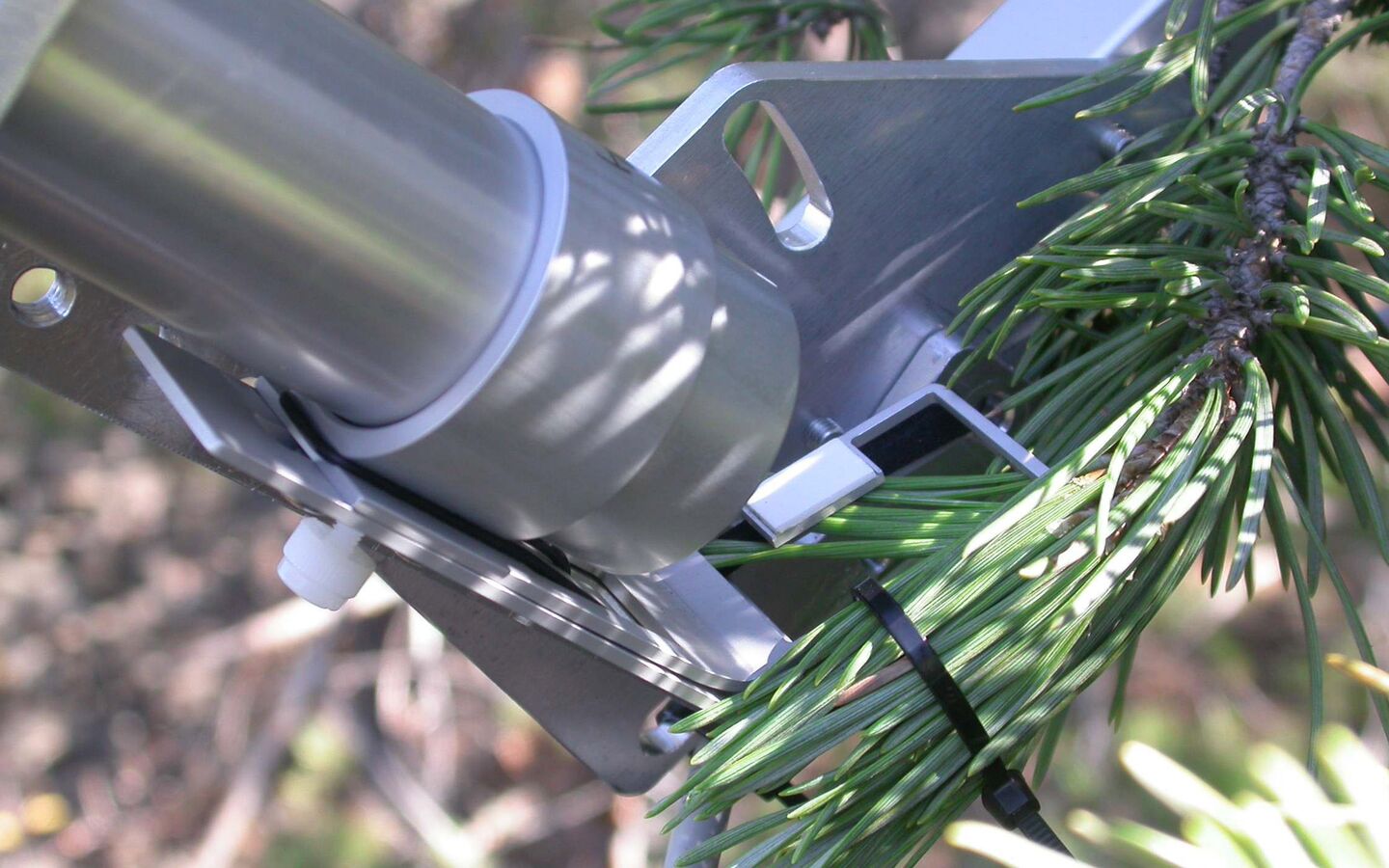

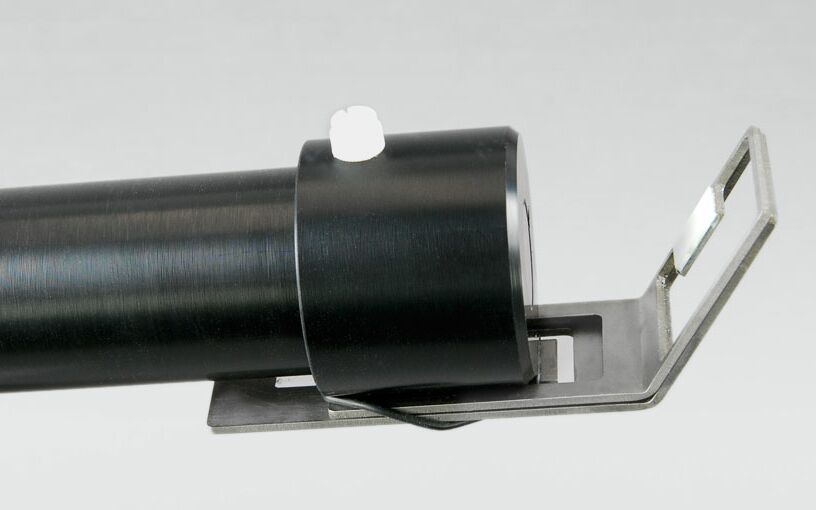

Измерительные модули MONI-Head/485 оснащены специальными держателями-зажимами для листьев, которые оборудованы диффузорами / рефлекторами белого цвета, которые служат для PAR-детекции в точке измерения флуоресценции. Модуль MONI-Head/485 оснащены также датчиками температуры и уровня освещенности. Измерение параметров флуоресценции с помощью метода насыщающих импульсов (Saturation Pulse) дает возможность получать точные и надежные данные по процессам фотосинтеза, протекающим в образцах в течение длительного времени в реальных природных условиях.
Характеристики:
| Характеристики | Значение |
|---|---|
| Измерительный модуль MONI-HEAD/485 | |
| Корпус | Водонепроницаемый алюминиевый цилиндр |
| Линза | Шаровая для фокусировки измерительного света, актиничного облучения, насыщающих световых импульсов, для сбора флуоресценции |
| Зажим для образца | |
| Рамки (35 x 25 мм) | Две алюминиевые и эластичное кольцо |
| Расстояние до MONI-HEAD/485 | 25 мм |
| Угол между оптическими осями MONI-HEAD/485 и зажима | 120° |
| Комбинированный кабель (интерфейсный кабель / кабель питания) | Стандартная длина 10 м |
| Детекция сигналов | |
| Флуоресценция | PIN-фотодиод защищенный фильтром типа «long-pass» (λ (T 50%) = 645 нм). Селективный усилитель для измерения ПАМ-флуоресценции |
| Естественная освещенность | Интегрированный квантовый датчик (фотодиод защищенный фильтрами ближнего инфракрасного света, измеряющий излучение отраженное от 13 x 7 мм оптически-диффузного тефлоновой пластинки вмонтированной в зажим для листа |
| Температура | Встроенный температурный датчик |
| Источники света | |
| Источник измерительного света | «синие» светодиоды, максимум излучения при длине волны 466 нм, ширина при половине максимума 22 нм |
| Диапазон интенсивности |
|
| Источник актиничного света и насыщающих импульсов | Тот же что и для измерительного света |
| Интенсивность облучения | 1500 и более чем 8500 µmol/(m2*s), соответственно |
| Электропотребление |
|
| Диапазон рабочих температур | от -15 до +40°С |
| Размеры | Диаметр 30 мм, длина 280 мм |
| Вес | 250 г (алюминиевое исполнение) |
| Интерфейсный блок MONI-IB4/LAN | Алюминиевый корпус, интерфейсы USB-B, RS-232, Ethernet, коннекторы для четырех измерительных модулей MONI-HEAD/485 (или для одной системы MONI-DA) |
| Измеряемые и рассчитываемые параметры флуоресценции | Fo, Fm, Fm\', f, fo\' (рассчитываемый), Fv/Fm (max. Yield), delta F/Fm\' (yield), qp, qn, ql, npq, yield(npq), yield(no), etr (ppfd x delta f/fm\'), PPFD, °C |
| Размеры (Д х Ш х В) | 120 x 93 x 30 мм |
| Вес | 400 г |
| Источник питания | Вход 100 - 240 Вольт, 50 - 60 Гц, выход: 19 Вольт, 3,7 A |
| Интерфейсный блок MONI-IB1 | Алюминиевый корпус, интерфейс USB-B, RS-485 |
| Измеряемые и рассчитываемые параметры флуоресценции | Fo, Fm, Fm\', f, fo\' (рассчитываемый), Fv/Fm (max. Yield), delta F/Fm\' (yield), qp, qn, ql, npq, yield(npq), yield(no), etr (ppfd x delta f/fm\'), PPFD, °C |
| Размеры (Д х Ш х В) | 97 x 63 x 35 мм |
| Вес | 270 г |
| Базовый модуль MONI-DA | |
| Корпус | Водонепроницаемый цилиндр, выполненный из поливинилхлорида / полиоксиметилена |
| Коннекторы | Для подсоединения интерфейсного модуля и семи измерительных модулей MONI-HEAD/485 |
| Размеры | диаметр 160 мм х длина 240 мм |
| Встроенная память flash | объем 8 Мб |
| Карта памяти повышенной надежности | Объем 512 Мб, формат microSD |
| Возможности передачи данных | Через мобильный телефон, спутниковый модем, коммуникационный порт RS-485 |
| Энергопотребление | 5 мВт в режиме ожидания, в рабочем режиме – в зависимости от количества подключенных измерительных модулей MONI-HEAD/485 |
| Встроенный аккумулятор | LiFePO4 (12 V / 7.5 Ah (96 Wh) |
| Диапазон рабочих температур | от -30 до +60 °C |
| Вес | 5,4 кг |
| Солнечная панель MONI-SP | |
| Панель | Поликристаллизованная, характеризующаяся высокой погодоустойчивостью |
| Соединительный кабель | 4 м |
| Разъем | Для подсоединения к базовому блоку MONI-DA (Несколько панелей могут быть соединены параллельно для обеспечения электропитания в условиях ограниченной солнечной инсоляции) |
| Электроспецификация | Vmax 15.0 V, Imax 0.63 A (при инсоляции 1000 W/m2), VOC 19.6 V, ISC 0.80 A |
| Размеры | 50 x 35 см |
| Вес | 1,2 кг (в т.ч. кабель и коннектор) |
