NR01 — радиометр-балансомер 4-х компонентный, Hukseflux


NR01 обеспечивает надёжные, точные данные, необходимые для расчёта таких параметров, как продолжительность солнечного сияния, баланс излучения и температуры неба и поверхности с учетом радиационных поправок.


Радиометры
Hukseflux Thermal Sensors

NR01 Нет-радиометр

Измеряемые величины (обязательные):

  • Исходящий (восходящий) солнечный (коротковолновый) поток
  • Исходящий (вниз направленный) долгноволновой поток
  • Глобальное солнечное излучение
  • Чистое (нетто) излучение
  • Отражённое солнечное излучение
  • Восходящий долгноволновой поток

Дополнительно (опционально):

  • Альбедо или отражательная способность
  • Температура неба
  • Продолжительность солнечного сияния
  • Температура поверхности

В комплекте поставляемые датчики:

  • 2 идентичных пиранометра с плоским спектральным откликом (класс C по стандарту ISO 9060)
  • 2 идентичных пиргометра с углом обзора 150°

Спектральный диапазон (солнечный):
285 – 3000 нм

Калибровка (солнечный):
Отслеживается по стандарту WRR, погрешность < 2,4 %

Спектральный диапазон (долгноволновой):
4,5 – 42 мкм

Калибровка (долгноволновой):
Отслеживается по стандарту WISG, погрешность < 7 %

Датчик температуры:
Pt100 (для компенсации температуры корпуса)

Нагрев для пиргометров:
Встроенный нагрев (1,5 Вт при 12 VDC) предотвращает конденсацию, особенно в ночное время

Монтаж:
Прибор оснащён двухосевым механизмом выравнивания, который подходит для установки на трубе NPS 1"
В комплекте поставляется шим для альтернативного монтажа на трубе NPS 3/4 (трубы не входят в комплект)

Стандартная длина кабеля:
2 кабеля по 5 м (опции: удлинённые кабели, кратные 5 м; свыше 20 м – кратны 10 м)

Обязательные измеряемые величины:

  • Температура корпуса прибора

Опции:

  • Замена Pt100 на 10 кОм термистор

Описание

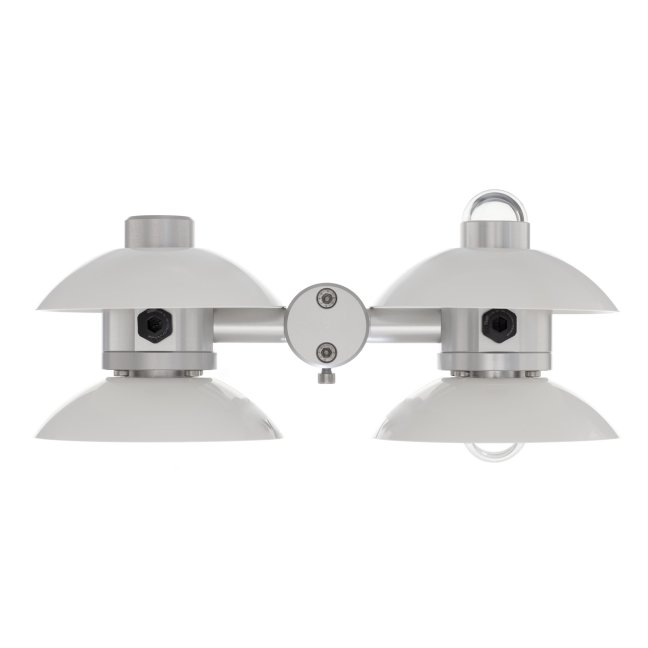

NR01 — это передовой 4-компонентный нет-радиометр, предназначенный для измерения всех четырёх составляющих радиационного баланса поверхности:

  • Входящего и исходящего солнечного излучения (с помощью пиранометров)
  • Входящего и исходящего долгноволнового излучения (с помощью пиргометров)

На основе этих измерений рассчитывается чистое (нетто) излучение поверхности. Для корректного расчёта температуры неба и поверхности прибор использует встроенный датчик температуры (Pt100), который компенсирует влияние нагрева пиргометров согласно закону Стефана–Больцмана.

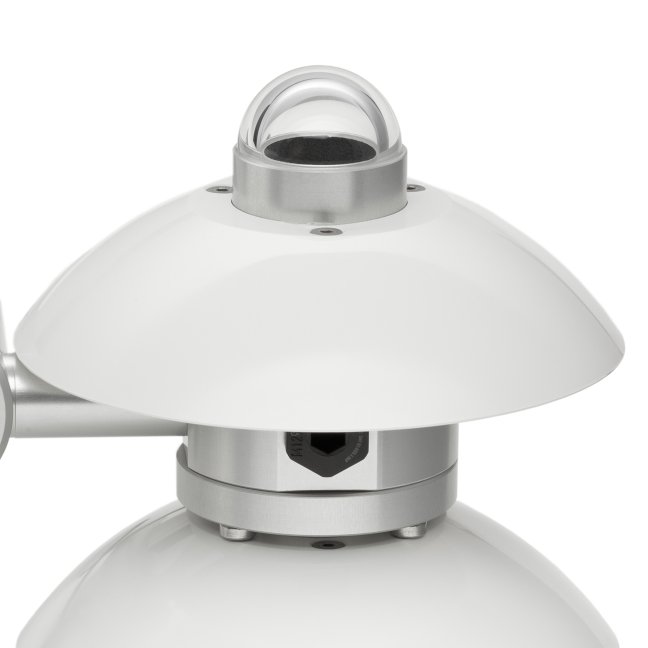

Чтобы предотвратить конденсацию воды на окнах пиргометров, NR01 оснащён внутренним нагревом вблизи датчиков долгноволнового излучения. Это обеспечивает стабильность измерений даже в ночное время, когда риск конденсации особенно высок. Кроме того, солнечные смещения в измерениях долгноволнового излучения минимальны.

Модульная конструкция NR01 позволяет легко разбирать прибор для замены отдельных датчиков и их перекалибровки по той же процедуре. Благодаря компактности и легкости, прибор удобен для монтажа в полевых условиях, а также для установки в климатических и метеорологических сетях.

Предлагаемое применение NR01:

  • Измерения энергетического баланса поверхности
  • Оценка поверхностного теплового потока
  • Исследования в климатологии и метеорологии

NR01 обеспечивает надёжные, точные данные, необходимые для расчёта таких параметров, как продолжительность солнечного сияния, баланс излучения и температуры неба и поверхности с учетом радиационных поправок.
