Open FluorCam FC 800-O - система для имиджинга флуоресценции хлорофилла растений, PSI


Open FluorCam FC 800-O/1010 и FC 800-O/2020 – это модульные приборы с гибкой геометрией, предназначенные для работы с образцами различных размеров (от микротитровальных планшетов до небольших деревьев). Эти системы обеспечивают мультиспектральную и кинетическую флуоресцентную визуализацию и включают CCD-камеру, от четырех до пяти LED-панелей и опциональное колесо с фильтрами.


Флуоресцентные камеры
Photon Systems Instruments

Описание

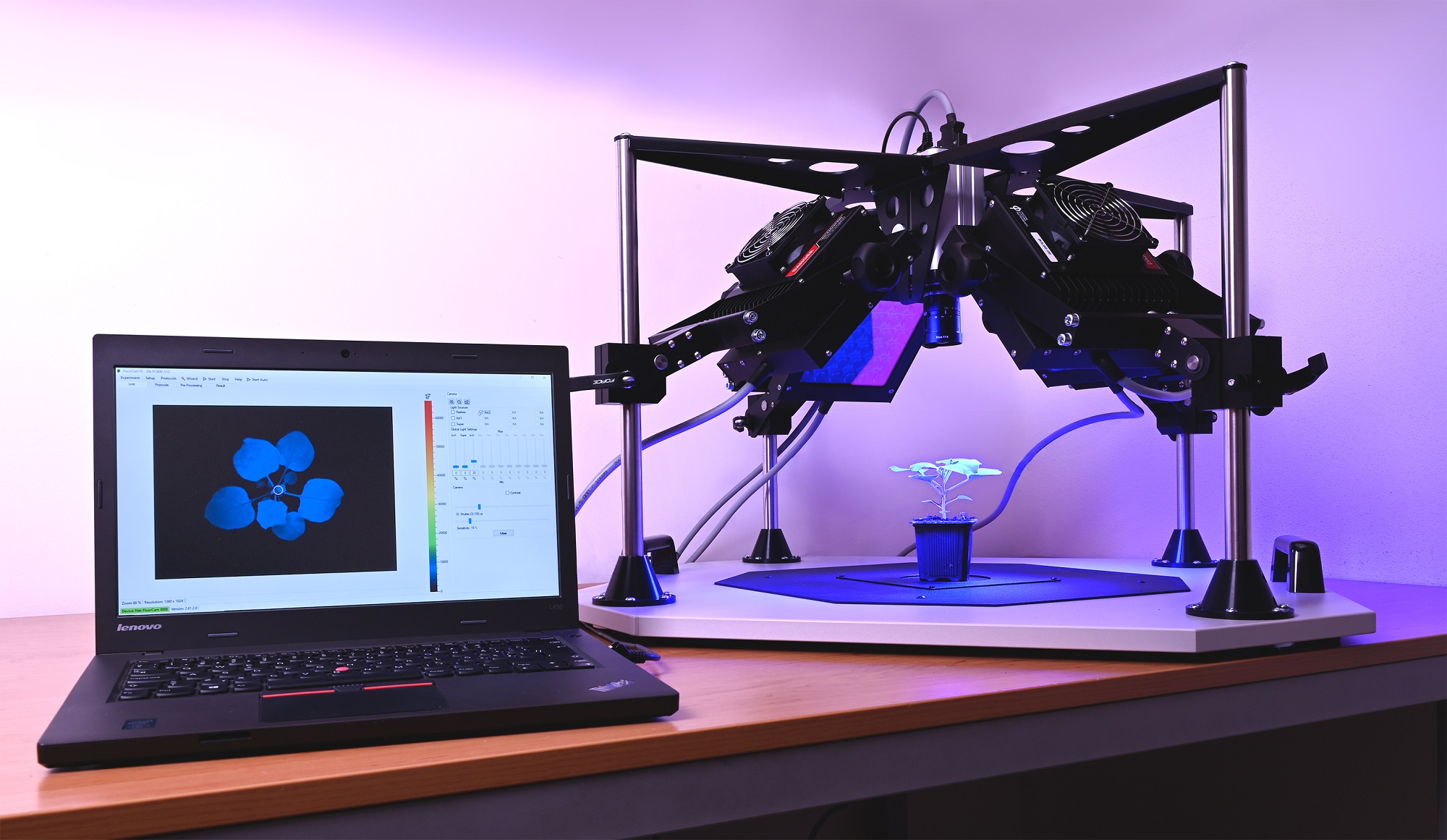

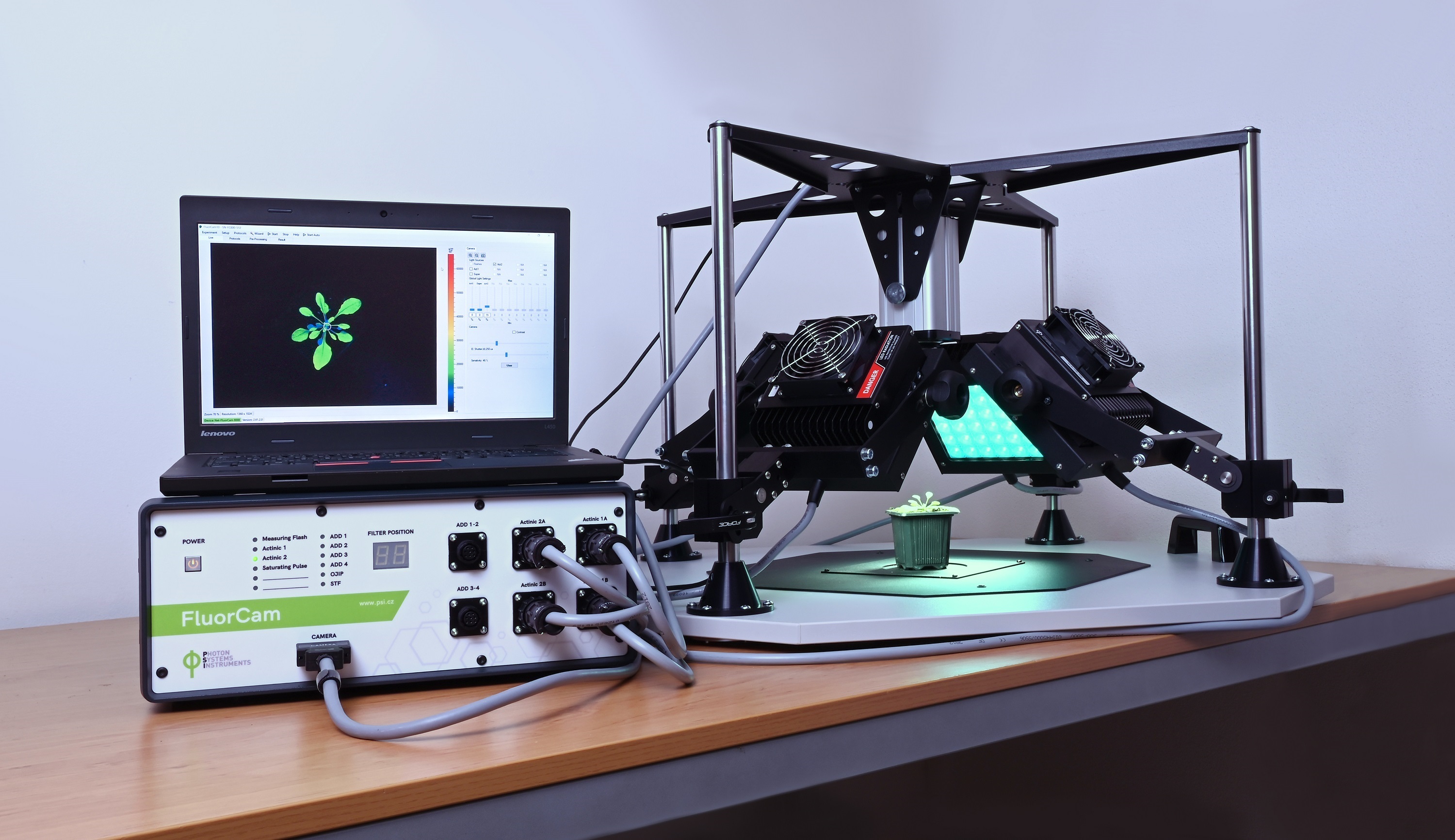

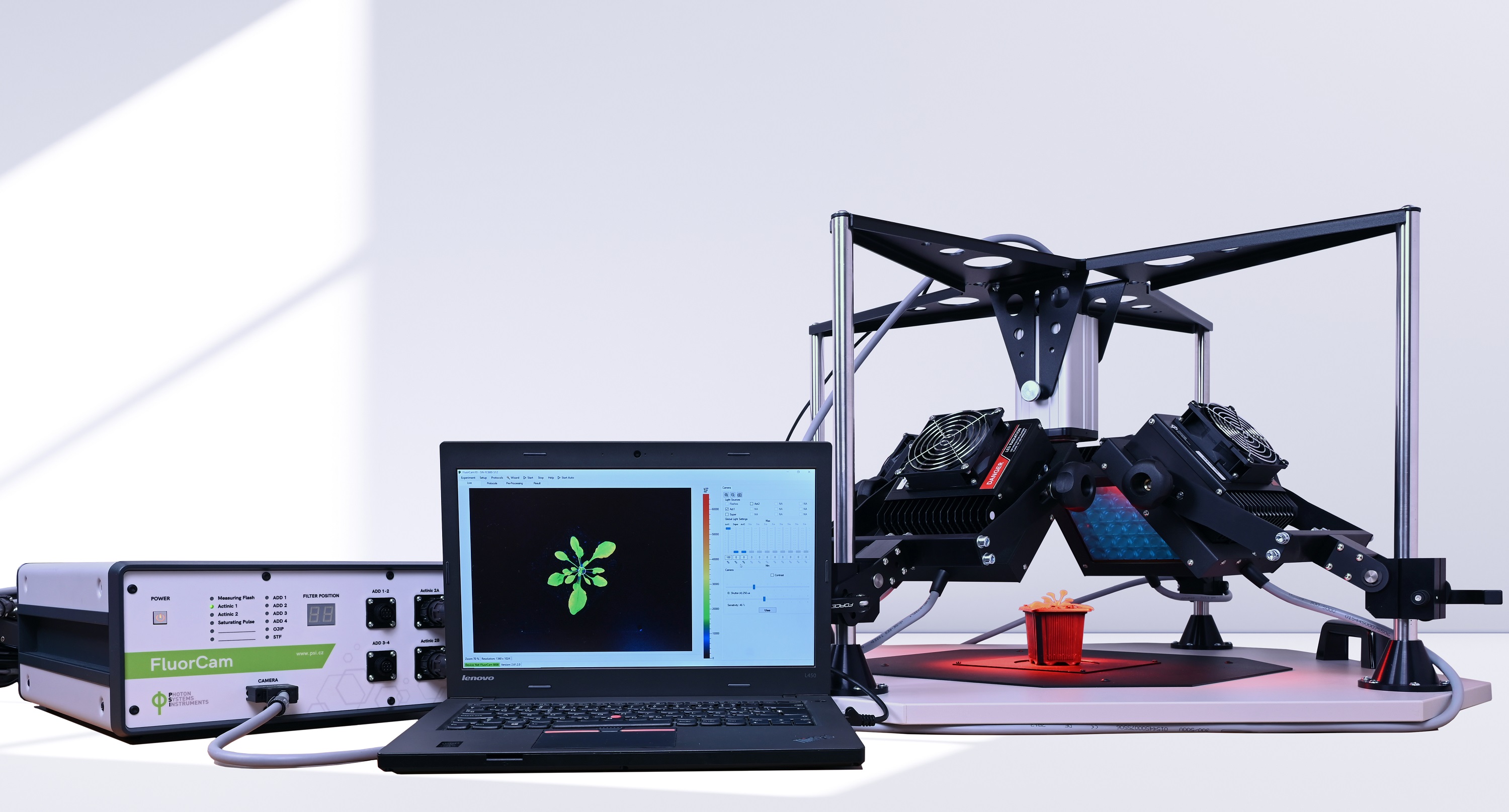

Open FluorCam FC 800-O/1010 и FC 800-O/2020 – это модульные приборы с гибкой геометрией, предназначенные для работы с образцами различных размеров (от микротитровальных планшетов до небольших деревьев). Эти системы обеспечивают мультиспектральную и кинетическую флуоресцентную визуализацию и включают CCD-камеру, от четырех до пяти LED-панелей и опциональное колесо с фильтрами.

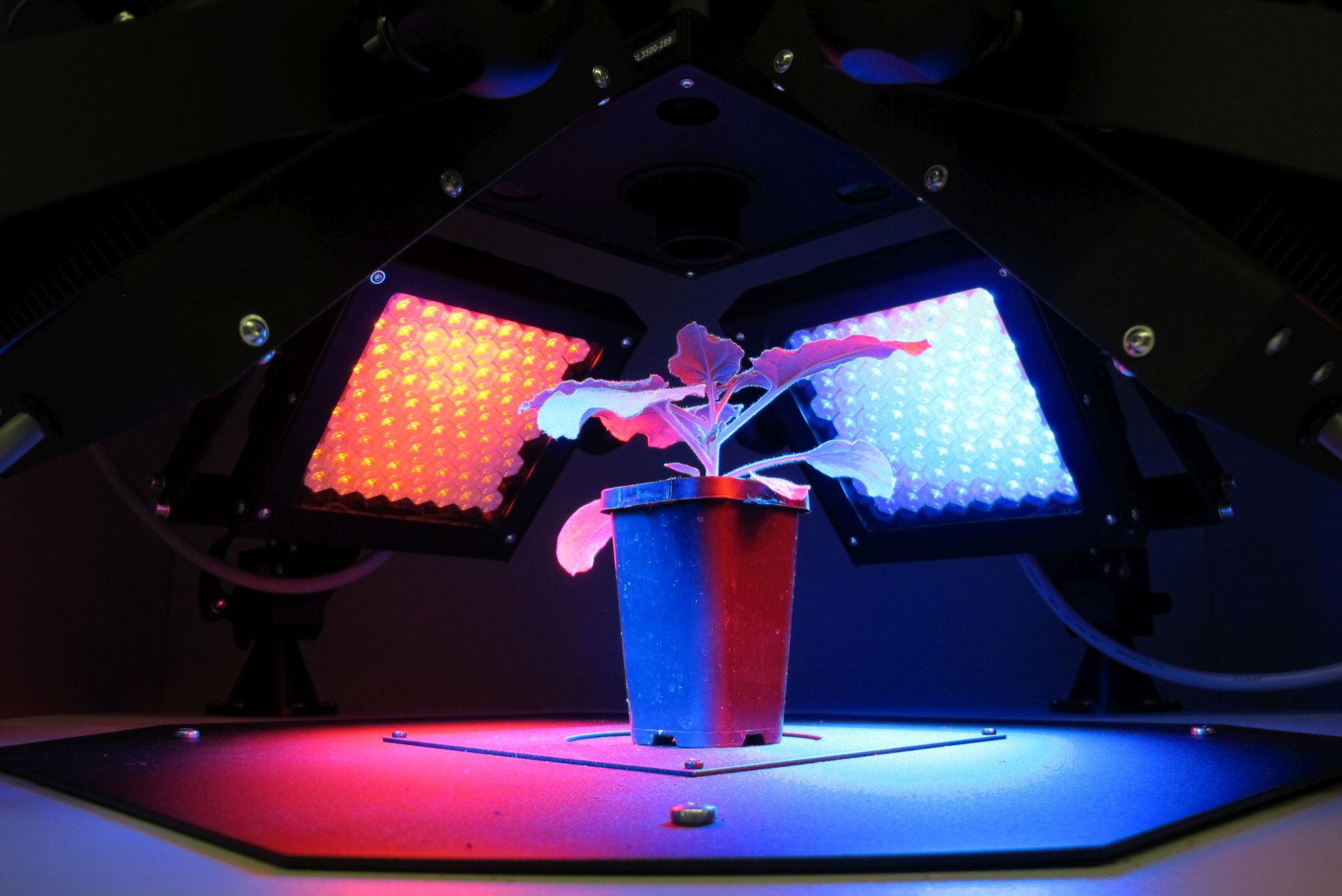

LED-панели могут быть размещены под разными углами и на разных расстояниях от образца. Положение камеры регулируется по высоте относительно образца. Размер панелей – 130×130 мм или 200×200 мм.

Основные характеристики

  • Модульная конструкция для работы с образцами разных размеров.
  • Простая адаптация образцов в темноте (при наличии опционального бокса).
  • Генерация изображений флуоресценции с отображением в псевдоцветах.
  • Полный кинетический анализ, визуализация транзиентов флуоресценции.
  • Настройка временных параметров и интенсивности актиничного света.

Источники света

  • Размер LED-панелей: 130×130 мм или 200×200 мм.

  • Цвета света:

    • Измерительный и актиничный свет: красно-оранжевый (617 нм), белый (6500 K).
    • Опционально: королевский синий (447 нм), синий (470 нм), зелёный (530 нм), циановый (505 нм), красный (627 нм), темно-красный (655 нм), янтарный (590 нм).
    • Дополнительные цвета: дальний красный (740 нм), глубокий красный (660 нм), ультрафиолетовый (365/385 нм), зелёный (523 нм), янтарный (590 нм).
  • Интенсивность актиничного света:

    • Стандартная: 300–2000 µmol·m⁻²·s⁻¹
    • Улучшенная версия: до 3000 µmol·m⁻²·s⁻¹
  • Интенсивность насыщающих импульсов (Super Pulse):

    • Стандартная: до 4000 µmol·m⁻²·s⁻¹
    • Улучшенная версия: до 6000 µmol·m⁻²·s⁻¹
  • Одиночный оборотный импульс (Single Turnover Flash, STF):

    • 120 000 µmol·m⁻²·s⁻¹ за 100 мкс (в версии QA re-oxidation)

Протоколы измерений

  • FV/FM (максимальный квантовый выход PSII)
  • Индукция по Каутскому
  • Анализ тушения (Quenching Analysis)
  • Световые кривые (Light Curve)

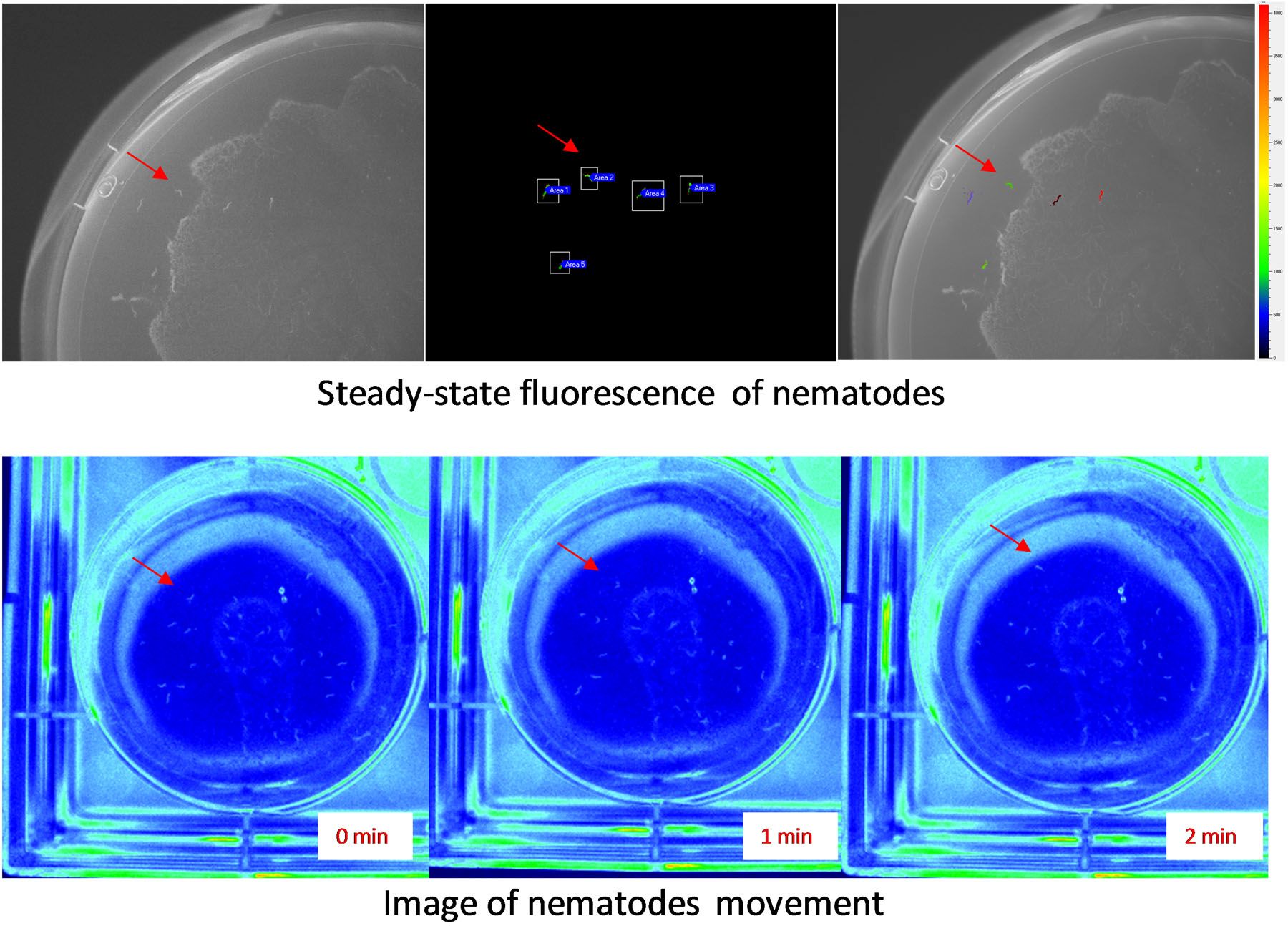

  • Стационарная флуоресценция (ChlF, GFP и другие белки; требуется фильтр-колесо)
  • Многоцветная флуоресценция (например, F440, F520, F680, F740; требуется фильтр-колесо)
  • PAR-поглощение (необходимы фильтр-колесо и дополнительная дальне-красная панель)

Измеряемые параметры

  • Измеряемые: FO, FM, FV, FO', FM', FV', FT
  • Рассчитываемые (более 50 параметров): FV/FM, FV'/FM', PhiPSII, NPQ, qN, qP, Rfd, ETR (через протокол световых кривых), коэффициент PAR-поглощения и др.

Применение

  • Скрининг фотосинтетической активности и метаболических нарушений
  • Исследование биотического и абиотического стресса
  • Устойчивость растений к различным стрессам
  • Улучшение урожайности
  • Применение в сельском хозяйстве и садоводстве
  • Изучение роста и развития растений

Программное обеспечение

  • Автоматическое управление системой
  • Автоматизированные экспериментальные протоколы:
    • Предустановленные и пользовательские
    • Автоматическое повторение экспериментов
    • Поддержка штрих-кодов
  • Обработка изображений:
    • Автоматическая или ручная сегментация
    • Кинетический анализ данных
    • Инструменты манипуляций с изображениями
    • Экспорт в форматы текста, AVI, BMP или RAW
  • Совместимость: Windows 7 и выше

Технические характеристики

  • Размеры (Ш×Г×В): 737 × 737 × 435 мм
  • Вес: около 40 кг
  • Мощность: около 1100 Вт
  • Электропитание: 90–240 В

Камеры

  • Высокое разрешение: TOMI-2
  • Высокая скорость съемки: TOMI-3
