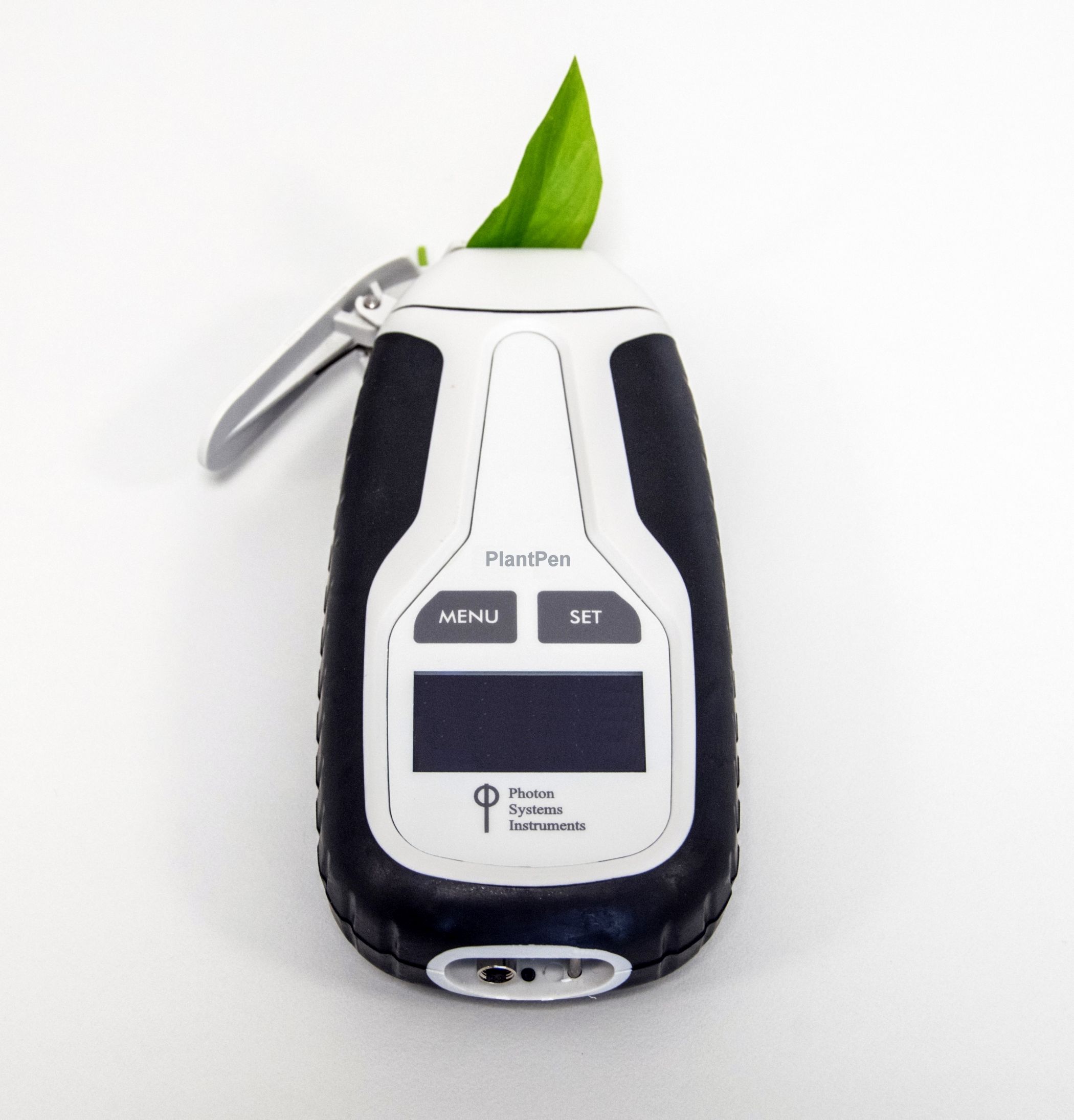

PlantPen — это портативный прибор, использующий метод отражения света, предназначенный для быстрого и удобного измерения содержания фотосинтетических пигментов в листьях растений. PlantPen измеряет и рассчитывает специальные индексы отражения, позволяющие оценить содержание хлорофилла, фотозащитных каротиноидов и других важных показателей живых растений.
Прибор представлен в двух основных версиях, измеряющих наиболее распространённые индексы:
- Фотохимический индекс отражения (PRI)
- Нормализованный вегетационный индекс (NDVI)
Полученные данные последовательно сохраняются во встроенную память устройства и передаются на ПК с помощью USB или Bluetooth.
Основные характеристики и возможности:
Версия PlantPen PRI 210:
- Измеряет Фотохимический индекс отражения (PRI).
- Чувствителен к изменениям уровня каротиноидов, отражающих эффективность использования света растением, скорость фиксации CO₂ и является надежным индикатором водного стресса.
- Применяется для исследования продуктивности и стресса растений.
Формула измерения:
\(PRI = \frac{(R_{530} - R_{590})}{(R_{530} + R_{590})}\)
Версия PlantPen NDVI 310:
- Измеряет Нормализованный дифференциальный вегетационный индекс (NDVI).
- Показывает разницу в отражении света в видимом и ближнем инфракрасном диапазонах, напрямую связанную с фотосинтетической способностью растений.
Формула расчета: \(NDVI = \frac{(R_{NIR} - R_{Red})}{(R_{NIR} + R_{Red})}\)
Области применения:
- Исследования фотосинтеза
- Определение стрессов растений
- Оценка продуктивности растительности
- Сельское и лесное хозяйство
- Образовательные цели
- Мониторинг состояния растительных покровов
Программное обеспечение:
- ПО FluorPen 1.2 (совместимо с Windows 7 и выше)
- Визуализация данных в таблицах и графиках
- Экспорт данных в Microsoft Excel
- Встроенный GPS-модуль для картографирования
Технические характеристики:
| Параметр | PlantPen PRI 210 | PlantPen NDVI 310 |
|---|---|---|
| Измеряемые индексы | PRI | NDVI |
| Источник света | Двухволновый: зелёный (530 нм), жёлтый (590 нм) | Двухволновой: красный (635 нм), ближний ИК (760 нм) |
| Тип детектора | PIN-фотодиод с полосовым фильтром | PIN фотодиод с фильтрами |
| Диапазон детекции | 665–750 нм | 665–750 нм |
| Внутренняя память | 16 Мб (до 149000 измерений) | 16 Мб (до 149000 измерений) |
| Передача данных | USB 2.0, Bluetooth | USB 2.0, Bluetooth |
| Программное обеспечение | FluorPen 1.2 (Windows 7 и выше) | FluorPen 1.2 (Windows 7 и выше) |
| Аккумулятор | Li-Ion 2000 мАч | Li-Ion 2000 мАч |
| Зарядка | Через USB-порт | Через USB-порт |
| Продолжительность работы | до 48 часов | до 48 часов |
| Дисплей | Графический | Графический |
| Клавиатура | 2 кнопки | 2 кнопки |
| GPS модуль | Встроенный | Встроенный (точность <1,5 м) |
| Размеры | 135 x 65 x 33 мм | 135 x 65 x 33 мм |
| Вес | 188 г | 188 г |
| Условия эксплуатации | 0...+55 °C, влажность до 95 % | 0...+55 °C, влажность до 95 % |
Аксессуары:
- Контрольно-измерительный блок: портативный ноутбук (тип зависит от наличия на рынке).
- Запасной USB-кабель: дополнительный кабель для соединения с ПК (один входит в комплект поставки устройства).
Версии устройства:
PlantPen PRI 210
- Источник света: Зелёный (530 нм) и жёлтый (590 нм).
- Используется для оценки продуктивности растений, фотосинтетической эффективности и водного стресса.
PlantPen NDVI 310:
- Источник света: красный (635 нм) и ближний инфракрасный (760 нм).
- Применяется для оценки хлорофилла, фотосинтетической активности и общего состояния растительного покрова.
