Коротко о модели:

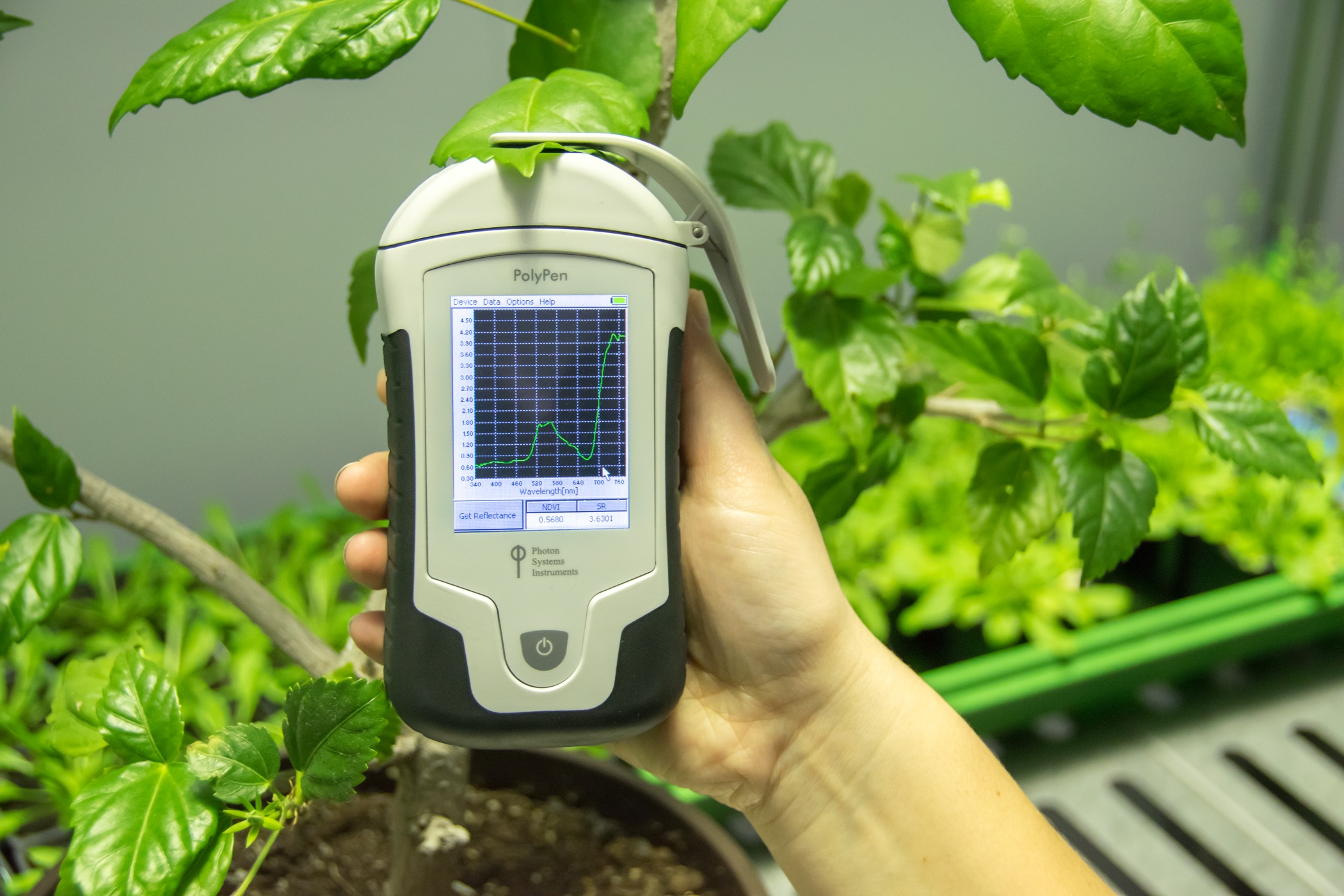

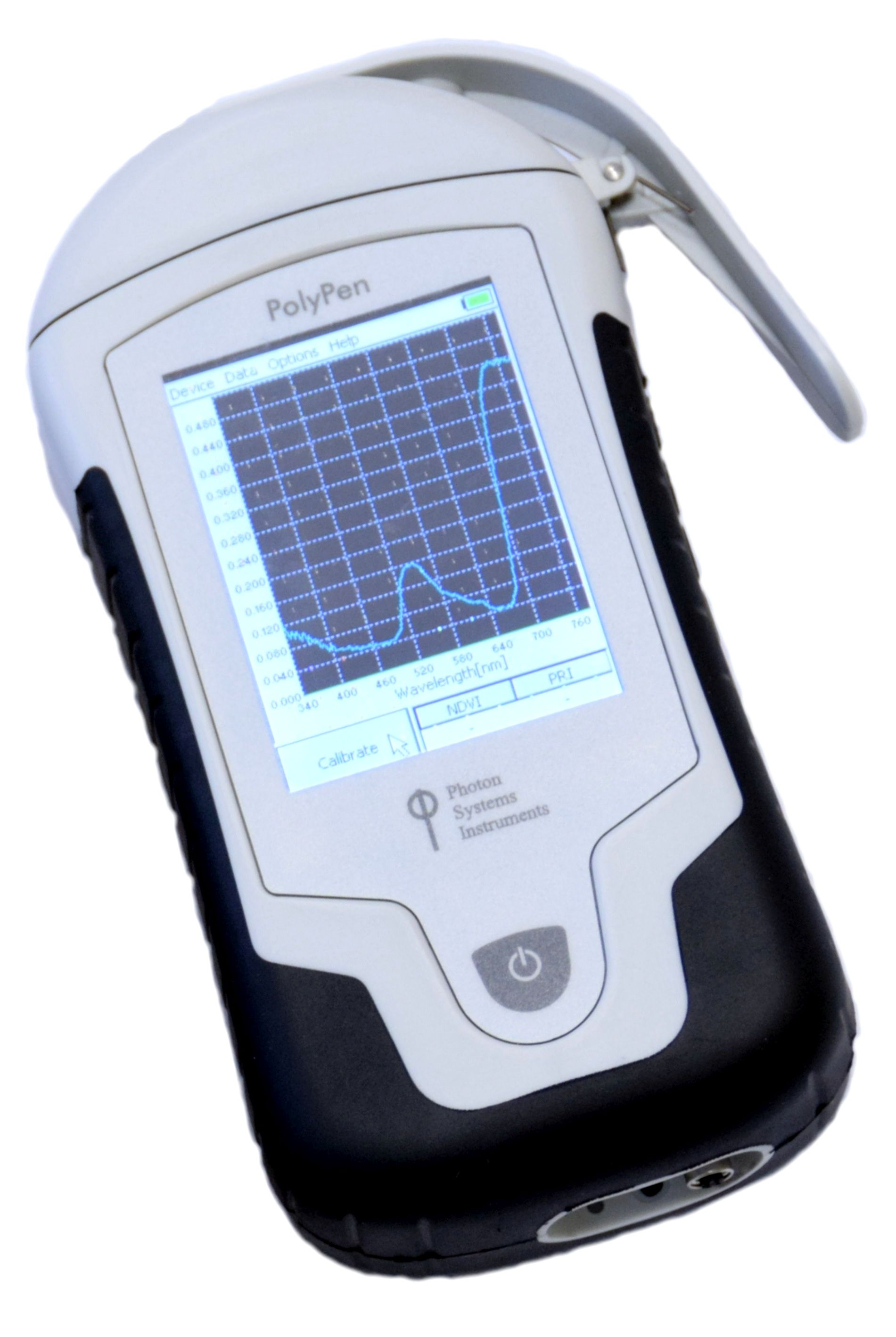

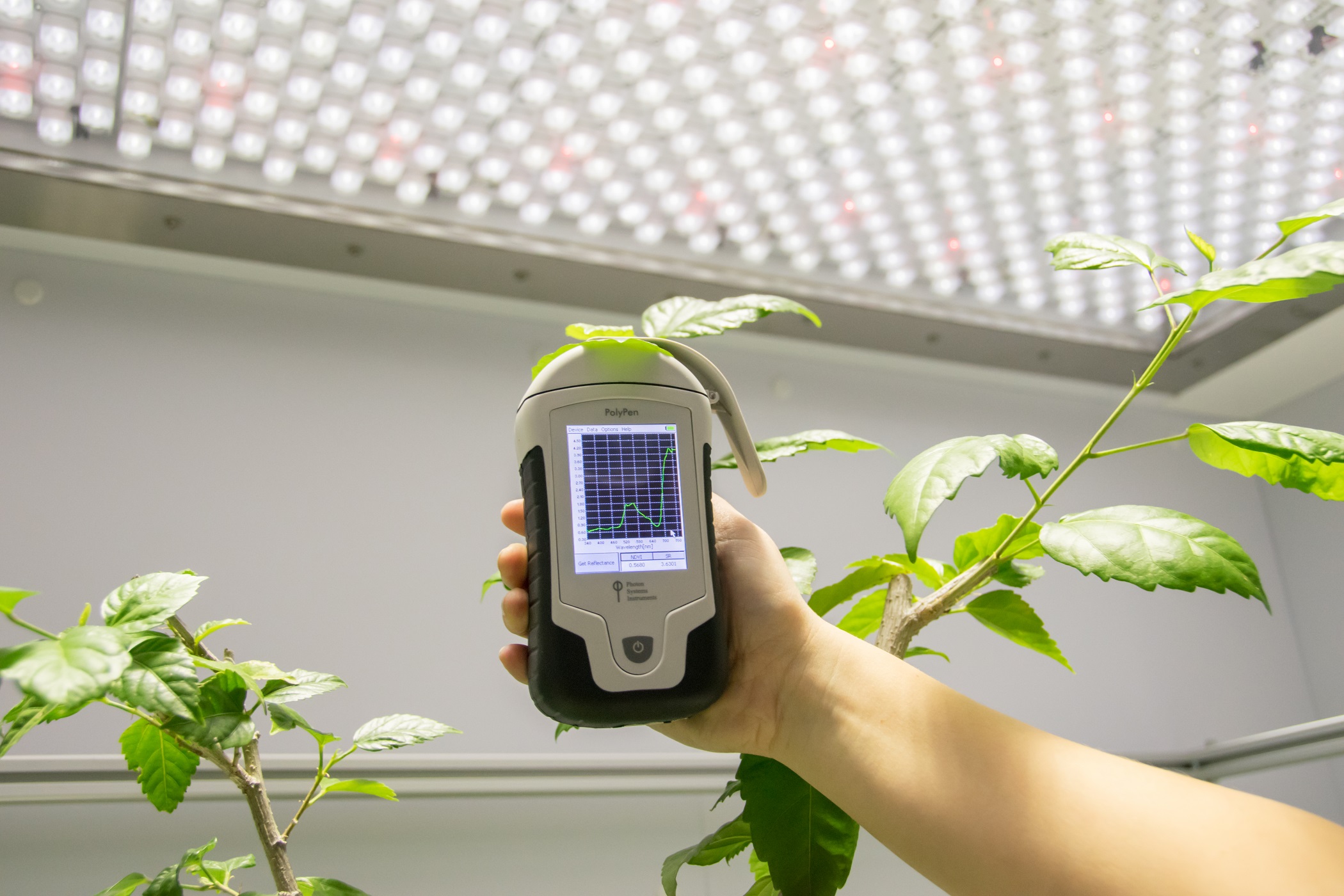

PolyPen RP 410 - это мощная портативная система спектрального анализа отражающей способности листьев растений.
В отличие от анализатора отражающей способности PlantPen, который позволяет измерять отражающую способность листьев лишь при фиксированной неизменной длине волны, PolyPen RP 410 позволяет получать спектральные характеристики отражающей способности листьев в широком диапазоне длин волн.
Благодаря этому PolyPen RP 410 даёт возможность получать намного больше информации об образцах и позволяет рассчитывать целое множество вегетационных индексов (в отличие от менее дорогого анализатора PlantPen, который позволяет находить лишь один из индексов - NDVI или PRI).
Также система PolyPen RP 410 может применяться для измерения уровня пропускания и поглощения света образцами от любого внешнего источника освещенности. Интегрированное ПО позволяет автоматически рассчитывать вегетационные индексы.
Основные применения системы:
исследования в области фотосинтеза;
исследования в области биологии растений;
скрининг растений, работы в полевых условиях;
экологический мониторинг;
сельское хозяйство и садоводство.
Вегетационные индексы, определяемые с помощью системы PolyPen RP 410
| Индекс | Формула, ссылка |
|---|---|
| NDVI Normalized Difference Vegetation Index | NDVI = (RNIR - RRED ) / (RNIR + RRED ) Rouse et al. (1974) |
| SR Simple Ratio | SR = RNIR / RRED Jordan (1969); Rouse et al. (1974) |
| MCARI1 Modified Chlorophyll Absorption in Reflectance Index | MCARI1 = 1.2 * [2.5 * (R790- R670) - 1.3 * (R790- R550)] Haboudane et al. (2004) |
| OSAVI Optimized Soil-Adjusted Vegetation Index | OSAVI = (1 + 0.16) * (R790- R670) / (R790- R670 + 0.16) Rondeaux et al. (1996) |
| G Greenness Index | G = R554 / R677 |
| MCARI Modified Chlorophyll Absorption in Reflectance Index | MCARI = [(R700- R670) - 0.2 * (R700- R550)] * (R700/ R670) Transformed CAR Index (TCARI) Daughtry et al. (2000) |
| TCARI Transformed CAR Index | TSARI = 3 * [(R700- R670) - 0.2 * (R700- R550) * (R700/ R670)] Haboudane et al. (2002) |
| TVI Triangular Vegetation Index | TVI = 0.5 * [120 * (R750- R550) - 200 * (R670- R550)] Broge and Leblanc (2000) |
| ZMI Zarco-Tejada & Miller Index | ZMI = R750 / R710 Zarco-Tejada et al. (2001) |
| SRPI Simple Ratio Pigment Index | SRPI = R430 / R680 Peñuelas et al. (1995) |
| NPQI Normalized Phaeophytinization Index | NPQI = (R415- R435) / (R415+ R435) Barnes et al. (1992) |
| PRI Photochemical Reflectance Index | PRI = (R531- R570) / (R531+ R570) Gamon et al. (1992) |
| NPCI Normalized Pigment Chlorophyll Index | NPCI = (R680- R430) / (R680+ R430) Peñuelas et al. (1994) |
| Ctr1, Ctr2 Carter Indices | Ctr1 = R695 / R420; Ctr2 = R695 / R760 Carter (1994), Carter et al. (1996) |
| Lic1, Lic2 Lichtenthaler Indices | Lic1 = (R790 - R680) / (R790 + R680); Lic2 = R440 / R690 Lichtenthaler et al. (1996) |
| SIPI Structure Intensive Pigment Index | SIPI = (R790- R450) / (R790+ R650) Peñuelas et al. (1995) |
| GM1, GM2 Gitelson and Merzlyak Indices | GM1 = R750/ R550; GM2 = R750/ R700 Gitelson&Merzlyak (1997) |
Спектральные показатели | |
Спектральный диапазон | 380 - 790 нм (модель PolyPen RP 410 UVIS) 640 - 1050 нм (модель PolyPen RP 410 NIR) |
Полуширина спектрального отклика | 8 нм |
Рассеянный свет (Spectral Straylight) | -30 dB |
Скорость сканирования | Около 100 мс |
Динамический диапазон | В режиме «High gain»: 1:4300 В режиме «Low gain»: 1:13000 |
Размер апертуры | 7 мм |
Источник освещения | |
Тип источника | Ксеноновая лампа накаливания (Xenon incandescent lamp) |
Спектральный диапазон | 380 - 1050 нм |
Хранение и передача данных | |
Внутренняя память | 16 Мб |
Ёмкость внутренней памяти | До 4000 результатов измерений |
Интерфейс для связи с ПК | USB |
По для ПК | По «SpectraPen» для Windows 7, 8, 10 |
Аккумуляторная батарея | |
Тип | Литий ионная перезаряжаемая |
Ёмкость | 2600 мАч |
Максимальный ток зарядки | 0,5 A |
Зарядка | Через порт USB от ПК, или от зарядного устройства, в том числе от мобильного подзаряжающего устройства типа «power bank» |
Время работы | До 48 часов при полной нагрузке |
Индикатор разряда батареи | Имеется |
Общие характеристики | |
Тип держателя образца | Механический зажим для листа |
Дисплей | Сенсорный, цветной, разрешение 240 x 320 точек, 65535 цветов |
Встроенный GPS модуль | Ультравысокая чувствительность (до -165 dBm) Высокая точность позиционирования (< 1,5 м в 50% измерений) |
Размеры | 150 x 75 x 40 мм |
Вес | 300 г |
Рабочие условия | температура: от 0 до 55 °C относительная влажность: от 0 до 95% (без конденсации) |
