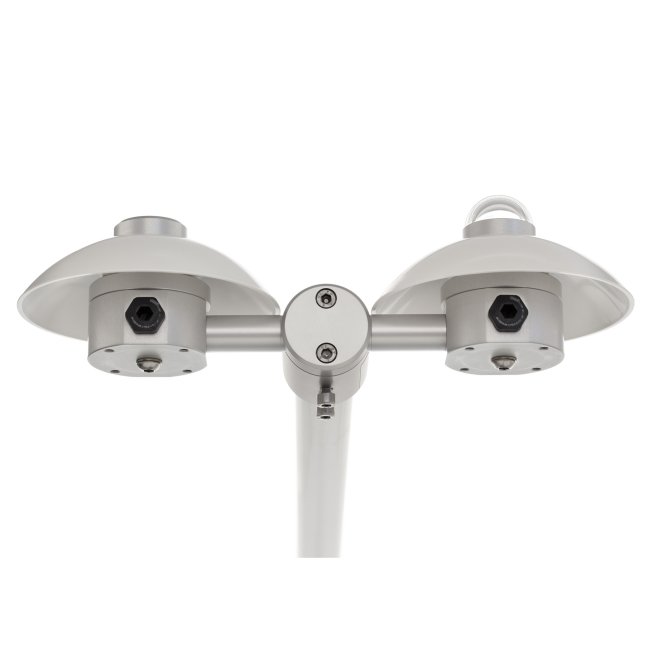

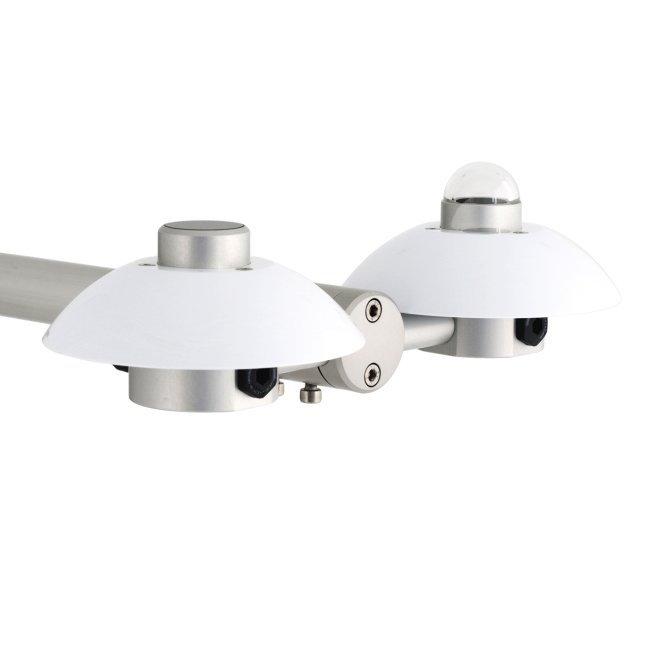

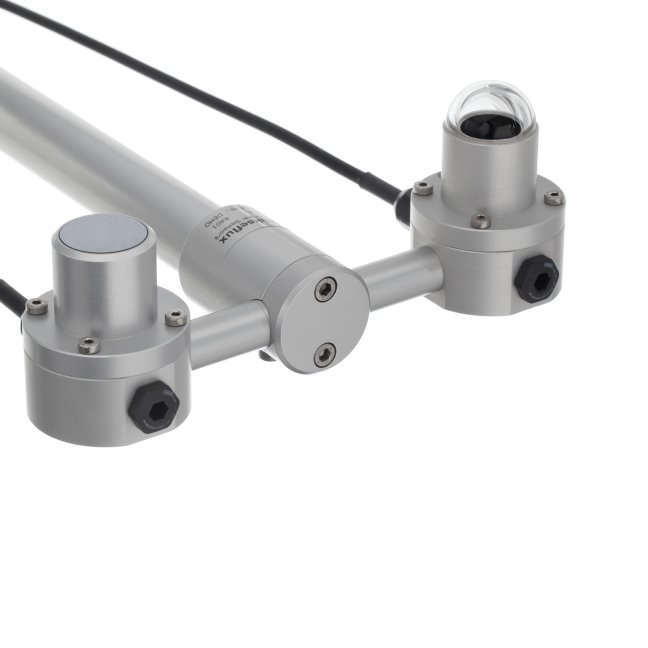

RA01 Нет-радиометр
Измеряемые величины (обязательные):
- Исходящее (вниз направленное) долгноволновое излучение
- Глобальное солнечное излучение
Дополнительные измеряемые величины (опционально):
- Температура неба
- Продолжительность солнечного сияния
В комплекте поставляемые датчики:
- 1 пиранометр класса C с плоским спектральным откликом (согласно ISO 9060)
- 1 пиргометр с углом обзора 150°
Калибровка (солнечное излучение):
- Отслеживается по стандарту WRR
Спектральный диапазон (солнечный):
- 285 – 3000 нм
Калибровка (долгноволновое излучение):
- Отслеживается по стандарту WISG
Спектральный диапазон (долгноволновое):
- 4,5 – 42 мкм
Необходимый вывод данных:
- 2 аналоговых сигнала (напряжение) и 1 датчик Pt100
Рабочий температурный диапазон:
- -40 °C до +80 °C
Датчик температуры:
- Pt100 (измеряет температуру корпуса прибора)
Нагрев пиргометра:
- 1,5 Вт при 12 VDC (предотвращает конденсацию)
Выравнивание:
- Двухосевой механизм выравнивания (входит в комплект)
Монтаж:
- Предназначен для установки на трубе NPS 1″; в поставке с RA01 входит прокладка (shim) для удобного альтернативного монтажа на трубе NPS 3/4 (трубы не входят в комплект)
Стандартная длина кабеля:
- 2 кабеля по 5 м (опции: удлинённые кабели доступны, длина свыше 20 м – кратна 10 м)
Примечание: обязательным измеряемым параметром является температура корпуса прибора.
Опции:
- Удлинённые кабели (в кратных 5 м; для длин свыше 20 м – в кратных 10 м)
- Обновление до NR01 Net Radiometer
Описание
RA01 — двухкомпонентный нет-радиометр, предназначенный для измерения двух отдельных составляющих радиационного баланса поверхности:
- Пиранометр измеряет глобальное солнечное излучение

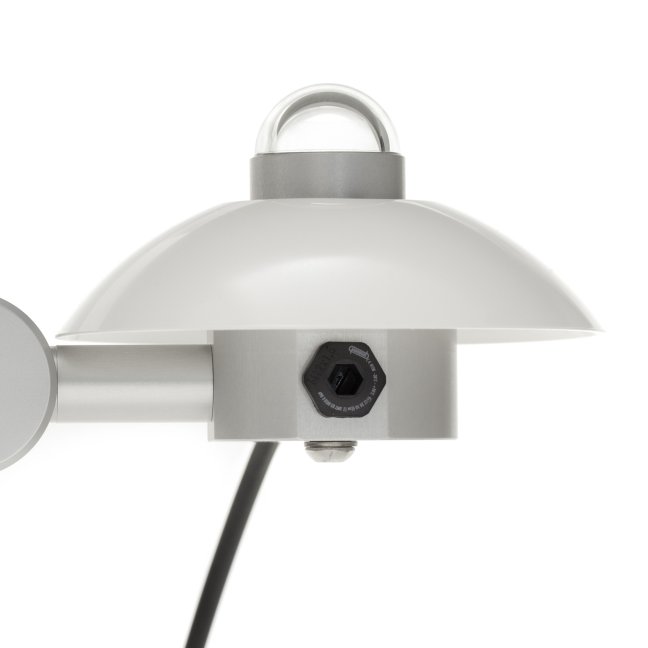

- Пиргометр измеряет долгноволновое излучение
Для расчёта температуры неба в пиргометре встроен датчик температуры Pt100, который используется для корректировки измерений. Внутреннее нагревание пиргометра предотвращает оседание росы на его поверхности.
Преимущества RA01:
- Модульная конструкция и низкий вес
- Лёгкость выравнивания благодаря двухосевому механизму
- Возможность разборки для замены или перекалибровки отдельных датчиков
Применение RA01:
- Исследования энергетического баланса поверхности
- Измерения поверхностного теплового потока
- Климатологические и метеорологические наблюдения
RA01 легко подключается к стандартным системам регистрации данных, а уровни излучения в Вт/м² рассчитываются путём деления выходного напряжения на чувствительность, указанную в сертификате калибровки.
