RASS 1290 MHz / 915 MHz Extension for SODAR PCS.2000

RASS (Radio Acoustic Sounding System) — это дополнительный модуль (CW-радар) для Doppler SODAR PCS.2000, позволяющий проводить вертикальное профилирование температуры (virtual temperature) в слоях атмосферы. Модуль использует акустические волны (SODAR) совместно с радиоизлучением в диапазоне 915 МГц или 1290 МГц (CW-режим), что даёт возможность не только определять скорость ветра и характеристики турбулентности (методом доплеровского акустического зондирования), но и получать профиль температуры.


Ключевые особенности

  1. Вертикальное зондирование температуры

    • Определяет высоту и интенсивность инверсионных слоёв.
    • Доступно непрерывное 24/7 наблюдение за термической стратификацией и атмосферной стабильностью.
  2. Улучшение возможностей SODAR

    • Является «расширением» (extension) к семейству SODAR PCS.2000.
    • Включает отдельные передатчик и приёмник (1290 МГц или 915 МГц), работающие в CW-режиме (непрерывный волновой сигнал).

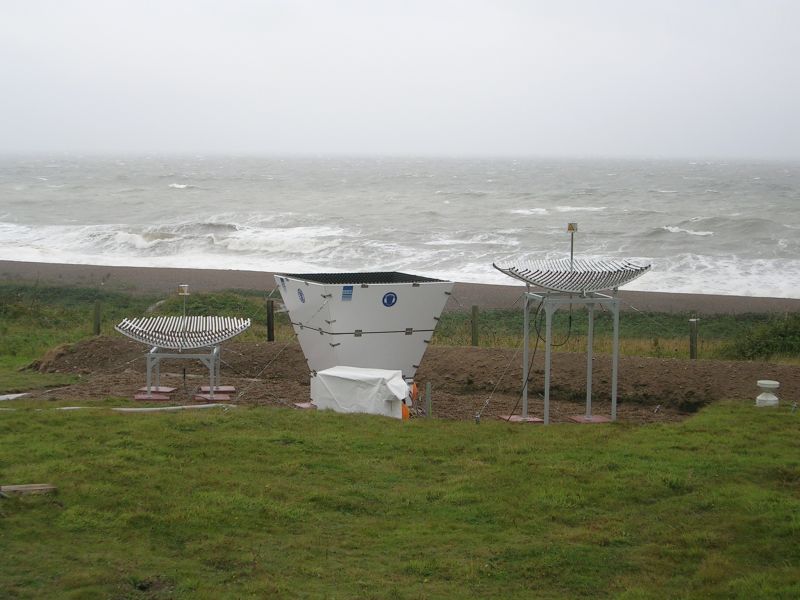

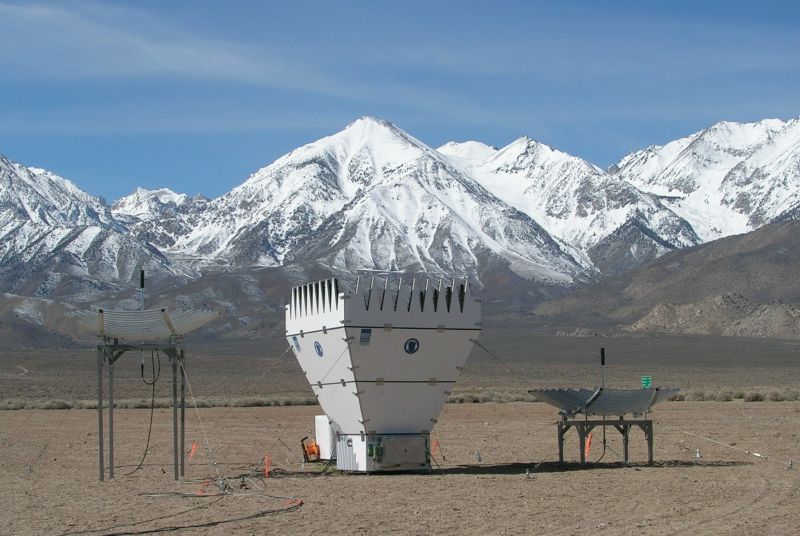

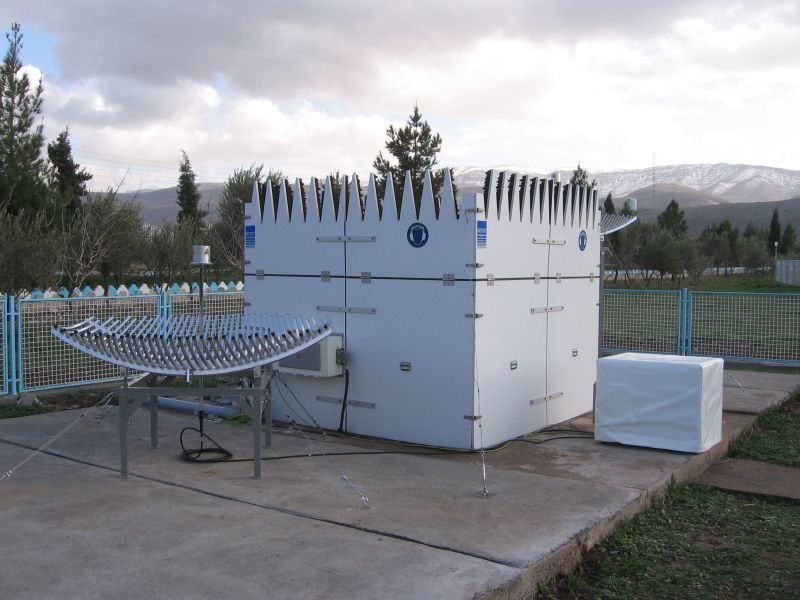

    • Раздельные антенны (передающая и приёмная) диаметром 1,8 м или 2,4 м (офсетные параболические).
    • Дополнительный канал анализа сигнала интегрирован в систему.
  3. Высотный диапазон

    • Измерение виртуальной температуры от ~30 м до 500 м (а номинально до 1000 м в идеальных условиях).
    • С учётом ветрового сноса (горизонтальной компоненты), реальный максимум может снижаться.
  4. Работа в жёстких условиях

    • Антенны могут иметь систему обогрева (heated antennas) для предотвращения обледенения в холодном климате.
    • Устойчивость к влажной, солёной среде (если система установлена вблизи моря или на морской платформе).
  5. Высокая точность

    • Типичная ошибка определения температуры: ≤0,3 K (при благоприятных условиях).
    • Режим непрерывной работы CW (Continuous Wave) облегчает процесс частотного лицензирования и снижает пиковую мощность излучения.

Преимущества и применение

  • Атмосферная стабильность и инверсии: обнаружение и мониторинг формирования/разрушения инверсионных слоёв, что важно для рассеивания загрязнений, моделирования качества воздуха, прогноза туманов и пр.
  • Расширение функционала: позволяет системе Doppler SODAR PCS.2000 одновременно давать профили ветра/турбулентности и температуру, обеспечивая полную картину состояния погранслоя.
  • Надёжная работа в различных климатических условиях: подогреваемые антенны, возможность длительной автономной эксплуатации.
  • Типичные объекты: метеостанции, промышленные объекты (АЭС, ТЭЦ), научно-исследовательские станции, аэропорты, места с высоким риском инверсий.

Краткие технические характеристики (пример для 1290 МГц)

Параметр Значение
Частота (CW-режим) 1290 МГц (опционально 915 МГц)
Мощность передатчика ~20 Вт
Диаметр антенн 1,8 м или 2,4 м (офсетные)
Высота измерений ~30…500 м (номинально до 1000 м)
Точность температуры ≤0,3 K
Питание 230 В AC, ~130 Вт (TX) +10 Вт (RX)
