S147 - анализатор VO₂, VCO₂, VO₂ max, RER и RMR, Qubit Systems

Анализатор S147 Rapid Response O₂/CO₂ идеально подходит для высокочастотных измерений дыхания, предоставляя надежные и быстрые данные для исследований в области физиологии и метаболизма.

Системы исследования человека Системы исследования легких человека Системы исследования метаболизма Газоанализаторы O2 и CO2
Qubit Systems

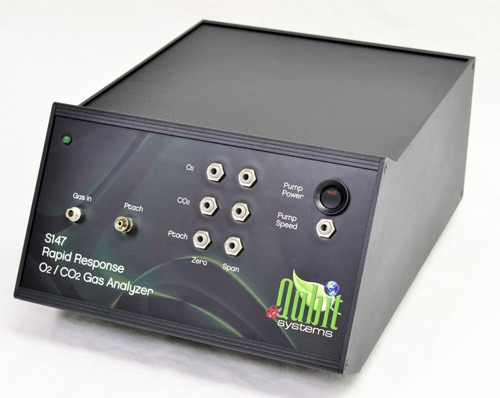

S147 Rapid Response O₂/CO₂ Анализатор

Анализатор S147 Rapid Response сочетает лазерный O₂ сенсор и инфракрасный CO₂ детектор для измерения быстрых изменений в уровнях кислорода и углекислого газа. Он разработан для «дыхательных» измерений «от вдоха до вдоха», позволяя определять параметры метаболизма, такие как VO₂, VCO₂, VO₂max, соотношение обмена газов (RER) и базальную метаболическую скорость (RMR).

Основные характеристики

  • Потоковый режим:

    • Встроенный газовый насос обеспечивает подачу образца со скоростью 300 мЛ/мин (с возможностью регулировки ±30 мЛ/мин).
    • Вход для газа ("Gas In") находится спереди, а выпуск образца ("Sample Vent") — с задней панели. Для корректной работы датчиков давление подаваемого и выпускаемого газа должно быть близко к атмосферному.

  • Измерение дифференциального давления:

    • На передней панели имеется вход "Ptach" для дифференциального датчика давления (пневмотахометра), используемого для измерения скорости потока дыхания.
    • Дифференциальный датчик открывается к атмосфере через "Ptach Vent" на задней панели.

  • Калибровка:

    • Кнопки "Zero" и "Span" позволяют выполнять двухточечную калибровку для O₂, CO₂ и датчика давления.
    • Регулировка "Span" для CO₂ и O₂ должна производиться только при наличии калибровочных газов.

  • Выходные сигналы и интерфейсы:

    • Три аналоговых выхода (0–5 В) для CO₂, O₂ и сигнала давления.
    • Рекомендуется подключение к системе сбора данных с использованием C901 LoggerPro или другого совместимого программного обеспечения.

Технические параметры

CO₂ Сенсор (Инфракрасный)

  • Принцип работы: Инфракрасная спектроскопия.
  • Диапазон: 0–10% CO₂.
  • Шум (стандартное отклонение за 10 сек): 0.017%.
  • Дрейф (изменение среднего значения за 1 час): 0.023%.
  • Время отклика (10–90%): 150 мс (при потоке 300 мЛ/мин).
  • Время прогрева: ~5 минут.
  • Рабочая температура: 5°C до 55°C.
  • Потребляемая мощность: 335 мВт.
  • Коррекция давления: Работает в диапазоне 50–118 kPa.

O₂ Сенсор (Лазерный диод)

  • Принцип работы: Оптическое поглощение лазерным диодом.
  • Диапазон: 10% до 22% (опционально, для дыхательного анализа).
  • Шум (стандартное отклонение за 10 сек): 0.042%.
  • Дрейф (за 1 час): 0.015%.
  • Время отклика (10–90%): 140 мс (при потоке 300 мЛ/мин).
  • Время прогрева: ~5 минут.
  • Рабочая температура: 0°C до 50°C.
  • Относительная влажность: 5–95%.
  • Коррекция давления: Работает в диапазоне 20–120 kPa.

Дополнительные возможности

  • Панель управления:

    • Кнопки регулировки скорости насоса и калибровочные настройки расположены на передней панели.

  • Задняя панель:

    • На задней панели находится выключатель питания, разъем 12 VDC (5.4 A) и выходы для аналоговых сигналов.
    • Система вентиляции обеспечивает, чтобы образцы газа и выпуск имели давление, близкое к атмосферному.

  • Интерфейс для сбора данных:

    • Предоставляются кабели для подключения к системе сбора данных, что позволяет использовать программное обеспечение для записи и анализа показателей в реальном времени.

Применение

  • Человеческая респирометрия:

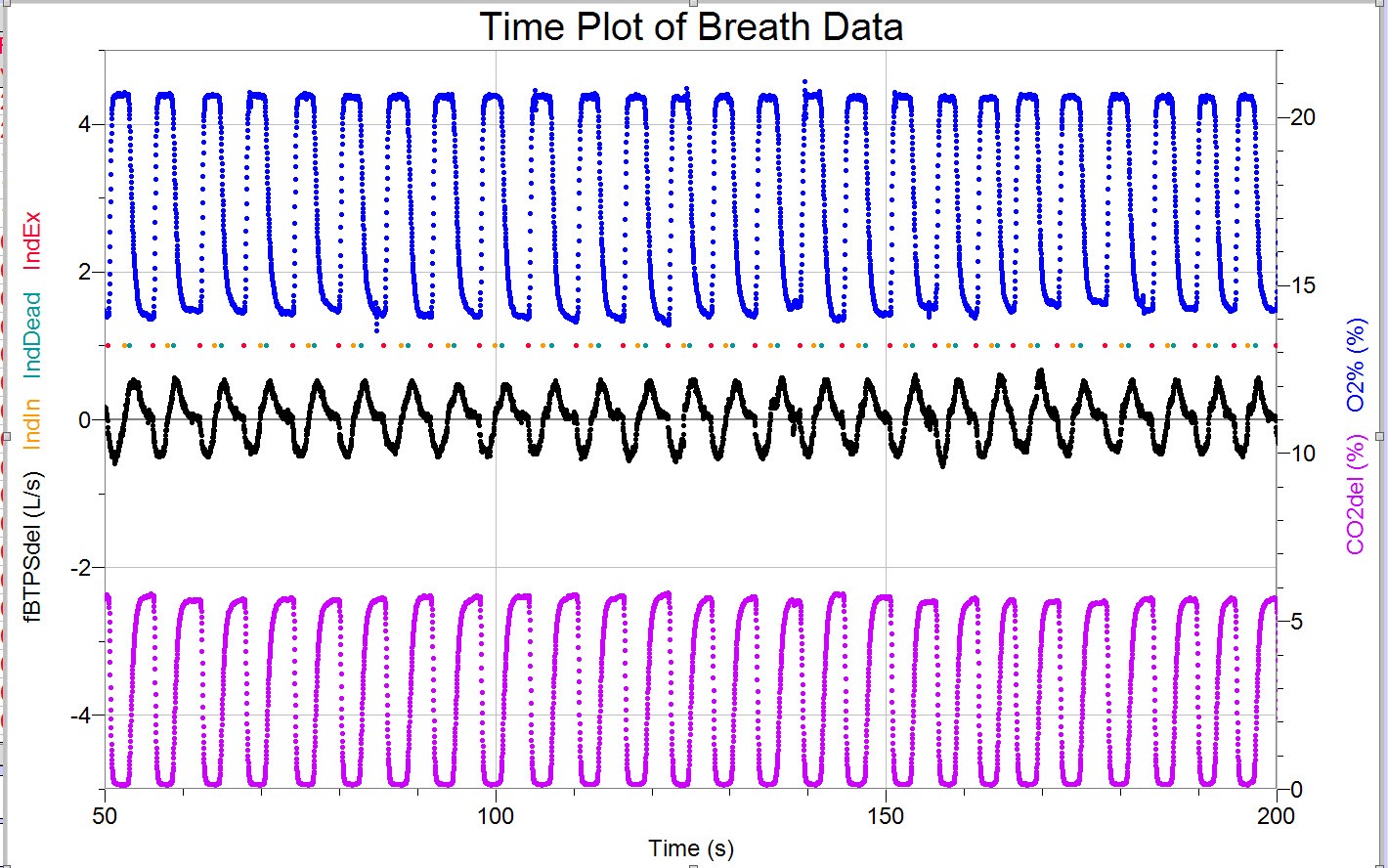

    • Измерения дыхательного обмена (вдох, выдох) с быстрым обновлением данных.
  • Измерения метаболической активности:
    • Мониторинг O₂ потребления и CO₂ производства в режиме «от вдоха до вдоха».
  • Исследования в области физиологии:
    • Изучение динамики дыхания, параметров метаболизма и вентиляции легких.

Анализатор S147 Rapid Response O₂/CO₂ идеально подходит для высокочастотных измерений дыхания, предоставляя надежные и быстрые данные для исследований в области физиологии и метаболизма.
