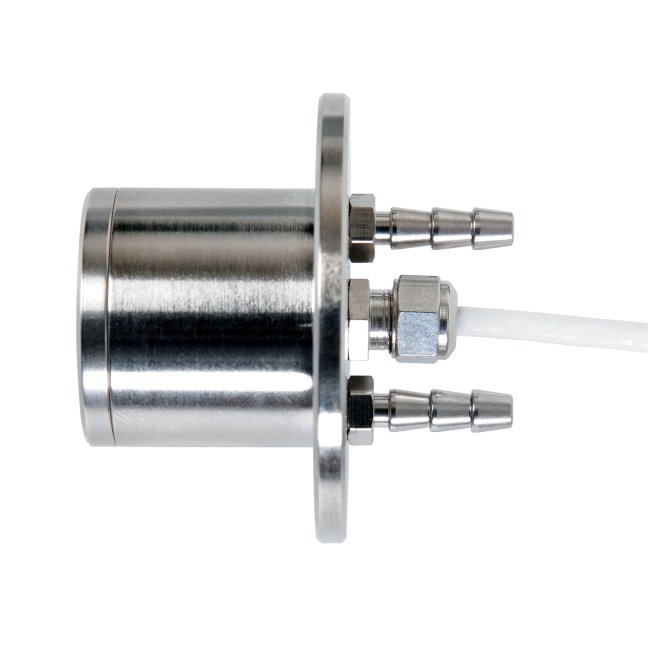

SBG01 Водоохлаждаемый Датчик Теплового Потока
SBG01 — это водоохлаждаемый датчик теплового потока, который измеряет поток излучения (тепловой поток) в диапазоне от 5×10³ до 200×10³ Вт/м². Датчик использует термопару и принцип работы, комбинирующий технологии традиционных датчиков Гардона и Шмидта–Боэлтера, что позволяет фиксировать поток тепла, доминирующий за счёт излучения, а также быть чувствительным к конвективной составляющей (хотя обычно эта составляющая игнорируется).
Основные характеристики
- Измеряемая величина: тепловой поток (излучательный и конвективный)
- Диапазон измерения:
- 5×10³, 10×10³, 20×10³, 50×10³, 100×10³ и 200×10³ Вт/м²
- Единицы СИ: Вт/м² (irradiance)
- Технология датчика: используется как технология Гардона, так и Шмидта–Боэлтера
- Рабочий температурный диапазон охлаждающей воды: от 10 до +30 °C
- Рекомендуемый расход охлаждающей воды: > 10 л/ч (предпочтительно 30 л/ч)
- Время отклика (63 %):
- Для моделей с диапазоном 5×10³ и 10×10³ Вт/м²: менее 450 мс
- Для моделей с диапазоном 20×10³ и 50×10³ Вт/м²: менее 250 мс
- Для моделей с диапазоном 100×10³ и 200×10³ Вт/м²: менее 200 мс
- Ограничивающий диапазон измерения: 150 % от номинального диапазона
- Выходной сигнал: постоянное напряжение (DC voltage)
- Диапазон выходного сигнала: > 5×10⁻³ В при номинальном диапазоне измерения
- Спектральный диапазон: от 0 до 50×10⁻⁶ м
- Поле обзора: 180°
- Эмиттируемость при черном покрытии: > 0.90
- Следимость к ITS-90: имеется
- Стандартная длина кабеля: 2 м (с возможностью выбора других длин: 5 м, 10 м, 20 м)
- Код заказа: SBG01/номинальный диапазон измерения/длина кабеля
Дополнительные опции
- Возможность выбора модели с разными номинальными диапазонами измерения (5, 10, 20, 50, 100, 200) × 10³ Вт/м².
- Возможность заказа моделей с удлинённым кабелем (5 м, 10 м и 20 м).
- Опция гладкого цилиндрического корпуса без фланца (модель SBG03).
- Возможность установки термопары (типа T или K) по запросу.
Применение
SBG01 быстро стал датчиком выбора для испытаний на пожарную реакцию и огнестойкость. Он также используется в качестве стандартного эталонного прибора для калибровки измерительного оборудования при испытаниях на горючесть, испытаниях дымовых камер и других приложениях, связанных с измерением теплового потока и передачи тепла.
Преимущества
- Современная конструкция, сочетающая преимущества традиционных датчиков Гардона и термопайловых датчиков Шмидта–Боэлтера.
- Надёжное водоохлаждение, которое обычно обеспечивается подключением к водопроводной воде.
- Несколько моделей с различными диапазонами измерения, обеспечивающими быстрый отклик и высокую точность (с погрешностью ± (3% + 0.02) Вт/(м·K) при 20 °C).
- Универсальность применения для промышленных и исследовательских задач в области пожарной безопасности, контроля тепловых потоков и испытаний материалов.
