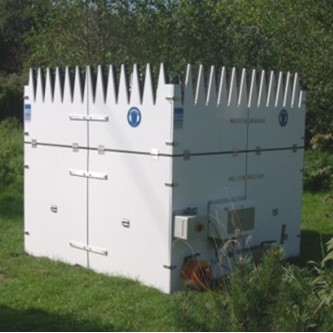

SODAR PCS.2000-64
SODAR PCS.2000-64 — это мощный акустический локатор для измерения профиля скорости и направления ветра, а также определения турбулентности в атмосфере. Прибор обеспечивает вертикальное зондирование в до 45 настраиваемых по высоте интервалах (c типичным диапазоном измерения от 15 до 800 м и номинальным максимумом свыше 1000 м). Модель PCS.2000-64 отличается удобством настройки и монтажа, широкими функциональными возможностями по выводу данных и проверенными алгоритмами анализа.
Ключевые особенности
Профилирование ветра и турбулентности
- Измерения скорости ветра (горизонтальные компоненты ±50 м/с), направления (0–360°) и вертикальной составляющей (±10 м/с).
- Можно выделять до 45 высотных уровней (±5 м…50 м шаг), при этом минимальная высота измерения 15 м.
- Максимальная рабочая высота до 1000–1500 м (в зависимости от погодных условий).
Удобная установка и эксплуатация
- Система outdoor для уличной установки (−30…+55 °C); доступна также версия для помещений (+5…+45 °C).
- Низкое энергопотребление ~150 Вт, возможно дистанционное управление через GSM/Modem или иные каналы связи.
- Конструкция легко транспортируется: размер 1,10 × 1,10 × 0,40 м и вес ~130 кг (без учёта защитного кожуха).
Многократная частота (multi-frequency)
- Рабочие частоты в диапазоне 1300…2600 Гц (рекомендуется 2000…2200 Гц).
- 64 громкоговорителя с экспоненциальной формой рупора для идеального согласования импеданса, максимальная мощность до 30 Вт.
- Фазовая решётка с 90-градусным смещением, обеспечивающая формирование луча с шириной 7–12° (зависит от частоты).
Продвинутый софт для сбора и анализа
- Средства дистанционного мониторинга и управления: автоматический сбор данных, возможна работа «без надзора».
- Обработка и визуализация результатов (временные ряды, профили, контурные графики, статистические выкладки).
Широкий спектр применения
- Национальные метеорологические сети и системы экологического мониторинга.
- Безопасность на АЭС (контроль рассеивания при аварийных выбросах).
- Аэропорты (вертикальное профилирование для предупреждения о ветровом сдвиге).
- Ветроэнергетика (оценка потенциала ветра и изучение турбулентности).
- Промышленные площадки, морские платформы и научно-исследовательские станции.
Технические характеристики (основные)
| Параметр | Значение |
|---|---|
| Частота (рабочая) | 1300…2600 Гц (рекомендуется 2000…2200 Гц) |
| Угол раскрытия (3 дБ) | 7–12° (зависит от частоты) |
| Макс. рабочая высота | 1000…1500 м (зависит от условий) |
| Минимальная высота | >15 м (шаг ≥ 5 м) |
| Кол-во уровней по высоте | 1…45 настраиваемые (возможно больше по запросу) |
| Разрешение по высоте | 5…50 м (типично 10…30 м) |
| Диапазон скоростей (горизонтальные компоненты) | ±50 м/с |
| Направление ветра | 0…360° |
| Вертикальная скорость | ±10 м/с |
| Температурный диапазон | Outdoor: −30…+55 °C / Indoor: +5…+45 °C |
| Потребляемая мощность | ~150 Вт (в среднем) |
| Габариты | 1,10 × 1,10 × 0,40 м |
| Масса | ~130 кг (без учёта корпуса) |
Преимущества SODAR PCS.2000-64
- Высокая точность: надёжные алгоритмы обработки сигналов, проверенные многолетней практикой.
- Минимальное обслуживание: конструкция рассчитана на длительную автономную работу.
- Гибкость настроек: пользователь может задавать частоту, число высотных слоёв, разрешение и др.
- Богатый функционал ПО: удалённый доступ, архивирование данных, графическое представление результатов.
SODAR PCS.2000-64 отлично подходит для задач оперативного и исследовательского мониторинга ветрополей и турбулентности, что важно при управлении безопасностью, планировании ветроэнергетических проектов, обеспечении метеозащиты в аэропортах и на промышленных объектах.
