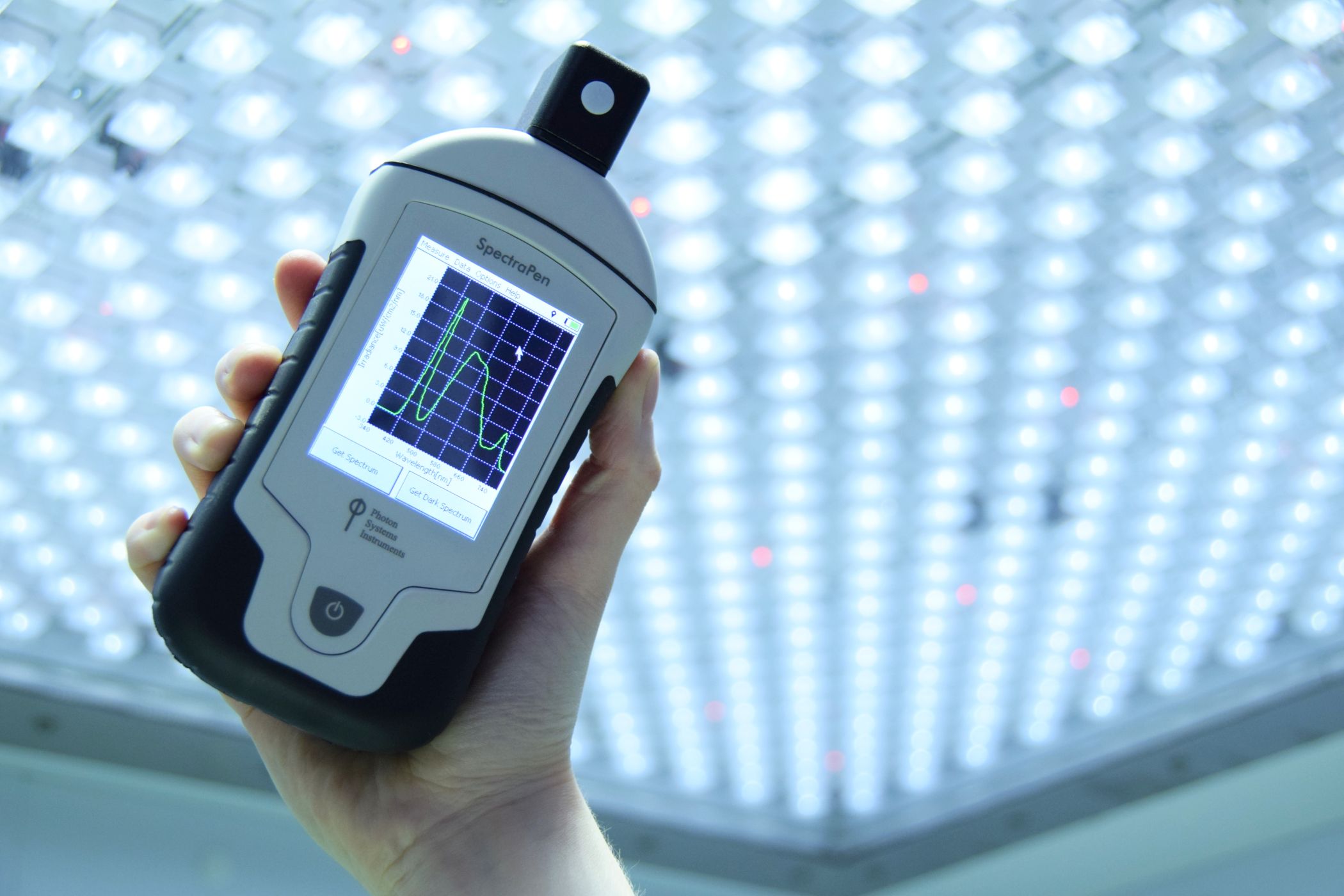

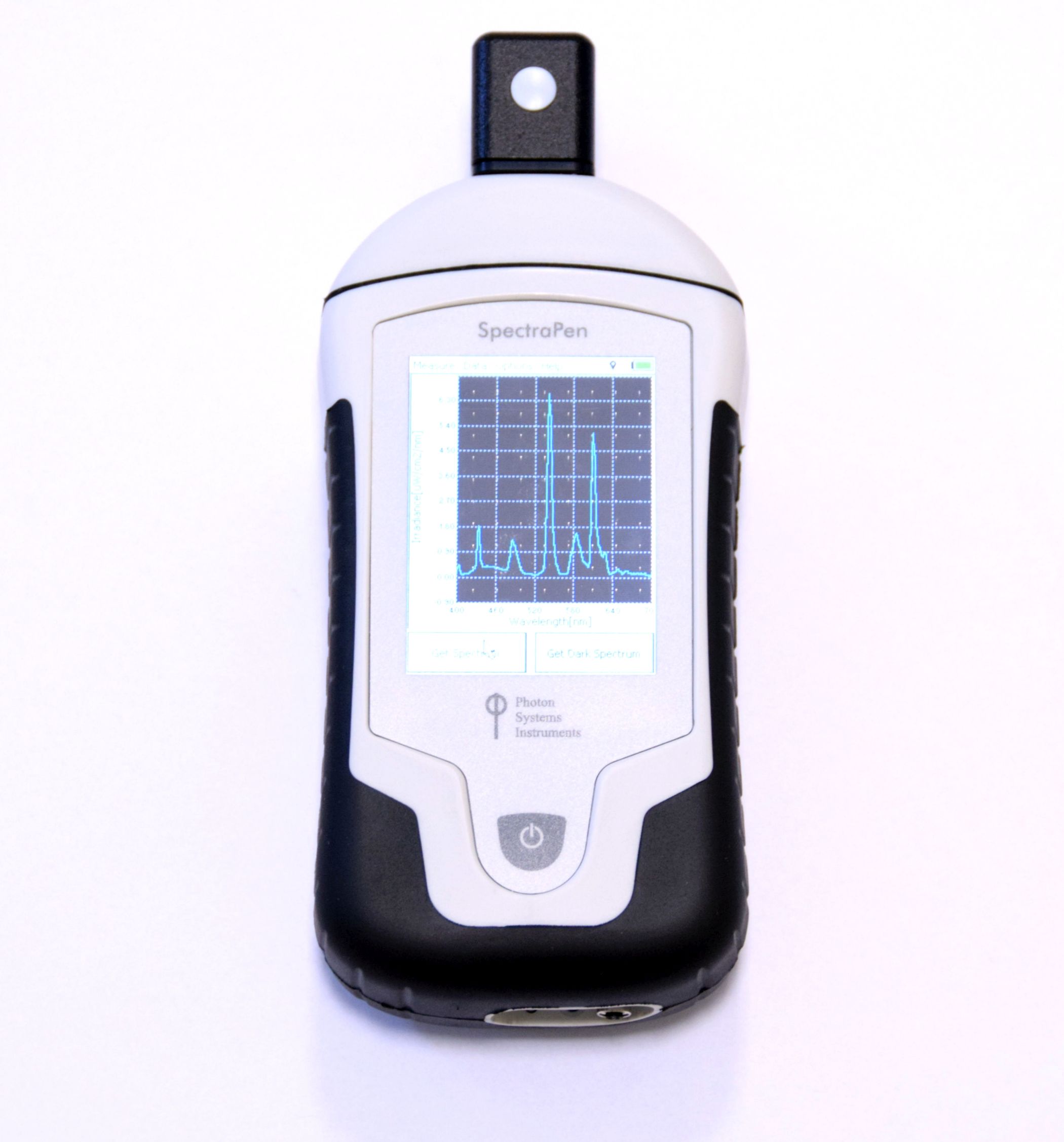

SpectraPen LM 510 – портативный спектрорадиометр, PSI

SpectraPen LM 510 представляет собой портативный спектрометр (спектрорадиометр) карманного формата, способный измерять как спектр, так и уровень освещенности в спектральном диапазоне, заданном пользователем. Оба типа измерений прибор производит как в фотометрических, так и в радиометрических единицах.

Коротко о модели:

SpectraPen LM 510 представляет собой портативный спектрометр (спектрорадиометр) карманного формата, способный измерять как спектр, так и уровень освещенности в спектральном диапазоне, заданном пользователем. Оба типа измерений прибор производит как в фотометрических, так и в радиометрических единицах. Третий тип измерений – цветовые координаты по системе CIE1931 и коррелированную цветовая температура. Спектрорадиометр применяется для определения качества (интенсивности и спектрального состава) освещения от различных источников света.

В отличие от миниатюрного спектрометра SpectraPen mini – измеритель SpectraPen LM 510 работает в чуть более коротком спектральном диапазоне (до 780 нм), однако обладает расширенными возможностями: например, встроенным управляющим сенсорным дисплеем и способностью измерять спектр в фотометрических единицах.

Характеризуется точной радиометрической калибровкой и встроенным механизмом косинусной корректировки.

Области применения:

измерения параметров и характеристик источников освещения / инсоляции;

тестирование источников света и контроль качества;

измерения цветности.

определение спектрального состава света,

измерение освещённости и облучённости (в любом диапазоне в пределах 340-790 нм),

измерение плотности фотонного потока (в любом диапазоне в пределах 340-790 нм),

измерение ФАР,

определение коррелированной цветовой температуры,

определение цветовых координат CIE,

определение цветовой температуры.

Особенности модели:

спектральный диапазон измерений: 340-790 нм,

встроенный сенсорный дисплей для управления прибором и отображения данных,

внутренняя память до 4000 результатов измерений,

откалиброван на заводе-изготовителе,

косинус-скорректированный оптический вход,

спектральное разрешение – до 15 мкм,

время интегрирования данных – от 5 мс до 10 с,

конструкция корпуса, устойчивая к краткому воздействию брызг воды,

легковесный, карманного формата,

до 48 часов работы без подзарядки,

рабочий диапазон температур от 0 до +55°С,

встроенный GPS-модуль (точность ±1,5 м),

перенос данных на ПК в формате Excel,

различные режимы просмотра результатов измерений, функция Zoom,

автоподстройка чувствительности.

Измерения спектра (в радиометрических и фотометрических единицах) Фотометрические и радиометрические измерения в заданном диапазоне спектра (функция измерителя освещённости) Измерения цветности и коррелированной цветовой температуры
Спектральная плотность облучённости [мкВт х м-2 х нм-1] Фотометрическая облучённость [Вт х м-2] в заданном диапазоне спектра Хроматическая диаграмма CIE1931
Плотность фотонного потока [мкмоль х м-2х с-1] в заданном диапазоне спектра Цветовые координаты vCIE
Спектр плотности фотонного потока [мкмоль х м-2 х с-1] Освещённость [люкс] в заданном диапазоне спектра Коррелированная цветовая температура
ФАР [мкмоль х м-2 х с-1] Индекс цветопередачи CRI

Также в ПО для ПК можно ввести собственные формулы для автоматического расчёта любых величин исходя из параметров, определяемых прибором.

Характеристики:

Характеристика Значение

Конфигурации: LM 510-H/UVIS,
LM 510-V/UVIS
Конфигурации: LM 510-H/NIR, LM 510-V/NIR
Диапазон спектрального отклика 340-790 нм (видимый свет) 640-1050 нм (красный / ближний ИК свет)
Возможность крепления на штативе-триподе только LM 510-V/UVIS только LM 510-V/NIR

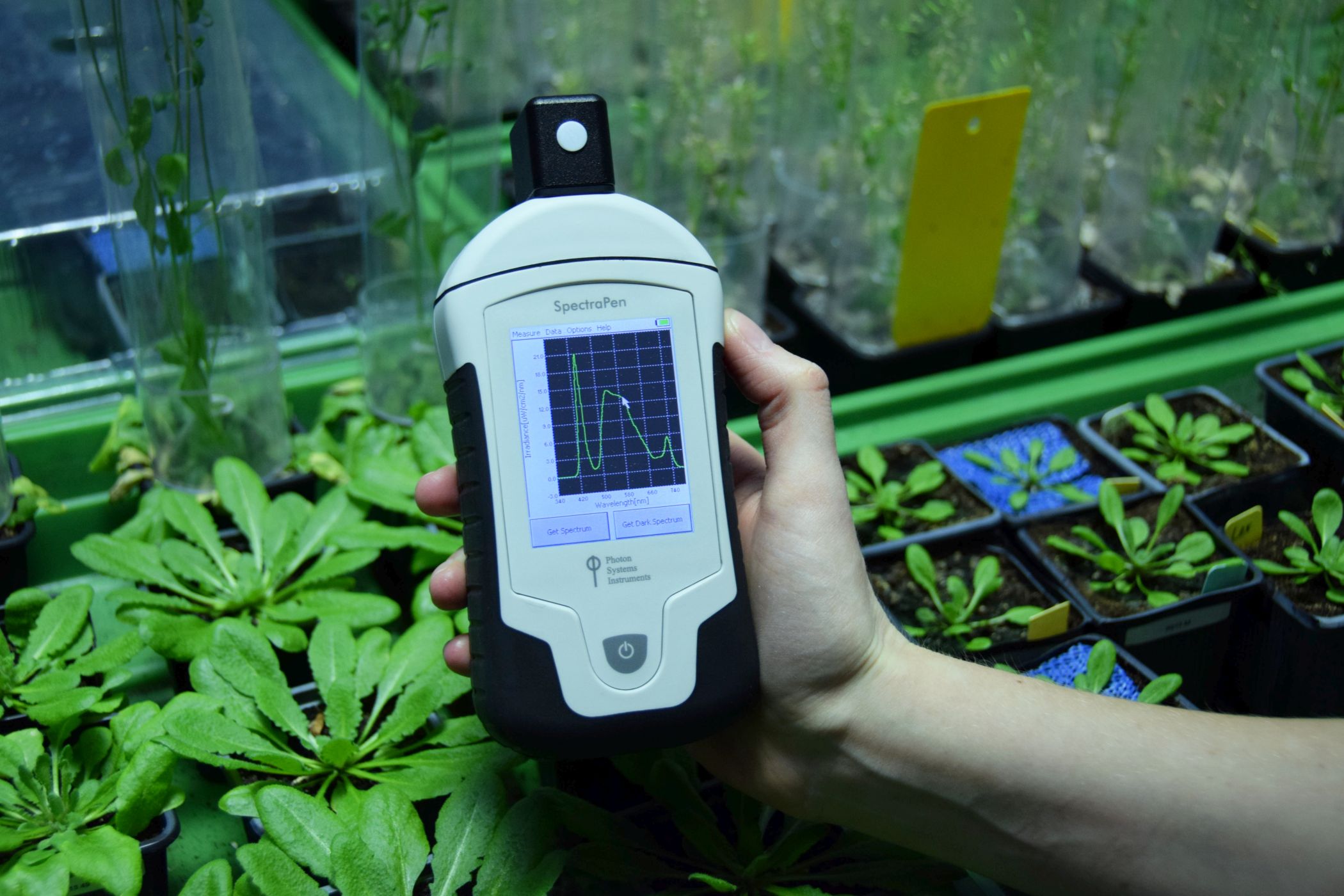

Целевая среда применения Закрытые помещения, лаборатории, теплицы:
  • LM 510-H/UVIS.
Полевые условия, теплицы, ростовые камеры:
  • LM 510-V/UVIS.
Закрытые помещения, лаборатории, теплицы:
  • LM 510-H/NIR.
Полевые условия, теплицы, ростовые камеры:
  • LM 510-V/NIR.
Единицы измерения
  • радиометрические
  • фотометрические
Измеряемые параметры
  • спектр световой радиации [µВт х см -2х nm-1];
  • спектр плотности фотонного потока [µмоль х м -2х с -1х нм-1];
  • общая световая радиация [Вт/м 2] в любом установленном диапазоне;
  • плотность фотонного потока [µмоль х м -2х с -1] в любом установленном диапазоне;
  • освещённость [люкс]; ФАР [µмоль х м-2х с-1];

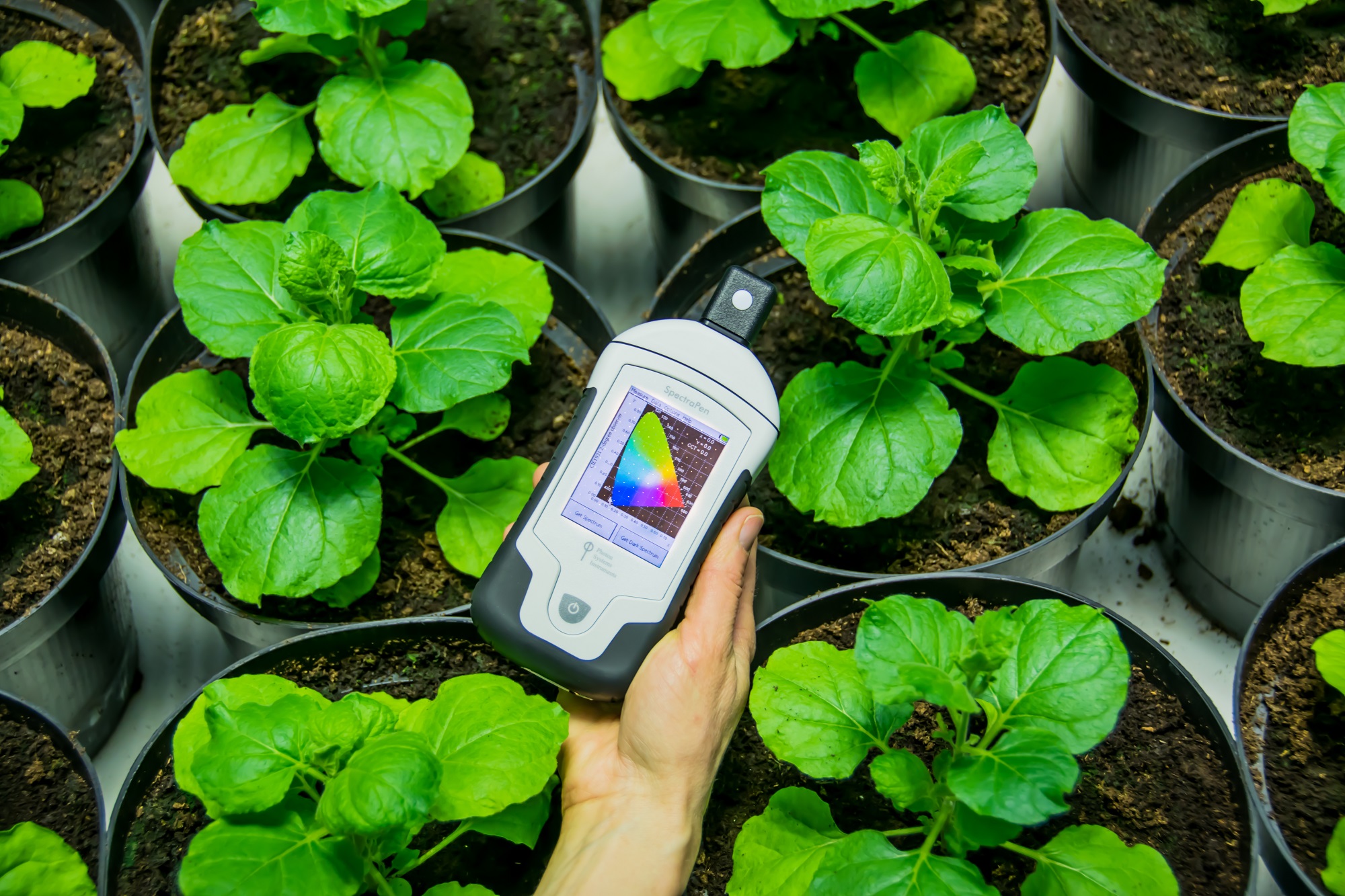

  • диаграмма цветности CIE1931;
  • цветовые координаты vCIE;
  • коррелированная цветовая температура (CCT);
  • индекс цветопередачи (CRI);
  • протоколы измерений, установленные пользователем.
Полуширина детектируемой спектральной полосы 9 нм (зависит от величины раскрытия диафрагмы)
Оптический вход косинус-скорректированный
Воспроизводимость детекции длины волны ± 0,5 нм
Диффузный свет (помехи) -30 дБ
Время интегрирования сигнала автоматически определяемое, 5 мс – 10 с
Разрешение экрана 256 пикс
Цифровое преобразование сигнала 16 битный аналого-цифровой преобразователь
Динамический диапазон 2 режима: 1:4300 и 1:13000
Внутренняя память 16 Мб (до 4000 измерений)
Управление, программирование, отображение/анализ данных управляющий дисплей
Параметры дисплея сенсорный дисплей; 240×320 пикс; 65'535 цветов
Форма отображения результатов измерений числовой и графический
Корпус защищённый от кратковременного действия капель воды
Условия окружающей среды при эксплуатации прибора температура 0 - 55°С, отн. влажность 0-95% (без образования конденсата)
Условия окружающей среды при хранении прибора температура -10…+60°С, отн. влажность 0-95% (без образования конденсата)
Коммуникационный порт USB
Возможность подсоединения к ПК для переноса и анализа данных наличие (перенос данных в формате Excel)
Возможности
  • просмотр данных,
  • усреднение данных,
  • инструменты для обработки данных на дисплее: zoom, маркер, изменение шкалы, сглаживание кривой;
  • автоматическая подстройка чувствительности детекции,
Электропитание Встроенная литий-ионная (Li-Ion) перезаряжаемая батарея:
  • ёмкость 2600 мА×ч,
  • максимальный ток подзарядки 0,5 А,
  • подзарядка через порт USB: с ПК, зарядного устройства или зарядной станции.
Время жизни аккумулятора без подзарядки до 48 часов при непрерывной работе прибора
Размеры (ДхШхГ) 18 х 7,5 х 4 см
Вес 300 г
Функция геолокации встроенный модуль GPS с возможностью картирования сигналов
