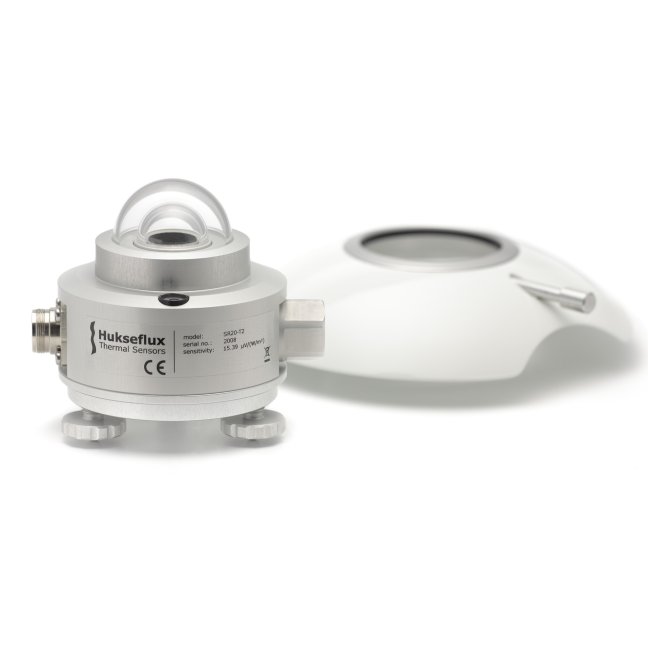

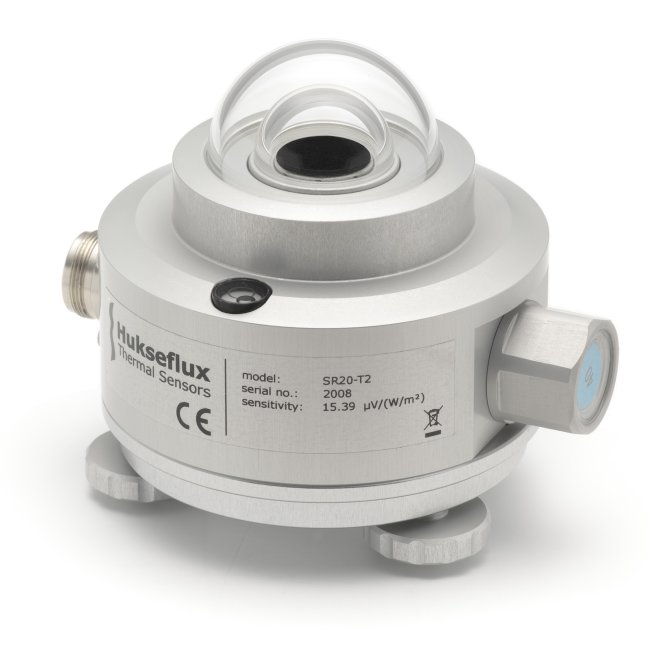

SR20 Пирометр
Измеряемая величина:
Гемисферное солнечное излучение
Классификация по ISO 9060:2018:
Спектрально плоский пирометр класса A
Классификация по ISO 9060:1990:
Пирометр вторичного стандарта
Соответствие IEC 61724-1:2021:
Соответствует требованиям для систем мониторинга солнечной энергии класса A PV
Применение
- Национальные метеорологические сети
- Мониторинг солнечной энергии в коммерческих и коммунальных масштабах
- Мониторинг для небольших PV систем
- Метеорология / климатология
- Прочее
Нагрев
- Встроенный нагреватель: Да
- Мощность нагревателя: 1,5 Вт при 12 В постоянного тока
Выходной сигнал
- Аналоговый выход в милливольтах (mV)
Калибровка и точность
- Калибровочная неопределённость: < 1,2 % (k = 2)
- Калибровочная прослеживаемость: к WRR
- Нулевое смещение a: < 5 Вт/м² (без вентиляции)
Спектральный диапазон
- 285 до 3000 × 10⁻⁹ м
Чувствительность (номинальная)
- 15 × 10⁻⁶ V/(Вт/м²)
Рабочий температурный диапазон
- От -40 до +80 °C
Температурный отклик
- < ± 1 % (при температуре от -10 до +40 °C)
- и < ± 0.4 % (при температуре от -30 до +50 °C) с корректировкой на этапе обработки данных
- Отчёт по температурному отклику для каждого прибора прилагается
Температурный датчик
- Pt100 или 10 kΩ термистор
Длина стандартного кабеля
- 5 м
Выходные данные и интерфейс связи
- Выходной сигнал – измеряемая величина (солнечное излучение) в мВ
- Коммуникационный протокол: Modbus (RS-485, версия RTU)
Коды заказа
- SR20-T1, SR20-T2
Дополнительные опции
- Более длинный кабель, длина кратна 5 м (например, 10 м, 20 м и т.д.)
- Вентиляционный блок VU01, предназначенный для использования с пирометром SR20
Описание прибора
SR20 пирометр — это прибор для измерения гемисферного солнечного излучения, разработанный для повышения точности и снижения неопределённости измерений. Благодаря улучшенной калибровке, неопределённость чувствительности снижена до менее чем 1,2 %, что на 15 % лучше, чем у конкурирующих моделей. Нулевое смещение (a) установлено на уровне менее 5 Вт/м² в неветрилируемых условиях, тогда как у конкурентов это значение достигает 12 Вт/м² (без вентиляции) и 7 Вт/м² (с вентиляцией).
Прибор проходит тщательное тестирование, включая измерение температурной зависимости, результаты которого предоставляются в виде полинома второй степени для последующей корректировки данных. Благодаря низкой температурной чувствительности, SR20 может использоваться в условиях как экстремально холодного, так и жаркого климата. Встроенный нагреватель минимизирует погрешности, вызванные росой в утренние часы.
SR20 разработан на основе современного термопайного сенсора с чёрным покрытием, двух куполов и анодированного алюминиевого корпуса. Все элементы конструкции рассчитаны на работу в полном диапазоне температур, указанных в технических характеристиках, и подходят для промышленного применения.
Применение SR20:
- Мониторинг производительности солнечных панелей (PV систем)
- Научные метеорологические исследования
- Сравнительный анализ и калибровка в экстремальных климатических условиях
SR20 является пирометром вторичного стандарта, который соответствует самым современным требованиям по измерению солнечной энергии и подходит для использования в различных климатических условиях, включая тропики и полярные регионы.
Дополнительная информация
Благодаря высокой точности, быстрому времени отклика (< 10 с) и расширенной функциональности, SR20 прекрасно подходит для мониторинга солнечной радиации в национальных метеорологических сетях, а также для коммерческого и утилитарного применения в системах мониторинга PV.
