SR22 пиранометр, Hukseflux

SR22 Пирометр с кварцевыми куполами

Описание:

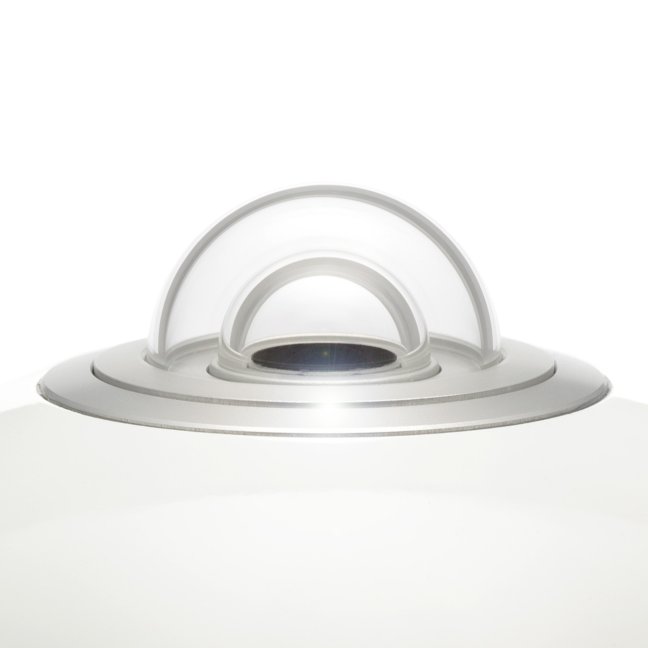

SR22 – это пирометр, разработанный для измерения гемисферного солнечного излучения с расширенным спектральным диапазоном благодаря внутреннему и внешнему куполам из высококачественного кварца. Такой купольный конструктив позволяет покрыть полный спектр солнечного излучения, включая диапазон от 3000 до 4000·10⁻⁹ м, который недоступен пирометрам со стеклянными куполами.

Основные характеристики

• Измеряемая величина:
  Гемисферное солнечное излучение

• Классификация по ISO 9060:

  • 2018: Спектрально плоский пирометр класса A
  • 1990: Вторичный стандартный пирометр

• Соответствие IEC 61724-1:2021:
  При использовании с VU01 – соответствует классу A

• Применение:
  Национальные метеорологические сети, метеорология/климатология, а также другие области

• Нагрев:
  Встроенный нагреватель

  • Мощность нагревателя: 1,5 W при 12 VDC

Технические параметры

• Калибровочная неопределенность:
  < 1,7 % (k = 2)

• Смещение нуля (a):
  5 W/m² (без вентиляции) и 2,5 W/m² (с вентиляцией)

• Калибровка:
  Следование стандарту WRR

• Спектральный диапазон:
  190 до 4000·10⁻⁹ м

• Спектральная селективность:
  < ± 2 % в диапазоне 0.35 до 1.5·10⁻⁶ м

• Номинальная чувствительность:
  15·10⁻⁶ V/(W/m²)

• Диапазон температур эксплуатации:
  -40 до +80 °C

• Температурная зависимость:
  < ± 1 % в диапазоне -10 до +40 °C и < ± 0.4 % в диапазоне -30 до +50 °C (с коррекцией в обработке данных)

• Датчик температуры:
  Pt100 или термистор 10 kΩ

• Стандартная длина кабеля:
  5 м (с возможностью заказа удлинения кабеля, в кратных 5 м)

Выходной сигнал и интерфейсы

• Выходной сигнал:
  Аналоговый – мВ (милливольты)

• Коммуникация:
  Поддержка Modbus через интерфейс RS-485

• Версии заказа:
  SR22-T1, SR22-T2
  (В зависимости от выбранной конфигурации)

Дополнительные опции

• Возможность заказа удлиненного кабеля (10 или 20 м)
• Вариант с вентиляцией с использованием блока VU01

Рекомендуемое применение

• Научно-климатологические наблюдения:
  Используется в национальных метеорологических сетях и для научных исследований в области климатологии.
• Мониторинг солнечной энергии:
  Применяется для контроля и оценки эффективности фотоэлектрических систем (PV monitoring).
• Экстремальные климатические условия:
  Благодаря низкой температурной зависимости и высокой стабильности, SR22 подходит для работы в холодных и жарких климатах.

SR22 обеспечивает высокую точность измерений благодаря улучшенному методу калибровки (неопределенность < 1,7 %) и минимальному смещению нуля. Его расширенный спектральный диапазон и стабильность температурной характеристики делают его незаменимым инструментом для высококачественного мониторинга солнечной энергии.

Дополнительная информация и техническая поддержка доступны у официальных представителей Hukseflux.
