SRA200-D1 - спектрально плоский альбедометр класса A, Hukseflux
Запросить цену

SRA200-D1 - спектрально плоский альбедометр класса A, Hukseflux

SRA200-D1 легко интегрируется в системы мониторинга солнечной энергии и метеорологические станции. Данные с альбедометра можно передавать по RS-485 через Modbus, что позволяет оперативно получать точные измерения глобального и отражённого солнечного излучения для расчёта альбедо и оценки состояния поверхности.

Альбедометры
Hukseflux Thermal Sensors

SRA200-D1 Альбедометр

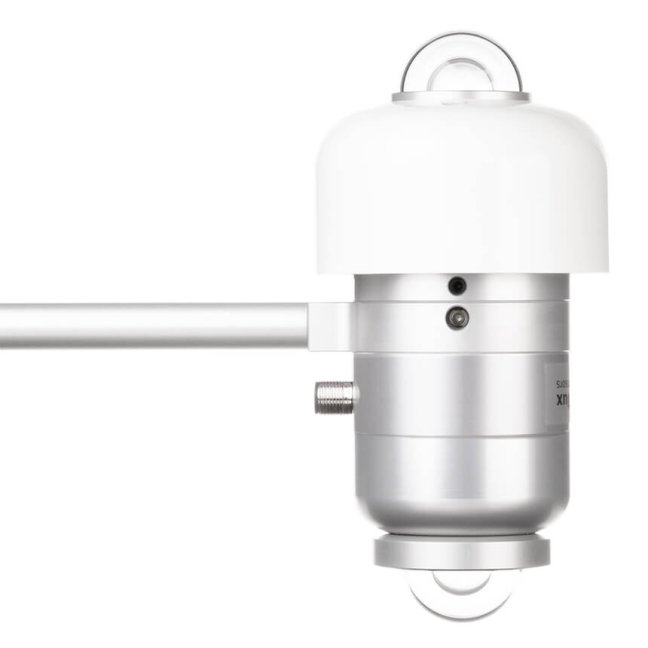

SRA200-D1 – промышленный альбедометр для измерения глобального солнечного излучения и отражённого солнечного излучения, позволяющий рассчитывать альбедо (солнечную отражательную способность) для конкретной поверхности. Устройство состоит из двух идентичных пирометров SR200-D1, установленных горизонтально – один направлен вверх для измерения глобального излучения, а второй – вниз для измерения отражённого излучения. Комплектация также включает комплект для установки альбедометра AMF03, который обеспечивает монтаж, фиксацию и защиту от бликов.

Основные характеристики

  • Измеряемая величина: Гемисферное солнечное излучение (глобальное и отражённое)
  • Классификация по ISO 9060:2018: Спектрально плоский пирометр класса A
  • Классификация по ISO 9060:1990: Второй класс (first class pyranometer)
  • Соответствие IEC 61724-1:2021: Устройство соответствует требованиям класса A для мониторинга PV-систем в условиях, когда явления росы и инея наблюдаются менее чем в 2% от годового GHI
  • Калибровочная неопределённость: < 1.2 % (при k = 2)
  • Калибровочная прослеживаемость: к стандарту WRR

Технические параметры

  • Спектральный диапазон: 285 – 3000 × 10⁻⁹ м
  • Время отклика: < 10 с
  • Нулевое смещение (a): 5 W/m² (в не вентилируемом режиме)
  • Рабочий температурный диапазон: -40 до +80 °C
  • Температурная реакция: < ± 0.4 % (-30 до +50 °C)
  • Мощность потребления: < 0.5 W при 24 VDC
  • Стандартная длина кабеля: 5 м
  • Выход: цифровой (Modbus RTU по 2-проводному интерфейсу RS-485)
    • Выводимые данные: освещённость в W/m², температура корпуса прибора в °C
  • Напряжение питания: рабочий диапазон от 8 до 30 VDC

Монтаж и дополнительные возможности

  • Крепление: В комплекте идёт монтажный стержень (диаметр 15×10⁻³ м).
  • Уровневание: Опционально – пружинно-нагруженное уровневание с возможностью установки с трубным креплением (опции LM01 или TLM01).
  • Диагностика: Встроенная система внутренней диагностики (например, измерение внутренней влажности).
  • Защита от перенапряжений:
    • Стандартная защита согласно IEC 61000-4-5: уровень 2, тестовый уровень 1 kV;
    • Дополнительно (с опцией SPD01) – уровень 4, тестовый уровень 4 kV, для кабелей длиннее 3 м (до 3 приборов можно защитить одним SPD01).

Комплектация и аксессуары

В стандартную комплектацию входят:

  • 2 идентичные пирометра SR200-D1 (один для глобального, один для отражённого излучения)
  • 1 комплект AMF03, включающий:
    • Защитный экран от бликов,
    • Фиксатор с монтажным стержнем,
    • Конический позиционер,
    • Набор крепежных элементов (соответствующие болты и винты),
    • Инструкция по монтажу и креплению

Опциональные аксессуары:

  • SPD01 Surge Protection Device для повышения защиты от перенапряжений (при кабелях длиннее 3 м)
  • Дополнительные монтажные и электрические аксессуары (например, изоляционные диски, крепёжные элементы, монтажные кронштейны PMF01, PFM02, а также кроссармовые крепления CMF01)

Применение

SRA200-D1 альбедометр идеально подходит для:

  • Мониторинга PV-систем с использованием двухсторонних (бипланарных) солнечных модулей (бивиасный эффект),
  • Научных и метеорологических исследований: национальные метеорологические сети, климатология,
  • Коммерческого и коммунального масштабирования: мониторинг солнечной энергии на крупных и малых установках,
  • Других областей применения: там, где необходима высокая точность измерений солнечного излучения и отражательной способности.

Дополнительные преимущества

  • Высокая точность и надёжность: Благодаря промышленному стандарту и калибровке с прослеживаемостью к WRR.
  • Модульность: Возможность быстрой замены отдельных компонентов, что упрощает техническое обслуживание и калибровку.
  • Интегрированное цифровое управление: Выход по протоколу Modbus RTU позволяет легко интегрировать устройство в системы сбора данных и SCADA.

Системная интеграция

SRA200-D1 легко интегрируется в системы мониторинга солнечной энергии и метеорологические станции. Данные с альбедометра можно передавать по RS-485 через Modbus, что позволяет оперативно получать точные измерения глобального и отражённого солнечного излучения для расчёта альбедо и оценки состояния поверхности.

Рекомендуемое применение:
Мониторинг эффективности PV-систем, научные исследования, оценка климатических условий, а также любые другие задачи, где требуется высокая точность измерения солнечного излучения и отражательной способности.
