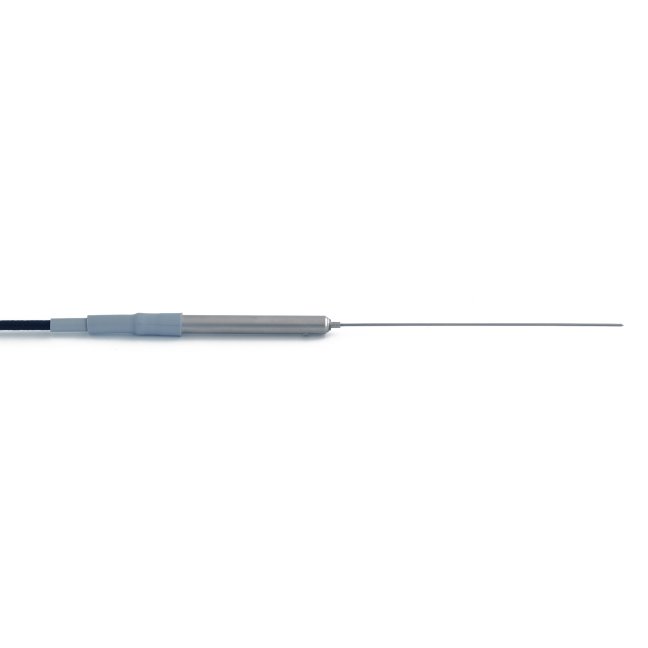

TP02 – датчик тепловых свойств, Hukseflux

TP02 – датчик тепловых свойств

TP02 — высокоточный датчик для измерения теплопроводности, предназначенный для лабораторного использования, в том числе для исследований почв, пищевых продуктов, пластиков и порошков.

Характеристики

• Метод испытаний:
  ASTM D5334-14, ASTM D5930-97, IEEE Std 442-1981

• Длина иглы:
  150 мм

• Прослеживаемость:
  NPL

• Диапазон измерений (λ):
  от 0,1 до 6 Вт/(м·К)

• Чувствительность (ΔT):
  Термопара типа K, согласно ANSI MC96.1-1982

• Рабочий температурный диапазон (всего датчика, включая кабель):
  от -55 до +180 °C

• Точность (при 20 °C):
  ± (3 % от показания + 0.02) Вт/(м·К)

• Дополнительная зависимость точности от температуры:
  ± 0.02 %/K

• Продолжительность нагревательного цикла:
  100 секунд (типично)

• Требования к питанию (переключаемые):
  3 V, до 1 Вт (максимум)

• Требования к образцу:
  Гранулированные материалы, порошки, суспензии, гели, пасты. Некоторые образцы требуют предварительного сверления; минимальный размер образца — радиус 20 мм. Для более мелких образцов обратитесь к руководству Hukseflux.

• Защита иглы и основания:
  IP68

• Защита всего датчика:
  IP67

Опции и альтернативные варианты

• Альтернативные конструкции:
  Компания Hukseflux специализируется на дизайне NSSP. По запросу могут быть изготовлены альтернативные модели, например, более компактные (см. модель TP08), более прочные или устойчивые к высоким температурам.

• Постоянная установка в почве:
  Специальная модель TP01 предназначена для долгосрочного мониторинга. Дополнительная информация доступна в отдельной брошюре.

• Решения для измерения и контроля:
  Ознакомьтесь с руководством TP02 или свяжитесь с представителями Hukseflux. Также доступна программа для Campbell Scientific CR10X, а turnkey-системы предлагаются в рамках серии TPSYS.

Описание

TP02 использует метод временного отклика линии нагрева для определения теплопроводности. В конструкции TP02 используются две термопарные переходы в игле: один, расположенный на 1/3 длины иглы (горячий), и второй – на конце иглы (холодный). Основной сигнал представляет собой разность температур между этими переходами, что обеспечивает малое начальное напряжение, практически не зависящее от температуры среды, и значительно повышает точность измерений при высоких и низких температурах.

Эталонный термометр (Pt1000), установленный в основании, служит для измерения «холодного перехода» и определения абсолютной температуры среды, что соответствует требованиям ASTM.

Датчик TP02 изготовлен из высококачественной нержавеющей стали и полностью герметичен (сварной наконечник), что гарантирует долговременную стабильность и надежность работы, особенно в условиях повышенной влажности. Для подключения используются стандартные медные кабели и разъемы, что облегчает удлинение системы.

Применение

• Изучение теплопроводности почв и мягких горных пород
• Исследования пищевых продуктов, пластиков и порошков

Дополнительные материалы

TP02 является незаменимым инструментом для лабораторных исследований, обеспечивая высокую чувствительность и стабильность измерений теплопроводности.
