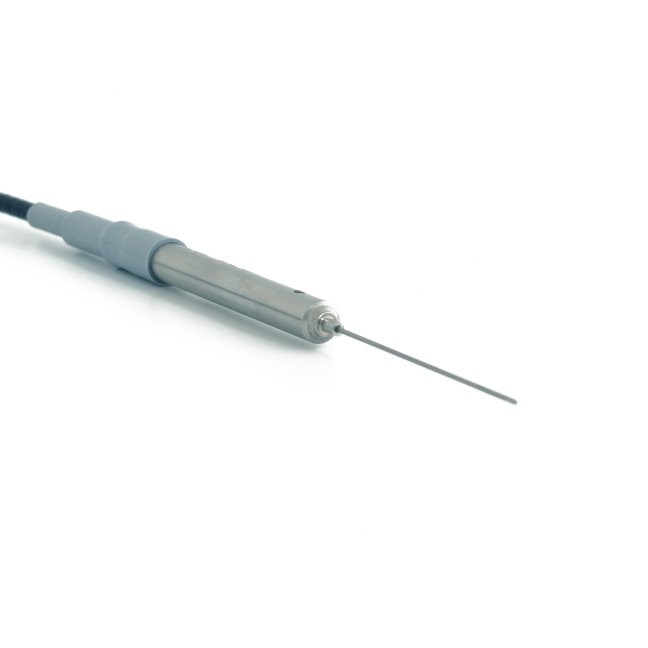

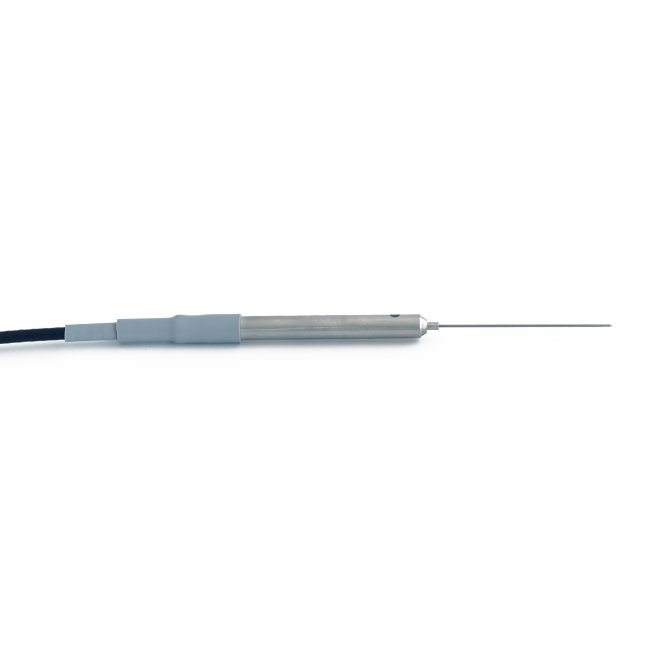

TP08 – датчик тепловых свойств
Метод испытания: ASTM D5334-14, ASTM D5930-97 и IEEE Std 442-1981
Длина иглы: 70 мм
Прослеживаемость: NPL
Диапазон измерения (λ): 0,1 – 6 Вт/(м·К)
Чувствительность (ΔT): Термопара типа K (ANSI MC96.1-1982)
Рабочий температурный диапазон (всего датчика, включая кабель): -55 до +180 °C
Точность (при 20 °C): ± (3% + 0.02) Вт/(м·К)
Дополнительное отклонение точности от температуры: ± 0.02 %/K
Продолжительность измерительного цикла: 200 секунд (типично)
Требования к питанию (переключаемые): 3V, до 1 Вт (максимум)
Требования к образцам
- Измерение предназначено для гранулированных материалов, порошков, суспензий, гелей, паст.
- Некоторые образцы требуют предварительного сверления.
- Минимальный радиус образца: 20 мм.
- Минимальный объём: 80 мл.
(Для образцов меньшего объёма рекомендуется консультация с Hukseflux)
Защита датчика
- Защита иглы и основания: IP68
- Полная защита датчика: IP67
Опции

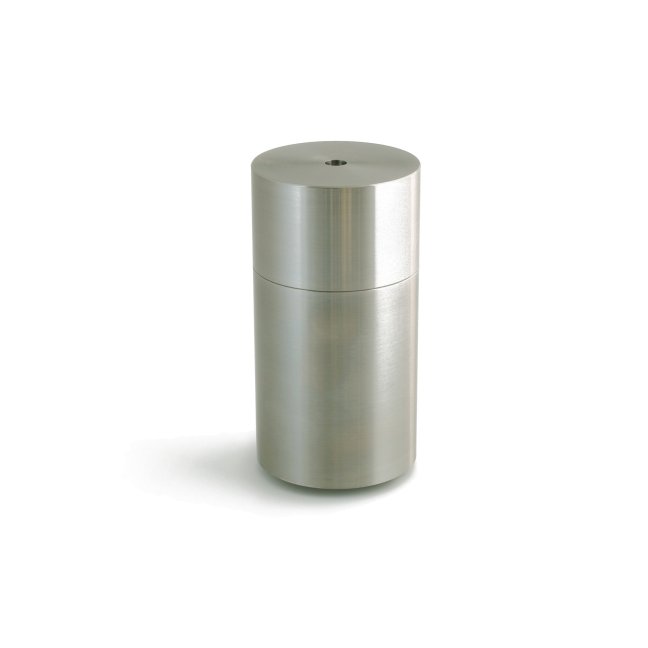

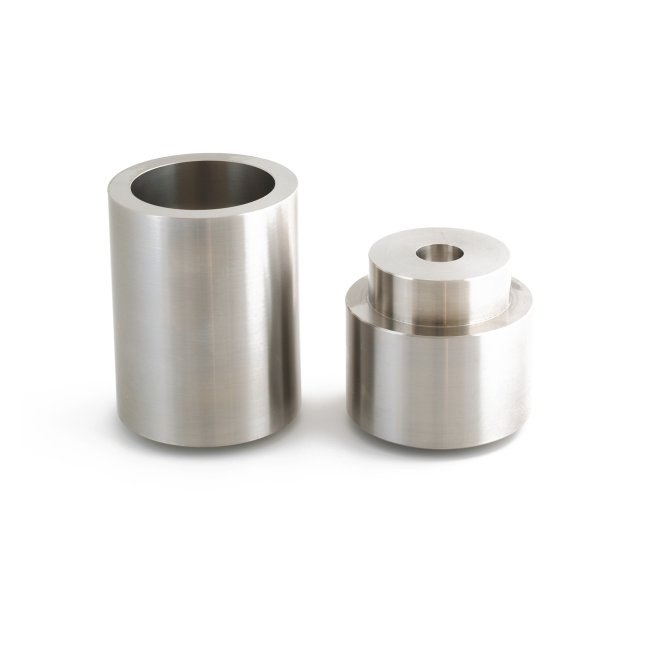

- Контейнер TP08: Опциональный контейнер для обеспечения термического равновесия между основанием и образцом.
- Альтернативные конструкции: Hukseflux специализируется на дизайне NSSP (Non-Steady-State Probe). По запросу могут быть изготовлены альтернативные модели (например, меньшие, более прочные или повышенной температурной устойчивости).
- Постоянная установка в почве: Для долгосрочного мониторинга в почве доступна специализированная модель TP01 (подробнее в отдельной брошюре).
Описание
TP08 – это датчик тепловых свойств, использующий метод временного отклика линии нагрева (NSSP), также известный как метод термической иглы, горячей иглы, импульсного нагрева или метода горячего провода. Этот метод обладает фундаментальными преимуществами: он быстр и даёт абсолютные результаты, при этом размер образца не является критическим.
Hukseflux специализируется на разработке датчиков NSSP. Основная модель – TP02 – обеспечивает оптимальную точность измерений благодаря своим конструктивным особенностям. Однако для некоторых приложений требования к размеру образца таковы, что TP02 оказывается слишком крупным по длине и диаметру иглы. Для таких случаев разработана модель TP08. С длиной иглы 70 мм, с термопарным переходом, расположенным примерно в 17 мм от кончика, и диаметром иглы 1,2 мм, TP08 позволяет анализировать образцы объемом около 80 мл (при глубине погружения около 35 мм). При необходимости возможны измерения и для меньших образцов (подробнее уточняйте у производителя).
В модели TP08 опорный (референсный) термопарный переход расположен в основании, что снижает чувствительность измерения к температурному дрейфу образца. Для обеспечения высокой точности важно, чтобы и образец, и основание датчика находились при стабильной (желательно одинаковой) температуре, что обычно достигается путем крепления основания к металлической поверхности, в которой удерживается образец.
Применение
- Исследование морских осадков
- Анализ малых образцов
- Измерения дорогостоящих материалов (например, урановый осадок)
