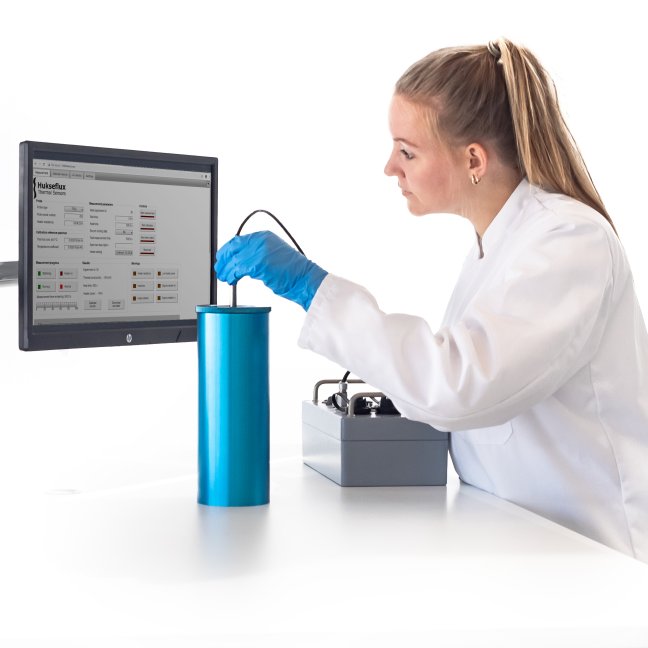

TPSYS20 – Система измерения теплопроводности
TPSYS20 — это точная и удобная в использовании система для измерения теплопроводности, предназначенная для лабораторных условий. Система использует метод транссентного линейного источника, при котором теплопроводность исследуемого образца определяется по температурной реакции на подачу тепла от линейного нагревателя.
Основные компоненты

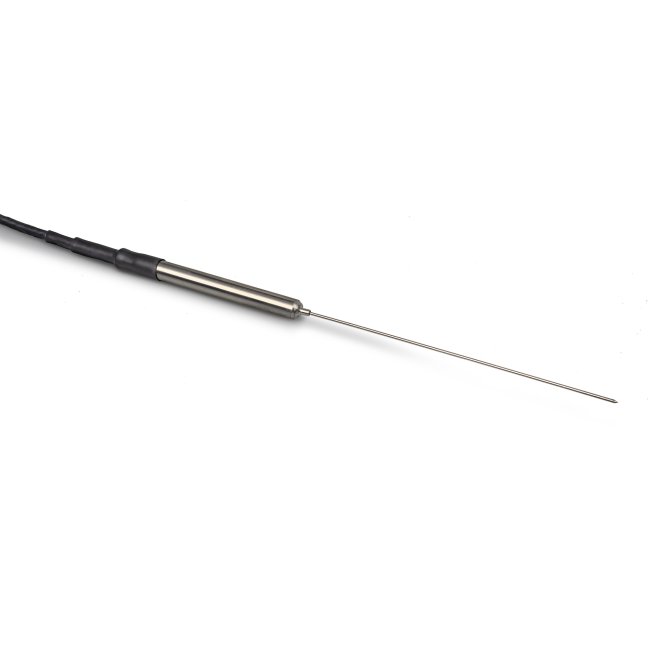

- Тепловой зонд TP02 или TP08
- TP02 оснащён контрольной (референсной) температурной точкой в наконечнике, что снижает чувствительность измерений к дрейфу температуры образца.
- TP08 — более короткий зонд, предназначенный для случаев, когда доступно небольшое количество материала, но не имеет референсной точки.
- MCU (блок измерения и управления)

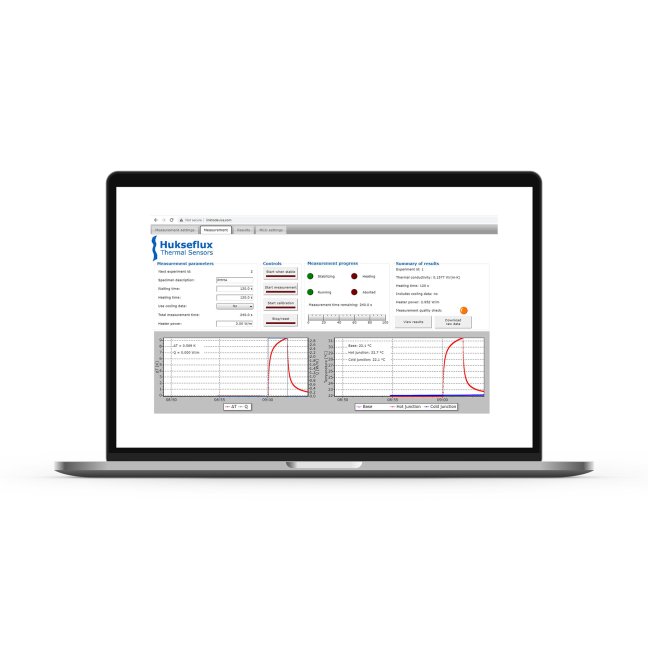

- Отвечает за управление процессом измерения и предоставляет удобный графический интерфейс через веб-страницу (доступную через USB или Ethernet).
- Программное обеспечение
- Позволяет задавать параметры измерения, контролировать ход эксперимента, просматривать и загружать данные измерений.
Основные характеристики
- Диапазон измерений: 0.1 до 6.0 Вт/(м·К)
- Неопределённость измерений: ± (3 % + 0.02 Вт/(м·К)) (при уровне доверия k = 2), зависит от типа материала.
- Типы измерения:
- Только нагрев
- Нагрев с последующим охлаждением
- Время измерения (типично): от 3 до 10 минут
- Нагревательный цикл (типично): 200 секунд
- Методы тестирования: ASTM D5334-14, IEEE 442-2017, ASTM D5930-17
Спецификации зонда TP02 / TP08
- Рабочий температурный диапазон: от -55 до +180 °C
- Класс защиты IP: IP68 (для иглы и основания)
- Длина иглы:
- TP02: 150 мм
- TP08: 70 мм
Спецификации блока MCU
- Подключение: через Ethernet (LAN) или напрямую к ПК через USB
- Графический интерфейс: веб-страница (поддерживаются Chrome, Firefox, Internet Explorer, Opera, Safari и последующие версии)
- Номинальное рабочее напряжение: 10–16 В постоянного тока
- Рабочий температурный диапазон: от -25 до +50 °C
- Класс защиты IP: IP54
- Частота выборки: 2 Гц
Спецификации блока питания
- Входное напряжение: 100–240 В переменного тока, 50/60 Гц
- Тип вилки:
- Type A/B (США)
- Type C/F (ЕС)
- Type G (Великобритания)
- Type I (Австралия)
- Выходное напряжение: 12 В постоянного тока, 2.5 А
- Класс защиты IP: IP40
Дополнительные опции
- Модели TPSYS20-02 (с зондом TP02) и TPSYS20-08 (с зондом TP08)
- Дополнительные аксессуары:
- Калибровочные эталонные цилиндры серии CRC
- Запасные комплекты игл TP02 и TP08
- Наборы направляющих труб (GT01 для TP08 и GT02 для TP02)
- Контроллеры и клавиатурные дисплеи (например, CR1000KD от Campbell Scientific)
Описание
Система TPSYS20 предназначена для точного измерения теплопроводности таких материалов, как почвы, заполнители, осадки, продукты питания, шламы, краски и клеи. Система особенно полезна для измерения теплопроводности мелких гранулированных материалов, порошков, паст, гелей и высоковязких жидкостей, где легко вставляется термальный зонд.
TPSYS20 работает по принципу «transient line source» (временной отклик линейного источника), позволяющему определить теплопроводность образца на основе изменения температуры под действием шагового нагрева. Благодаря интуитивно понятному графическому интерфейсу через веб-страницу, пользователь может легко настроить параметры измерений, контролировать процесс, просматривать и загружать данные.
Система TPSYS20 соответствует стандартам IEEE, ASTM и может использоваться в лабораториях с сертификацией ISO.
