Система измерения теплового сопротивления TRSYS20

Система TRSYS20 предназначена для высокоточного измерения теплового потока и разности температур через элементы ограждающих конструкций зданий. Она позволяет определять R‑, Λ‑ или U‑значения в соответствии со стандартами ISO 9869 и ASTM C1155, что особенно важно для анализа теплоизоляционных свойств.

Основные характеристики

• Измеряемые параметры:

  • Тепловой поток (Вт/м²)
  • Температура (°C)
  • Разность температур (°C)

• Диапазон измерений:

  • Тепловой поток: до ±(10 × 10³) Вт/м²

• Погрешность калибровки:

  • ±3 % (при коэффициенте уверенности k = 2)

• Разрешение измерения:

  • Тепловой поток: 0,02 Вт/м²
  • Температура: 0,02 °C

• Датчики:

  • Используются датчики теплового потока (например, HFP01) для измерения очень низких значений теплового потока.
  • Тип термопары: KX (в соответствии с IEC 60584-3:2007, класс II).
  • Рабочий температурный диапазон датчиков и кабелей: –30 до +70 °C.

• Монтаж:

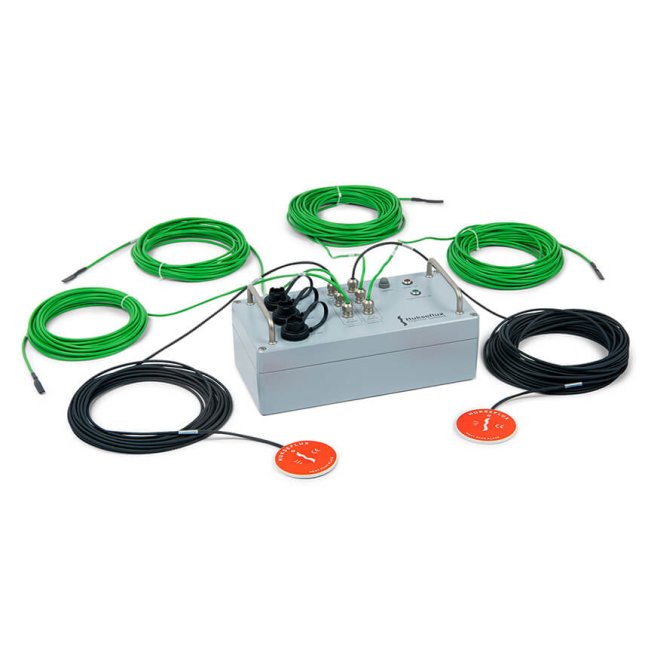

  • Система включает две независимые точки измерения для обеспечения повторяемости и проверки достоверности данных.
  • Длина кабеля для одной точки измерения: 10 м для первой точки и 20 м для второй.

• Продолжительность измерений:

  • Система способна непрерывно работать более 3 дней, при этом данные могут храниться более 30 дней.

Система управления и сбор данных

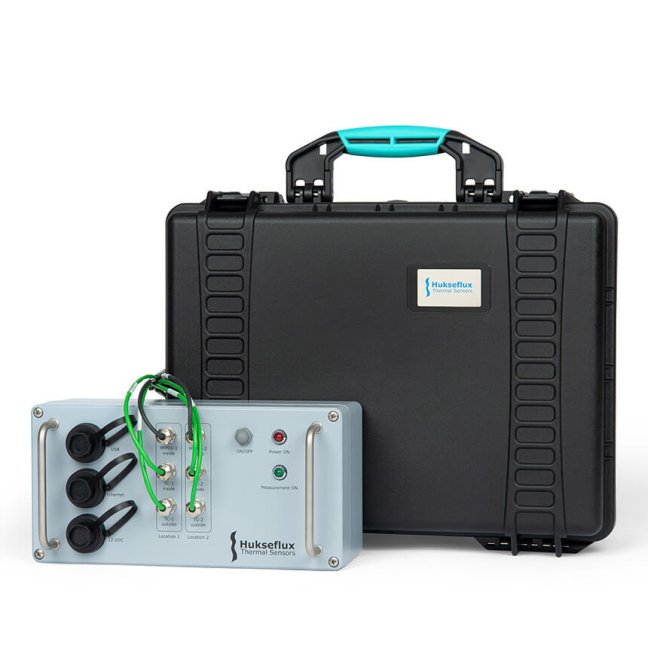

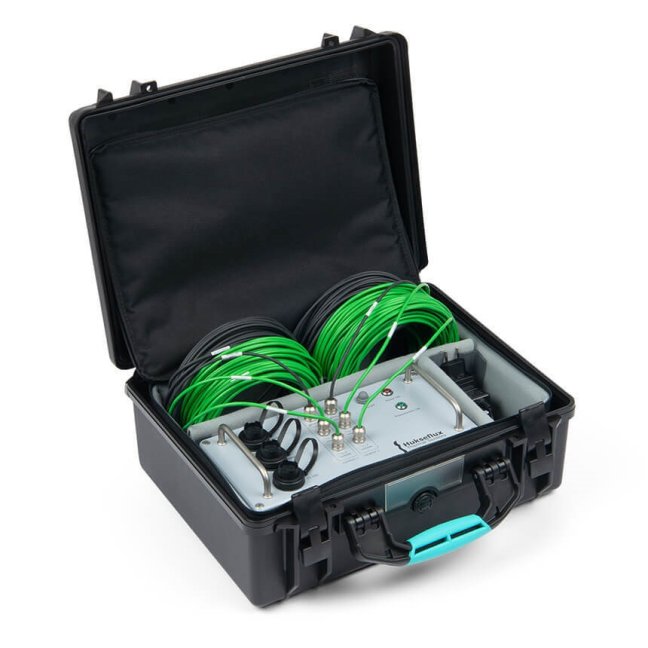

• Блок управления (MCU):

  • Подключается через Ethernet (LAN) или напрямую к ПК по USB.
  • Графический пользовательский интерфейс доступен в виде веб-страницы, что исключает необходимость установки дополнительного ПО.
  • Рабочее напряжение блока: 10–16 В постоянного тока, степень защиты IP54.

• Блок питания (PSU):

  • Входное напряжение: 110–220 В переменного тока, 50/60 Гц, с защитой IP22.

• Анализ данных:

  • Система формирует файл данных, содержащий время измерения, тепловой поток, температуру и разность температур в двух точках.
  • Пользователь самостоятельно проводит окончательный анализ (расчёт R‑, Λ‑ или U‑значения) с использованием предпочтительного программного обеспечения (например, Excel).

Стандарты и калибровка

• Методы испытаний и стандарты:

  • ASTM D5334-14, ASTM C1046, ASTM C1155 и IEEE Standard 442-1981.
  • Измерения соответствуют требованиям ISO 9869.

• Калибровка:

  • Все компоненты TRSYS20 калибруются с прослеживаемостью к международным стандартам.
  • Датчики теплового потока (например, HFP01) калибруются согласно ASTM C1130.
  • Датчики разности температур подбираются парами для достижения точности менее ±0,1 °C.

Уникальные особенности и преимущества

• Высокая чувствительность и точность:

  • Система способна измерять очень малые значения теплового потока с разрешением 0,02 Вт/м² и разницы температур с точностью 0,02 °C.

• Независимые измерения:

  • Две точки измерения позволяют сравнивать данные и подтверждать репрезентативность результатов для изучаемой ограждающей конструкции.

• Интуитивно понятный веб-интерфейс:

  • MCU функционирует как веб-сервер, что позволяет управлять системой и просматривать данные в реальном времени через браузер.

• Долгосрочный мониторинг:

  • Система разработана для длительных измерений в полевых условиях с возможностью накопления данных более чем за 30 дней.

Рекомендуемое применение

• Применение:

  • Проведение измерений теплового сопротивления зданий (R‑значение) в реальном времени.
  • Определение U‑значения для оценки эффективности теплоизоляции.

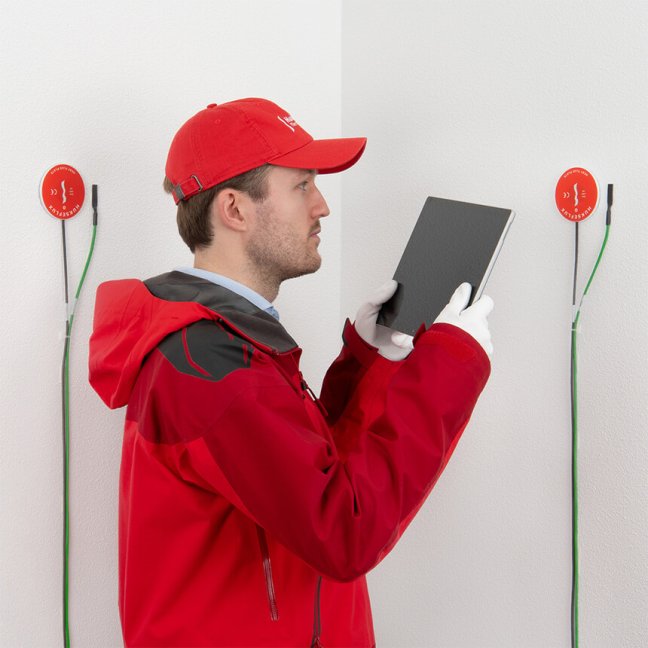

  • Мониторинг тепловых потоков и разностей температур через стены, крыши и другие элементы конструкции.

• Обработка данных:

  • Окончательный анализ и расчёт параметров теплоизоляции (R‑, Λ‑ или U‑значение) выполняется пользователем с использованием данных, загруженных с MCU.
