uSonic-3 Scientific Neo - анемометр ультразвуковой, Metek


Ультразвуковой анемометр uSonic-3 Scientific Neo — это надёжное, высокоточное решение для постоянных и оперативных измерений 3D компоненты ветра, а при необходимости и турбулентных параметров.


Звуковые анемометры uSonic
METEK GmbH Germany

Ультразвуковой датчик ветра uSonic-3 Scientific Neo

Высокоточный 3D ультразвуковой анемометр для измерения 3 компонент ветра и оценки турбулентности. Обеспечивает надёжную работу во всех погодных условиях, отличается гибкой конфигурацией и удобством в эксплуатации для широкого круга метеорологических и прикладных задач.


Ключевые преимущества

  1. Трёхмерное измерение ветра

    • Измеряет компоненты (x, y, z) в диапазоне скоростей до 45/60 м/с (вариант зависит от конфигурации).
    • Дополнительно определяет акустическую температуру (T).
  2. Высокая точность и быстрота

    • Погрешность по скорости: 0,1 м/с или 2 % (при 5 м/с), по направлению: ±2° (при 5 м/с).
    • Частота измерений до 50 Гц (шаг 0,1…50 Гц).
    • Разрешение до 0,01 м/с, 0,1°, 0,01 K.
  3. Коррекция и калибровка

    • Влияние искажений потока сведено к минимуму благодаря 3D-вентиляторной калибровке (wind tunnel calibration).
    • Отсутствие механических частей (подшипников и т.д.) исключает износ и дрейф параметров.
  4. Широкие возможности ввода/вывода

    • RS422/RS485, а также (опционально) аналоговый вывод (±5 В, ±10 В, 4…20 мА, 0…10 В и др.).
    • Выход в виде «сырых» данных или усреднённых показаний (скалярное/векторное усреднение) с интервалами 1…3600 с.
  5. Дополнительные опции

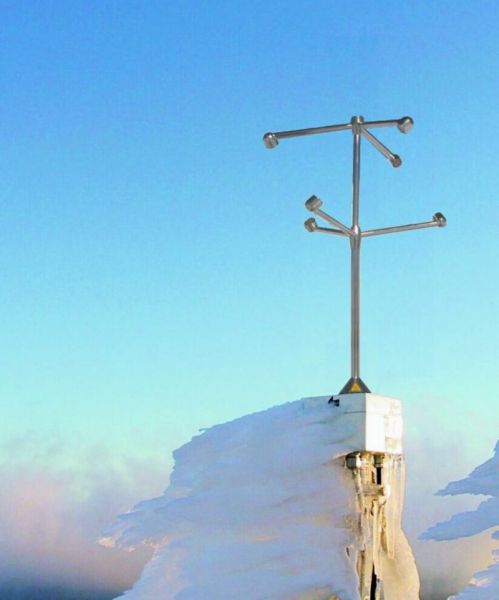

    • Нагрев сенсорной головы (smart heater) для обледенелых/холодных регионов (24 В, до 55 Вт / 100 Вт).
    • Онлайн–модуль турбулентности: расчёт средних, дисперсий, коваріаций и др.
    • Внутренняя память 7 ГБ для локальной записи и удобного доступа к историческим данным.
    • Разделение сенсорной головы и электроники (remote head), при необходимости установки на удалённой мачте.
    • Дополнительные аналоговые входы (8 каналов, 19 бит).
  6. Надёжность и контроль

    • Автоматическая система мониторинга параметров и качества сигнала.
    • Встроенные тесты и функция отображения системного статуса.
    • Удобное управление через графический интерфейс (GUI), поддержка асинхронных или синхронизированных режимов (NTP/PTP).

Основные технические характеристики

Параметр Значение
Диапазон измерения ветра 0…45/60 м/с
Температура окружения −40…+60 °C (в некоторых версиях до +70 °C)
Точность (скорость/направление) ±0,1 м/с или ±2 % @ 5 м/с / ±2° @ 5 м/с
Разрешение 0,01 м/с, 0,1°, 0,01 K
Частота выборки 0,1…50 Гц
Методы усреднения Скалярный или векторный, 1…3600 с, либо по числу выборок (до 65 365)
Протоколы вывода RS422/RS485 (ASCII), NMEA, контрольная сумма, Ethernet (FTP/HTTP — опционально), async/poll/time-sync
Встроенная память (опция) 7 ГБ
Питание 12…36 В DC, примерно 3 Вт (5 Вт с доп. опциями)
Подогрев сенсора (опция) 24 В DC, до 55 или 100 Вт (режим on/off/auto/smart-auto)
Аналоговый ввод/вывод (опция) До 8 входных каналов (19 бит), 4 выхода (0…5 В, ±10 В, 4…20 мА, ±2,5 В и т.д.)
Материал Прочная конструкция из нержавеющей стали
Самомониторинг Автоматический контроль статуса и качества сигнала

Применение

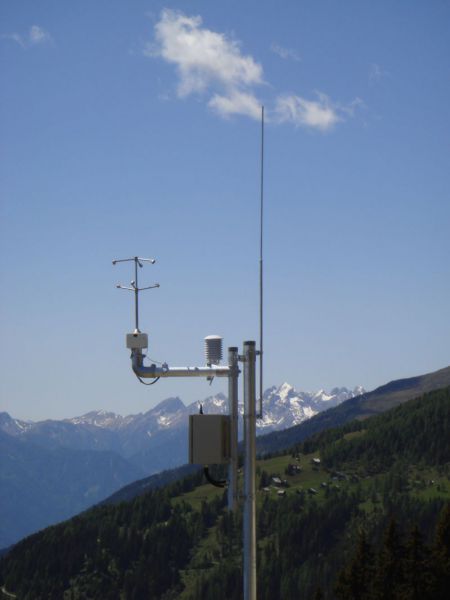

  • Метеорологические станции и сети
  • Аэропорты, морские платформы и индустриальные объекты
  • Моделирование загрязнений (pollution modeling), оценка дисперсионных параметров
  • Изучение турбулентности (turbulence, пограничный слой)
  • Эди–ковариационные системы (eddy covariance)
  • Контроль качества воздуха

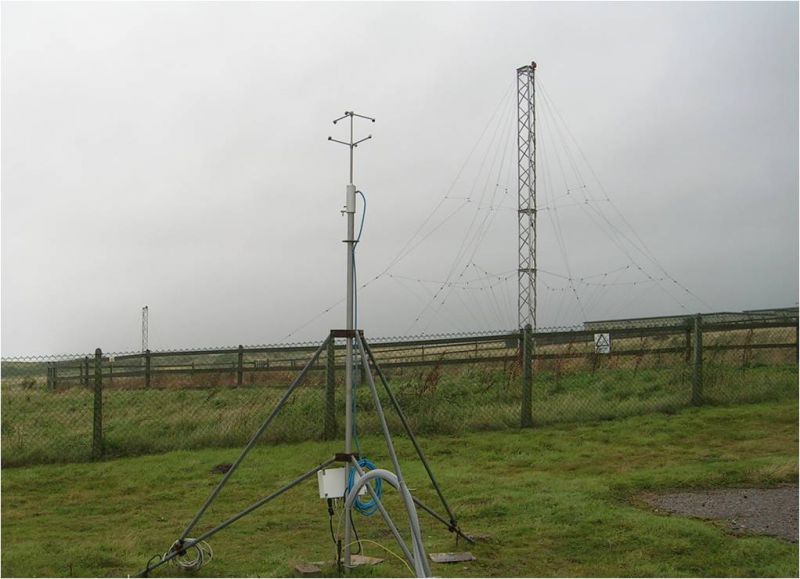

  • Стационарные и мобильные исследовательские проекты (в т.ч. спортмероприятия, ветряная энергетика, wake vortex)

Выводы

Ультразвуковой анемометр uSonic-3 Scientific Neo — это надёжное, высокоточное решение для постоянных и оперативных измерений 3D компоненты ветра, а при необходимости и турбулентных параметров. Его конструкция без движущихся частей требует минимального обслуживания, а опциональный подогрев и функции самоанализа обеспечивают работоспособность датчика в самых жёстких климатических условиях.
