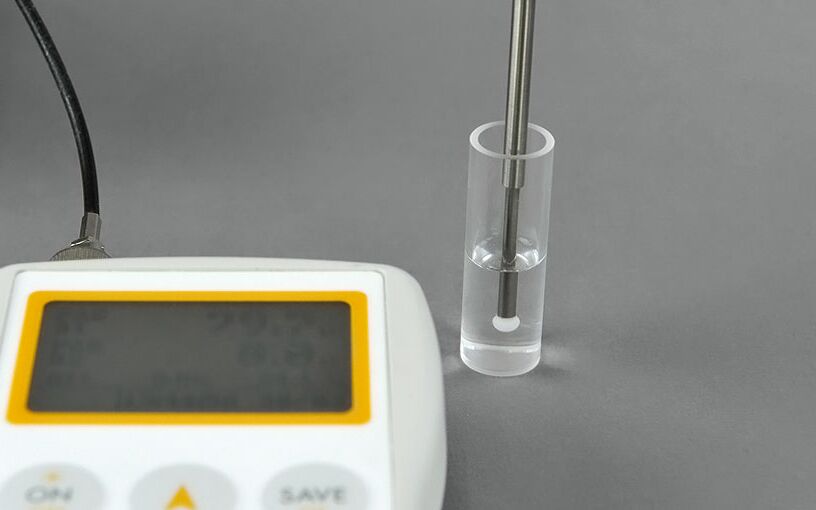

Доступные версии датчика US-SQS/L
Микродатчик US-SQS/L также доступен в следующих модификациях:
- US-SQS/WB – с модулем посадки на кюветное отделение и усилителем.
- US-SQS/IB – с модулем посадки на кюветное отделение.
- US-SQS/B – с модулем посадки на кюветное отделение и встроенным усилителем с батареей.
Совместимость
- US-SQS/WB – подключается к флуориметрам WATER-PAM, DUAL-PAM-100, MULTI-COLOR-PAM, PAM-2500, MINI-PAM, модулю PDA-100 и регистратору данных ULM-500.
- US-SQS/IB – используется с флуориметрами XE-PAM, PAM-100, а также может быть подключен к ULM-500.
- US-SQS/B – предназначен для работы с флуориметром PHYTO-PAM.
Общие технические характеристики датчика US-SQS

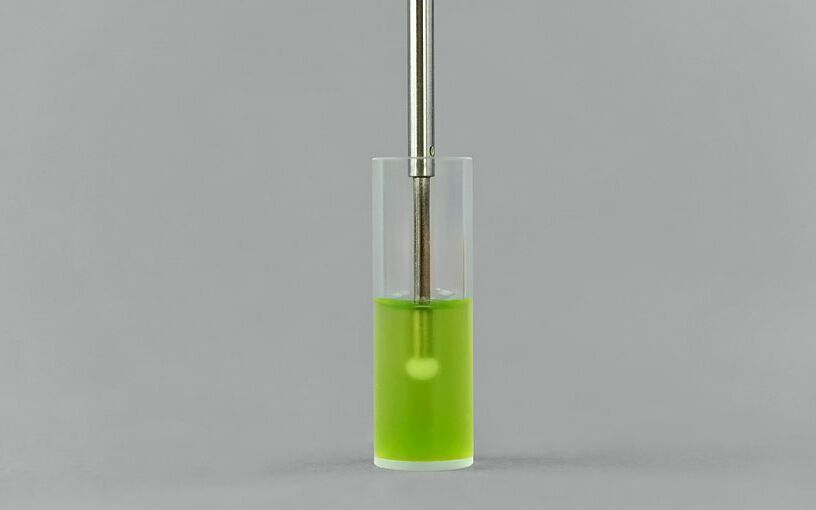

- Дизайн датчика: диффузная сфера (белый пластик, диаметр 3,7 мм), соединена с детектором через внутренний волновод (диаметр 2 мм).
- Материал исполнения: нержавеющая сталь.
- Детекция сигнала: высокостабильный силиконовый фотогальванический детектор с усилением в «синей» области, с фильтром для ФАР-коррекции (380 — 710 нм).
- Выходной сигнал (в воздухе): 3,5 μA / 1000 μmol m⁻² s⁻¹.
- Время отклика фотодиода: 25 ns (RL = 50 Ω; VR = 5 V; λ = 850 nm; IP = 800 μA).
- Температурный коэффициент фотодиода: 0.18 %/K.
- Абсолютная калибровка (на воздухе, с корректировкой спектрального различия калибровочной лампы и солнечного света): ± 5 %.
- Коэффициент иммерсии: 1,72 ± 2 %.
- Угловой отклик: < 5 % погрешности при углах до 100° от нормали оси.
- Азимутальная зависимость: < 5 % погрешности на всех 360° при углах до 90° от нормали оси.
- Диапазон рабочих температур: — 5 °C — + 45 °C.
- Возможность погружения: до 2,8 м под поверхность воды (датчик и кабель, но не коннектор).
Технические характеристики датчика US-SQS/L
- Применение: измерение интегральной плотности фотосинтетических фотонов в воздухе или воде.
- Совместимость: прежде всего предназначен для работы с ULM-500.
- Тип коннектора: BNC.
- Формат выходного сигнала: 3,5 μA / (1000 μmol m⁻² s⁻¹) (в воздухе).
- Длина кабеля: 3 м.
- Размер: диаметр 1 см, длина 11 см.
- Вес: 62 г.
